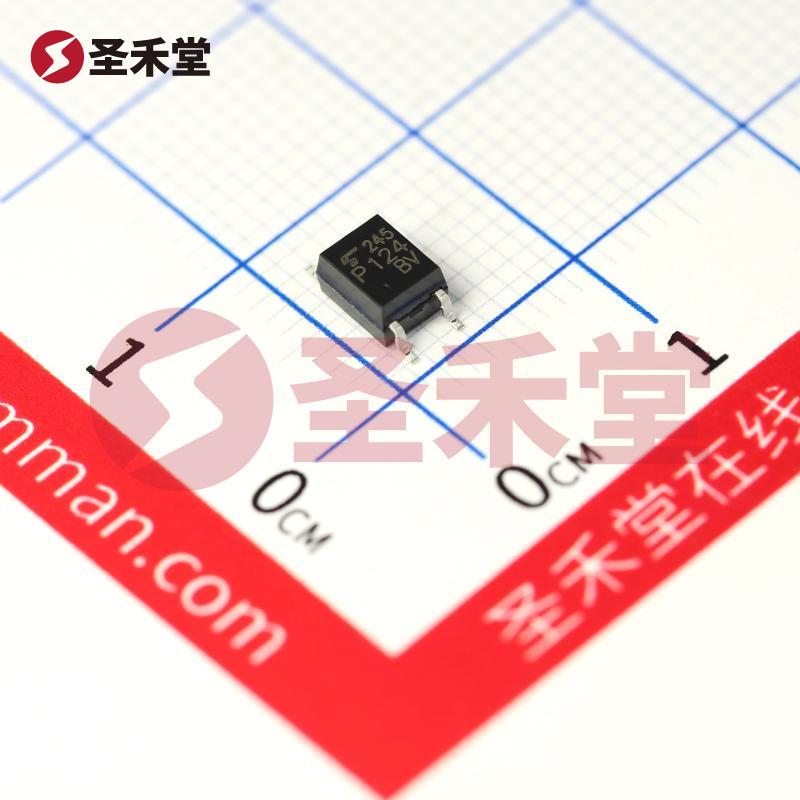

TLP124 (BV-TPL,F) 是一款由东芝（TOSHIBA）公司制造的高性能光耦合器，专为高电压应用而设计，具备多种优越的性能特征，广泛应用于工业自动化、开关电源、以及各种通信设备中。以下是该产品的详细概述。
1. 基本参数与结构
TLP124 是一种单通道的光耦合器，其输出端采用晶体管形式，具有良好的信号隔离特性和较小的功耗。最大直流正向电流（If）为50mA，适合需要较高驱动能力的场合。其输出电压最大值可达80V，确保能够满足高压设备的要求。为了提升系统的安全性，TLP124 具有高达3750Vrms的隔离电压，能够有效防止信号回流，保护下游电路不受高压干扰。
2. 电气特性
该光耦合器具备优良的电气特性。其正向电压（Vf）在典型值下为1.15V，这使得在工作过程中电源的效率较高。Vce饱和压降的最大值为400mV，这意味着在开关模式下该器件具有较低的功耗，能够减小热量产生，有利于提高系统的稳定性。
TLP124 的上升和下降时间分别为8µs，表明其具有良好的响应速度，适合于需要快速切换和高频率操作的应用场合。此外，接通和关断时间典型值分别为10µs和8µs，进一步提升了其在迅速开关过程中信号的可靠传输能力。
3. 电流传输比
TLP124 的电流传输比（CTR）表现优秀。在1mA输入电流下，电流传输比达到最大1200%，这意味着输入信号的微小变化可以被有效放大并传输至输出端。这对于大多数控制信号的传输均具有重要意义，尤其是在需要较低驱动电流的情况下，仍能够实现较强的输出信号，增加了设计的灵活性。
4. 工作环境及封装
这款光耦合器支持的工作温度范围广泛，从-55°C 到 100°C，适用于各种极端温度和恶劣环境条件下的应用，增强了其在工业与民用领域的适应性。而在封装方面，TLP124 采用SOP-4-2.54mm的6-MFSOP封装形式，具有较小的占板面积，便于各种电路设计的集成，符合现代电子设备对空间和布局的高要求。
5. 应用场景
由于其优越的电气特性和环境适应性，TLP124 广泛应用于各种自动化设备、开关电源、继电器驱动、信号隔离、以及电机控制等领域。无论是在新一代的物联网设备，还是在传统的工业控制系统中，TLP124 都能够发挥出其卓越的性能，为设备提供高效、安全的信号传输。
6. 总结
综上所述，TLP124 (BV-TPL,F) 是一款性能优异、设计紧凑、适用广泛的光耦合器，凭借其高电压输出、低功耗、快速响应及优良的隔离特性，成为了众多电子产品设计中的首选器件。东芝将其先进的半导体技术应用于此产品，使其在激烈的市场竞争中脱颖而出，是电子设计工程师不可或缺的工具之一。无论是在高可靠性的工业设备，或是复杂的消费电子领域，TLP124 都提供了强有力的支持和保障。
