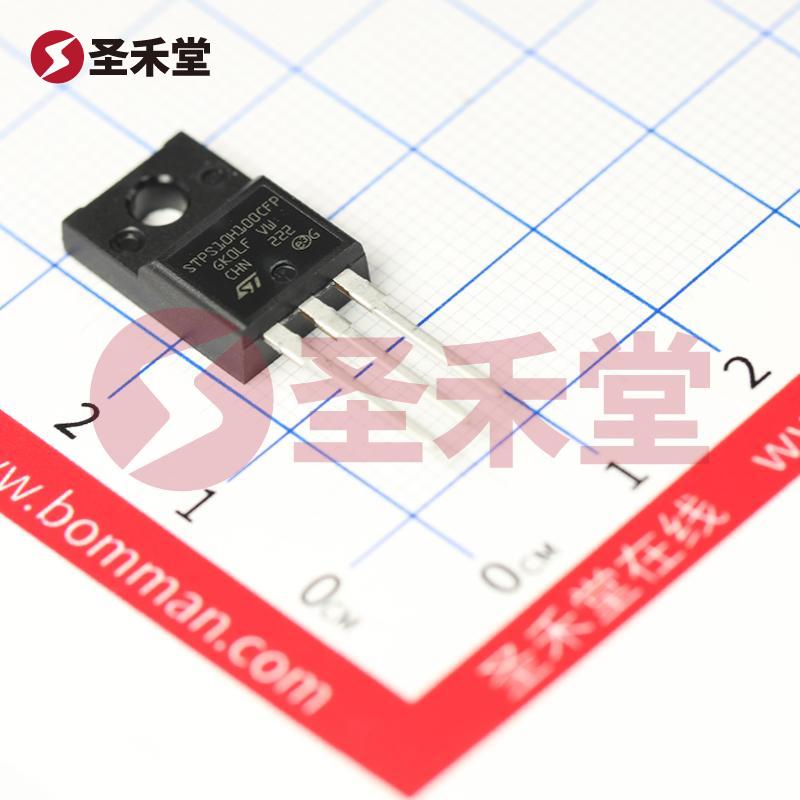

STPS10H100CFP

STPS10H100CFP 产品概述

概述

STPS10H100CFP 是由意法半导体（STMicroelectronics）生产的一款高性能肖特基二极管，广泛应用于电力变换、整流以及其他需要高效率和低正向压降的场合。其具备优越的电气性能，适合于高温和高电压的工作环境，尤其适合于开关电源和高频应用。

产品特性

1. 配置与类型: STPS10H100CFP 采用共阴极配置，属于肖特基类型二极管，其设计旨在提供优越的整流性能和较低的正向压降。这种配置特别适合于反向电压较高的电路设计。

2. 电气性能:

   • 反向击穿电压（Vr）: 最大反向电压为100V，适合于多种应用场景，包括工业设备和消费电子。
   • 平均整流电流（Io）: 每个二极管可承受的平均整流电流为5A，这使得其在高负载条件下仍然能够稳定工作。
   • 正向压降（Vf）: 在5A的工作电流下，正向压降为730mV，显示出其低损耗特性，通过减少功耗来提升能效。
   • 反向泄漏电流: 在最大反向电压下的反向泄漏电流仅为3.5µA，这使得其在高温和高电压下表现出较好的性能，有效避免了不必要的能量损耗。

3. 高速特性: STPS10H100CFP 的恢复速度快，恢复时间小于500ns，适合于高频应用，使在高频开关条件下的性能更加稳定。

4. 工作温度: 该二极管的结温可承受的最高值为175°C，确保在严苛环境下依然能够安全可靠地运行。这一特性对于需要高温操作的工业应用极为重要。

5. 封装与安装: 产品采用TO-220-3封装，提供了良好的散热能力和安装便利性。TO-220 封装形式使得二极管可以方便地与散热器连接，保证其在高电流条件下的热管理。

应用领域

STPS10H100CFP 适用于多种领域，其广泛的应用包括：

• 开关电源: 在功率转换应用中，低正向压降和反向恢复性能使其减少能耗并提升整体效率。
• 工业设备: 良好的耐压特性和高工作温度适应性，让其成为工业电力驱动和控制系统中的理想选择。
• 电动汽车和可再生能源系统: 在电池管理及逆变器应用中，其优越的性能能够提升能量转化效率，延长系统的使用寿命。
• 消费电子: 在移动设备及消费电子产品的电源管理电路中，提供高效稳定的整流支持。

结论

总之，STPS10H100CFP 是一款具有高性能、高可靠性和应用广泛的肖特基二极管，完美融合了出色的电气性能和机械设计。其在电压、温度及电流条件下的适应能力，使其成为众多电子应用中一种理想的解决方案。无论是在高频应用中寻求低损耗的快速整流，还是在严苛环境下的稳健表现，STPS10H100CFP 都是一个值得信赖的选择。对于设计师和工程师而言，选择此款二极管将为他们的应用提供强有力的支持和保障。
