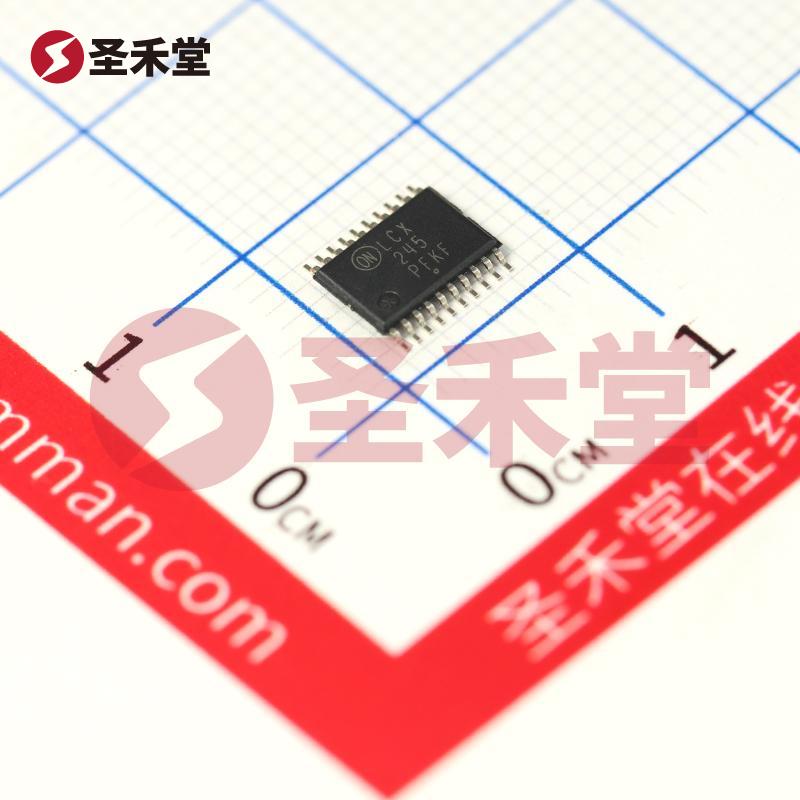

MC74LCX245DTR2G

MC74LCX245DTR2G 产品概述

一、产品介绍

MC74LCX245DTR2G 是一款广泛应用于多种电子产品中的高性能逻辑收发器。该器件由安森美（ON Semiconductor）制造，配置为 20 引脚 TSSOP（Thin Shrink Small Outline Package）封装形式，适合应用于需要超紧凑空间和高电气性能的设备。MC74LCX245DTR2G 是一种非反相的 8 位收发器，支持三态输出。这种设计使其在逻辑电路中可以用于数据的双向传输，对信号的传递和接收提供了极大的灵活性。

二、主要规格

MC74LCX245DTR2G 的主要参数如下：

• 逻辑类型: 非反相收发器
• 元件数: 单元件
• 每个元件位数: 8 位
• 电流 - 输出高/低: 24mA / 24mA
• 电压 - 供电范围: 2V ~ 5.5V
• 工作温度: -55°C ~ 125°C
• 安装类型: 表面贴装型
• 封装类型: 20-TSSOP（原料宽度 4.40mm）

这些参数使得 MC74LCX245DTR2G 成为兼具高效率和宽应用范围的理想选择。

三、功能及应用

作为一种高性能的逻辑接口设备，MC74LCX245DTR2G 可以用于各种应用场景，包括但不限于：

1. 数据总线驱动: 可用于连接不同逻辑电平系统之间的数据总线，确保数据准确、安全地传递。
2. 信号增强与缓冲: 作为缓冲器，MC74LCX245DTR2G 可以增强信号强度，减小传输过程中的信号衰减，提升信号品质。
3. 逻辑重定向: 可实现数据在线路上的动态重定向，从而在逻辑电路中提供更大的灵活性。
4. 工业自动化控制: 由于其广泛的工作温度范围，MC74LCX245DTR2G 特别适用于工业环境中，如PLC、传感器接口等。

四、优点

1. 高性能输出: 输出电流高达 24mA，能够驱动多个下游负载，确保在高负载情况下的稳定输出。
2. 宽供电电压范围: 从 2V 到 5.5V 的供电范围，使得该器件适应多种电源设计需求，适合低功耗的嵌入式系统。
3. 可靠的工作温度: 工作温度范围广，从 -55°C 到 125°C，使得该器件能够在极端环境下稳定工作，适用于汽车电子、军事设备等严苛条件。
4. 紧凑封装: TSSOP 20 封装设计使得其占用的 PCB 空间非常小，适合高密度布局的电路板。

五、结论

MC74LCX245DTR2G 是一款卓越的逻辑收发器，凭借其出色的电气性能和广泛的应用能力，成为电子工程师在设计复杂电路时的重要选择。其高电流输出和宽供电电压范围使其在多种应用中都能够表现优异，尤其适合需要高可靠性和高灵活性的场景。无论是在消费电子、工业自动化、数据通信还是汽车电子领域，MC74LCX245DTR2G 都能为设计提供强有力的支持与可靠的性能表现。
