IRFR9024PBF

IRFR9024PBF 产品概述

一、基本信息

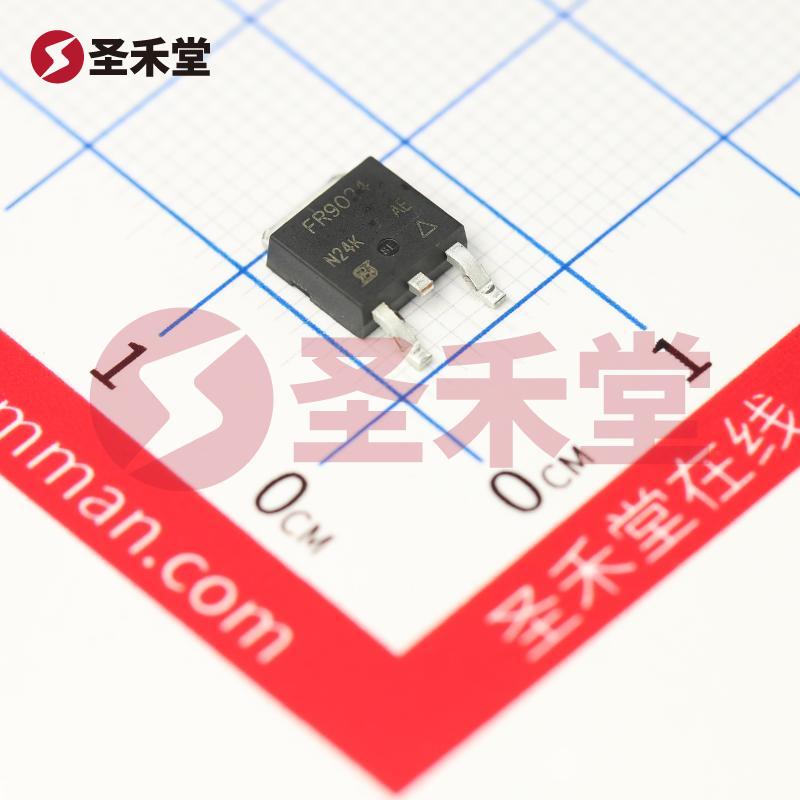

IRFR9024PBF 是一款由 Vishay Siliconix 制造的单通道 P 型 MOSFET，具有高效率和高性能的特点，专为各种高功率、高速开关应用而设计。这款 MOSFET 采用 TO-252-3 封装形式，适合表面贴装（SMT）应用，适合在空间受限的电路中使用。其基本特性使其成为电源管理、电机控制、HVAC 系统、LED 驱动以及其他需要高效电流开关的电路设计中的理想选择。

二、关键参数

1. 型号与类型：

   • 型号：IRFR9024PBF
   • 类型：P 通道 MOSFET

2. 电气特性：

   • 额定漏极电流（Id）：在 Tc 为 25°C 时，连续漏极电流可达 8.8A，满足高负载的需求。
   • 最大漏源电压（Vdss）：60V，适用于需要中等电压工作的应用。
   • 导通电阻（Rds(on)）：在 10V 驱动电压下，最大 Rds(on) 为 0.28 Ω（在 5.3A 流量时），这使得功耗保持在最低水平，并降低热损失。
   • 栅极电压（Vgs）：最大绝对值为 ±20V，对电路保护提供更高的安全裕度。

3. 开关特性：

   • 输入电容（Ciss）：最大值为 570pF @ 25V，为快速开关操作提供辅助。
   • 栅极电荷（Qg）：最大值为 19nC @ 10V，确保更快速的开关速度，适用于高频应用。

4. 耐温性能：

   • 工作温度范围：-55°C 到 150°C，适应于各种环境条件，包括高温和严苛的操作环境。

5. 功耗与散热：

   • 最大功耗（Ta）：在环境温度下功耗可高达 2.5W，而在结温 Tc 下可达 42W，足以应对大多数电源设计中的热管理需求。

三、应用领域

IRFR9024PBF 在现代电子设计中具有广泛的应用。其优异的性能使其在以下领域尤其受欢迎：

• 电源管理：适用于开关电源（SMPS) 和直流至直流转换器（DC-DC converter），提供高效的电能转化。
• 电机控制：在电动机驱动电路中，IRFR9024PBF 的高开关速度和低导通损耗可以显著提高电机效率及响应速度。
• LED 驱动：适合用作高功率 LED 照明应用的开关元件，通过其卓越的电流承载能力和热管理特性改善LED驱动效率和亮度。
• HVAC 系统：在制暖和制冷系统中，作为控制继电器或智能控制单元的关键开关元件，以提高整体系统的能效。

四、设计建议

在设计电路时，应考虑以下几点：

• 热管理：虽然 IRFR9024PBF 可以在较高的功率下操作，但为保证长期稳定运行，需要有效的散热设计，例如使用适当的散热片。
• 驱动电平：确保栅极驱动电平在正确范围内，以实现最佳的导通性能以及降低开关损耗。
• PCB 布局：为了减少寄生电感，并提高开关速度，应尽量缩短 MOSFET 的连接走线，并使用宽阔的走线设计降低电阻。

五、结论

作为一款高效、稳定且能够承受恶劣工作条件的 P 型 MOSFET，IRFR9024PBF 提供了必要的电气特性和可靠性，适合用于各种电子应用。无论是高效的电源管理还是复杂的电机控制，它都能够满足设计师的需求并卓越地完成任务。选择 IRFR9024PBF，帮助您在设计中实现更高的电能效率和更长的产品寿命。
