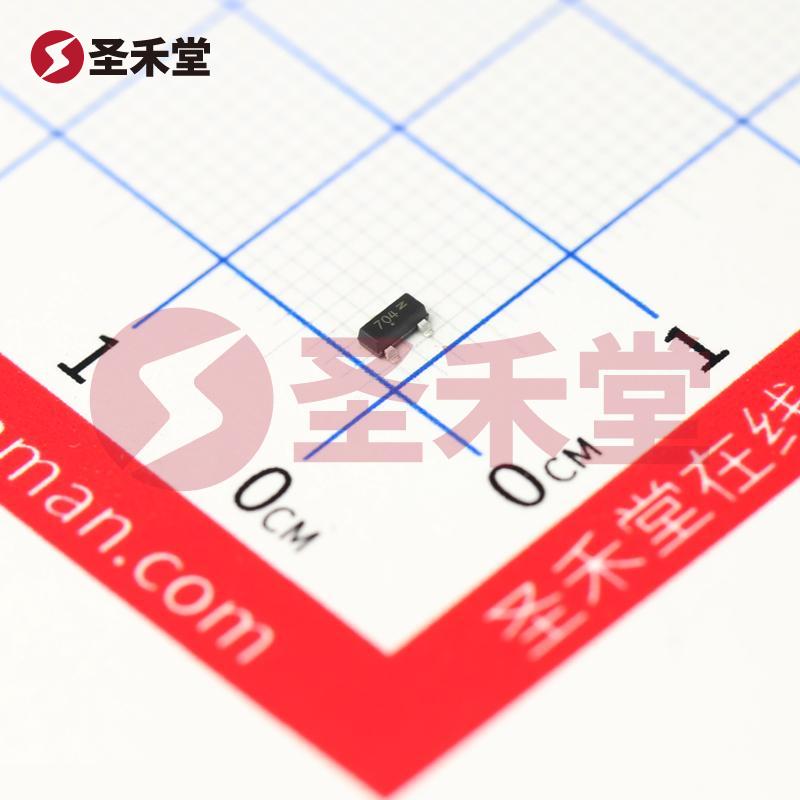

2V7002KT1G

产品概述：2V7002KT1G N通道MOSFET

2V7002KT1G是一款高性能的N通道金属氧化物半导体场效应管（MOSFET），由国际知名的半导体制造商安森美（ON Semiconductor）生产。其在电力转换、高频开关和负载驱动等应用中表现出色，特别适合于需要高效和可靠性的电子设备。本文将从多个方面对该产品进行详细介绍，包括其电气特性、工作环境、应用场景及优势。

一、电气特性

1. 漏源电压 (Vdss)：该器件的漏源电压额定值为60V，适用于中等电压的应用环境，确保了其在高电压操作下也保持稳定的性能。

2. 连续漏极电流 (Id)：在25°C的环境温度下，2V7002KT1G可持续提供320mA的漏极电流，这使其适合用于大多数低功耗电路和开关应用。

3. 导通电阻 (Rds(on))：在10V的栅极驱动电压下，该器件的导通电阻最大值为1.6欧姆（在500mA时），这意味着在导通状态下，其能够有效降低功耗，提高整体效率。

4. 栅极电压 (Vgs)：该器件的栅极电压最大值为±20V，在实际应用中，这一特性为电路的设计提供了更大的灵活性。

5. 栅极阈值电压 (Vgs(th))：在250µA的漏极电流下，Vgs(th)的最大值为2.3V，意味着在较低的信号电压下便可以将其打开，从而简化了驱动电路的设计。

6. 输入电容 (Ciss)：在20V条件下，输入电容为24.5pF，低输入电容有助于实现短时间的高频开关，并降低对驱动电路的负担。

7. 功率耗散：该MOSFET具有最大功率耗散能力为300mW（Tj），更加优化了其在实际工作热条件下的性能。

二、工作环境

2V7002KT1G的工作温度范围非常广泛，涵盖从-55°C至150°C，这意味着该产品能够在极端环境下稳定运行，适合于恶劣的工业或汽车应用。其表面贴装型（SMD）设计使得它能够适应现代电子制造工艺，适合于自动化生产线上的高速贴片需求。

三、应用场景

2V7002KT1G适合广泛的应用场景，包括但不限于：

1. 电源管理：在开关电源（SMPS）和电压调节器中，该器件可以用作开关元件，优化能量转换效率。

2. 无线设备：低功耗应用中，2V7002KT1G能够有效驱动高频信号，满足无线通信设备的频率响应需求。

3. 汽车电子：由于其高耐温能力，该器件非常适合用于汽车电子系统，如灯光控制、马达驱动等。

4. 负载开关：可用于负载开关应用，能够在确保高效开关的同时，保持较低的发热量。

四、产品优势

• 高效能：低Rds(on)和高Vdss值使其在高效能工作中表现优异。
• 广泛兼容性：适合多种现代电子设备，驱动电压灵活，适用性强。
• 温度稳定性：极宽的工作温度范围使其能在不同环境下保持稳定工作。
• 封装灵巧：SOT-23封装不仅小巧，还便于散热，适合高密度装配的电路。

结论

2V7002KT1G N通道MOSFET集成了高性能、广泛的应用能力与出色的热稳定性，是现代电子设备中不可或缺的元器件。凭借其优异的性能参数，该MOSFET适用于多种场合，能够满足市场对高效能和稳定性的需求，是电子工程师和设备制造商的理想选择。
