1N5404G-T

1N5404G-T 产品概述

基本信息

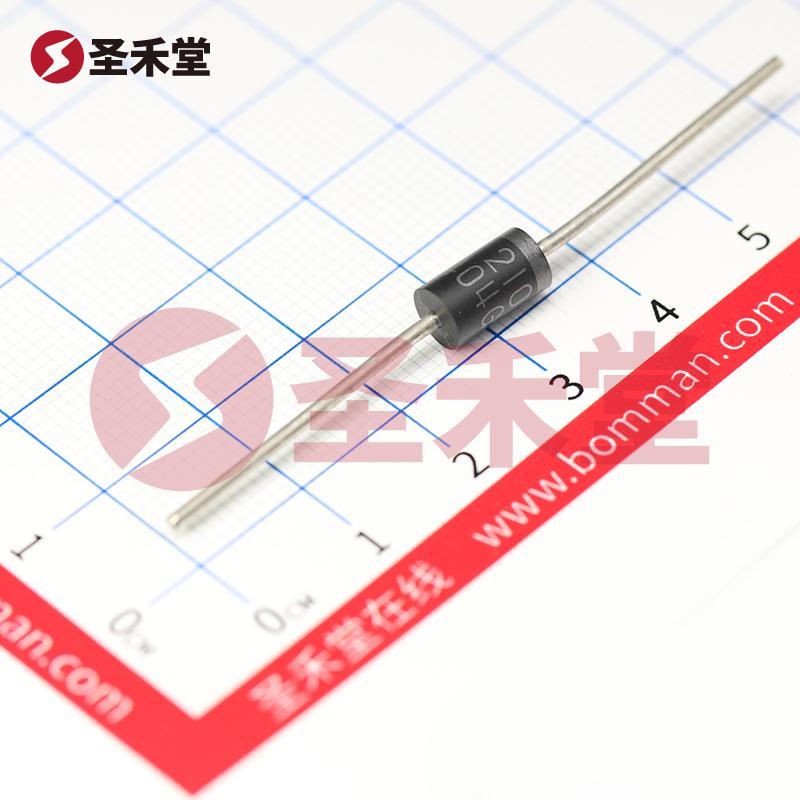

1N5404G-T 是美台公司 Diodes Incorporated 生产的一款通用标准整流二极管，具有紧凑的 DO-201AD 封装，提高了其在多种应用中的其他优势。该产品特别设计用于能够处理较高电流和反向电压的要求，使其成为在电源管理、整流电路和其他电子设备中非常理想的选择。

主要特性

1. 电流与电压能力：

   • 平均整流电流 (Io)：该二极管的平均整流电流为 3A，能够满足绝大多数小型电源设计的需求。
   • 最大反向电压 (Vr)：具有高达 400V 的 DC 反向电压能力，为高电压应用提供了极大的灵活性，尤其是适合在高电压范围内的整流电路。

2. 热性能：

   • 工作温度范围为 -65°C 至 +150°C，使其能够在极端环境中稳定工作。这一特点非常适合航空航天、汽车电子和工业设备等领域。

3. 速度与性能：

   • 反向恢复时间 (trr) 为 2µs，虽然相较于一些快速恢复二极管略显逊色，但对于一般的整流用途，该速度足以满足要求。
   • 标准恢复速率大于 500ns（> 200mA (Io)），适合多种通用电源应用。

4. 前向压降 (Vf)：

   • 在 3A 电流下，前向压降约为 1.1V，相对较低的压降能够帮助提高整体电源效率。

5. 逆向泄漏电流：

   • 在 400V 的最大电压条件下，逆向漏电流仅为 5µA。这一低漏电流特性能够在高电压应用中减少能量损失。

6. 电容特性：

   • 不同 Vr、F 时的电容为 40pF @ 4V, 1MHz，这一小电容值有利于在高频应用中提高二极管的表现，降低影响信号完整性的干扰。

应用场景

1N5404G-T 广泛应用于各类电子设备，包括但不限于：

• 电源适配器与充电器
• AC-DC 整流电路
• 逆变器与变频器
• 电动工具
• 家庭电器
• 汽车电气系统

其高压和抗热性能使其特别适合在恶劣环境条件下使用，各类整流电路和保护应用也非常合适。1N5404G-T 的优良耐用性与可靠性使其成为工业和商业电子产品的重要组成部分。

封装与安装

1N5404G-T 采用卷带 (TR) 包装方式，方便自动化生产线的元件安装。其通孔安装类型设计适用于绝大多数印刷电路板 (PCB) 制造，进一步简化了设计和生产过程。

结论

综上所述，1N5404G-T 是一款非常理想的通用整流二极管，凭借其可靠性和合理的电气性能，在市场中具有优越的适应性。无论是在民用、商业还是工业电子产品中，都能以其稳定的表现和高的性价比赢得用户的信赖。选择 1N5404G-T，便是为您的电子设计增添可靠性和高效性。
