产品概述：74HC4514D,653

一、简介

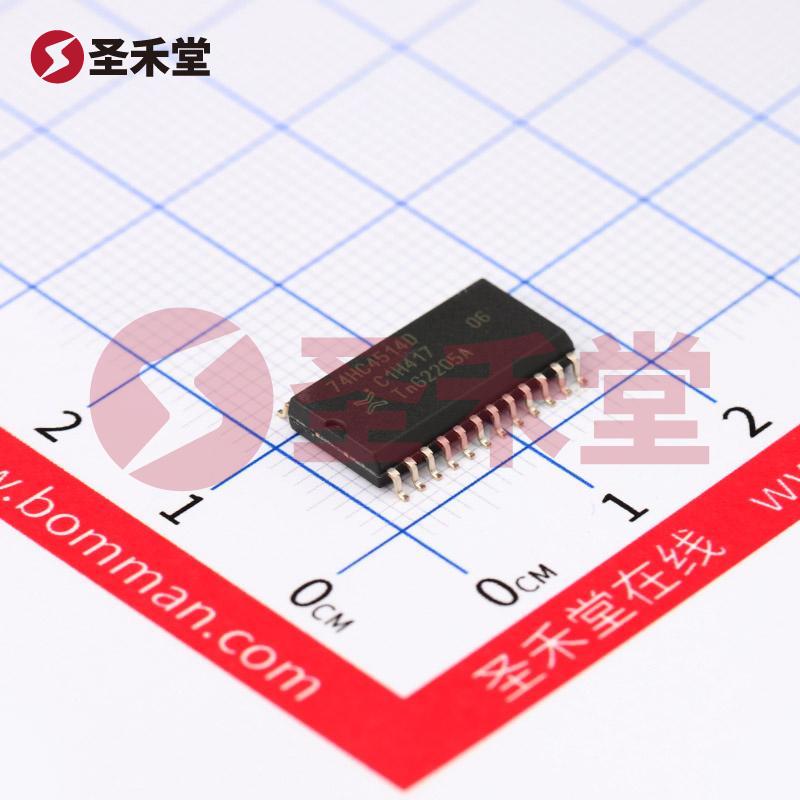

74HC4514D,653 是一款由 Nexperia（安世）生产的高性能解码器/多路分解器，采用表面贴装 (SMD) 封装的 SOIC-24 型号。这款 IC 设计用于处理二进制信号，并能够在更高频率下稳定工作，适用于广泛的数字电路应用，包括计算机、通信和消费电子设备。它在设计和性能上都能满足现代电路对高密度和高效能的需求。

二、基本参数

• 类型：解码器/多路分解器
• 电路配置：1 x 4解码（16个输出）
• 独立电路：1组
• 输出电流：高电平和低电平输出均为5.2mA
• 供电电压：2V至6V的单电源供电
• 工作温度范围：-40°C至125°C，适应严格环境
• 安装类型：表面贴装型（SMD）
• 封装尺寸：SOIC-24（宽度为7.50mm，长0.295”）

三、功能特性

74HC4514D是一个高吞吐量的解码器，可以同时支持多个输入信号。它的主要功能包括：

• 输入处理：能够接收 N 个（在此为4个）二进制输入，并将这些输入转换为 2^N（也即16个）输出信号，其输出状态由输入值的组合决定。这允许将多个信号路径合并或选择。
• 高输出能力：在高电平和低电平条件下，能够提供均匀的5.2mA输出电流，确保了即使在驱动较小负载时，也能保持信号的完整性。
• 宽电压范围：运作电压范围广，可以运用在多种电源选项中。
• 工业级温度适应性：工作温度范围从-40°C到125°C，使得该IC适合用于恶劣的环境条件下，特别适用于工业和汽车系统。

四、应用场景

74HC4514D,653 广泛应用于以下领域：

• 数据解码：在微处理器和微控制器的外围设备中，它能够完成对二进制码的转换和解码，进而控制多条数据线路。
• 多路选择器：可用于音视频切换、数据路由等应用，通过选择指定的输出通路来导通信号。
• 电子测量仪器：在需要低功耗和高效率信号处理的电子测量设备中，74HC4514D 可以提高系统的精准度与响应速度。
• 自动化控制系统：支持各种输入条件下的叶轮、阀门等执行机构的控制。

五、封装与安装

采用表面贴装的 SOIC-24 封装，提供了较好的散热性能和小巧的尺寸，便于在高集成度的电路设计中应用。其7.50mm宽的特性也适合在主板设计中节省空间，满足紧凑型电路板的需求。

六、总结

74HC4514D,653 是一款功能强大、灵活性高且能适应多种应用环境的解码器/多路分解器。凭借其出色的性能参数和多种家用与工业应用，Nexperia 的这一产品为开发者和工程师在设计现代数字电路时提供了可靠的解决方案。无论是在复杂的数字电路中还是需要高密度布局的场合，该解码器均能充分满足需求，助力构建高效、低功耗的电子系统。
