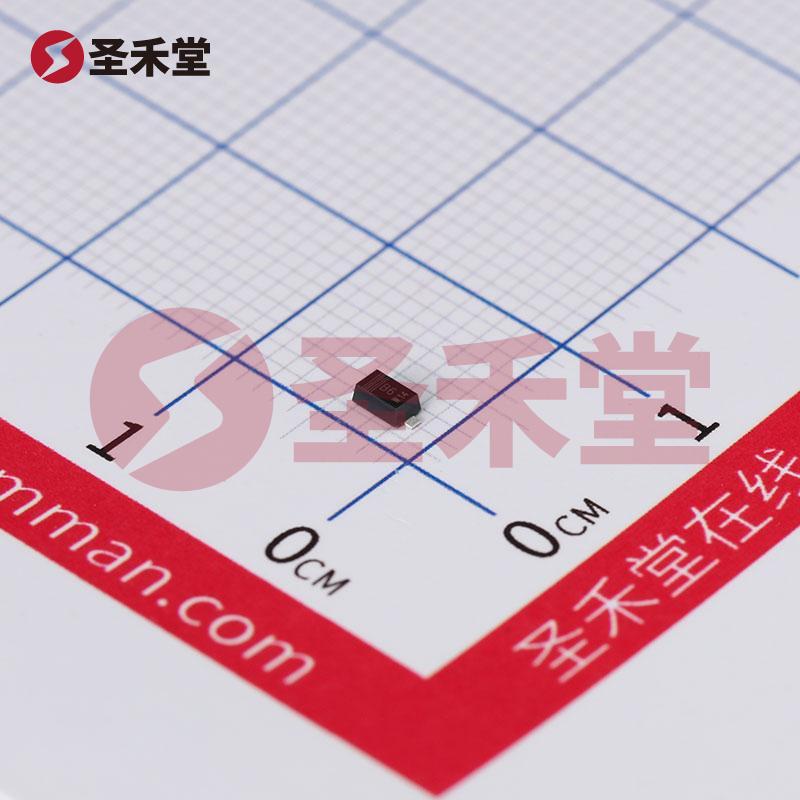

BZT52H-C3V3,115

产品概述：BZT52H-C3V3,115

一、产品简介

BZT52H-C3V3,115 是 Nexperia（安世）推出的一款稳压二极管，专为低功耗电子设备中的电压稳定化应用而设计。这款产品采用 SOD-123F 封装，具备出色的电气特性和广泛的工作温度范围，广泛应用于各类电子电路中，以确保设备在不同工作条件下的可靠性及稳定性。

二、产品特性

1. 电压特性：

   • 典型稳压值为 3.3V，适合需要 3.3V 稳压的电源管理电路。
   • 在额定工作条件下，电压的公差为 ±5%，有效保证了产品的兼容性和可靠性。

2. 反向漏电流：

   • 在 1V 时，反向漏电流仅为 5µA，表明该稳压二极管在维持稳定压值的同时，能够极大地降低能量损耗，提高整体电路的能效。

3. 功率能力：

   • 最大功率为 375mW，使其能够处理常见的低功耗应用，提供充足功率以满足稳压需求。

4. 阻抗特性：

   • 最大阻抗为 95Ω，保证在执行稳压任务时，能够有效降低输出电压噪声，为后续电路提供稳定的电源基准。

5. 正向电压：

   • 在 10 mA 的正向电流下，该稳压二极管的正向电压为 900mV，进一步增强了其在低功耗电源管理中的优势。

6. 工作温度：

   • 工作温度范围为 -65°C 到 150°C，使得 BZT52H-C3V3,115 可以在严酷环境下正常工作，适合航空航天、汽车电子及工业控制等高要求的应用领域。

三、封装与安装

BZT52H-C3V3,115 采用 SOD-123F 的表面贴装型封装，这种设计不仅节约了PCB空间，而且便于自动化焊接，降低了生产成本。同时，该封装的散热性能良好，能够高效散发工作产生的热量，确保产品在高温负载下的稳定性。

四、应用场景

BZT52H-C3V3,115 的设计特点使其在多个应用场景中表现出色，包括但不限于：

• 电源管理：提供稳定的3.3V输出，适合各种嵌入式系统、微控制器以及单片机的供电需求。
• 信号保护：在模拟和数字信号线中，作为过压保护二极管使用，有效降低电路受到浪涌电压的损坏风险。
• LED驱动电路：在 LED 驱动电源中，确保恒定电压，从而提高 LED 的使用寿命和光效。
• 充电设备：可用于移动设备和电池充电电路中的电压稳压，保证充电过程的安全与稳定。

五、总结

总之，BZT52H-C3V3,115 是一款功能强大的3.3V稳压二极管，凭借其低反向漏电流、高稳定性和宽工作温度范围，满足了现代电子设计中对电源管理的严格要求。无论是用于新产品开发，还是作为现有系统的升级元件，该产品都能提供优异的性能和可靠性。Nexperia（安世）作为知名电子零件制造商，将继续为客户提供高品质的元器件，助力各类应用的成功实施。
