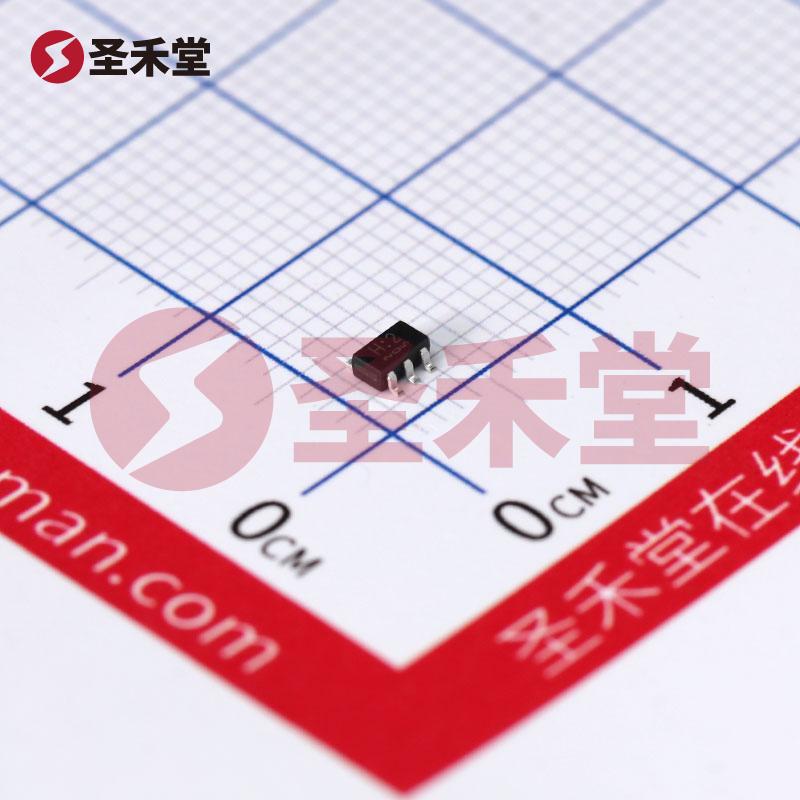

TC7SH08F,LJ(CT) 产品概述
一、产品背景
TC7SH08F,LJ(CT) 是东芝（TOSHIBA）推出的一款高性能与门逻辑门集成电路。作为一种表面贴装型（SMV）器件，TC7SH08F 在数字电路中广泛应用，尤其适用于需要低功耗、高速度和小体积的场合。该产品被设计用以满足现代电子产品对集成电路性能的高要求，包括智能手机、平板电脑、物联网设备及各种消费电子产品。
二、基本参数
TC7SH08F 的基本参数具有如下特点：
- 逻辑类型: 与门
- 电路数: 1
- 输入数: 2
- 电压供电范围: 2V 至 5.5V
- 静态电流（最大值）: 2µA
- 输出电流（高、低）: 8mA
- 逻辑电平:
- 低电平：最大 0.5V
- 高电平：最小 1.5V
- 最大传播延迟: 7.9ns（在 5V 和 50pF 负载下）
- 工作温度范围: -40°C ~ 85°C
- 安装类型: 表面贴装型
- 封装类型: SC-74A, SOT-753
以上参数充分展示了TC7SH08F在现代数字电路中应用的灵活性及其高效性能。
三、关键特性
1. 低功耗设计
TC7SH08F 在静态状态下仅消耗 2µA 的电流，这对于便携式和电池供电的设备至关重要。这种低功耗特性不仅延长了设备的使用时间，也减少了设备在运行过程中所产生的热量，增加了整体效率。
2. 高速度
该器件具有最大传播延迟为 7.9ns 的特点，确保其能够在高频率下运作，适用于高速数字电路设计。此特性使得TC7SH08F 能够在数据传输和处理速度要求严格的应用中表现出色。
3. 广泛的电源电压范围
供电电压范围从 2V 到 5.5V，意味着TC7SH08F 可以与多种电源协同工作，使其能够方便地集成到多种系统中，无论是较低电压的便携设备，还是使用标准电压的家电控制系统，皆可适用。
4. 适应极端环境
TC7SH08F 具备 -40°C 至 85°C 的工作温度范围，适应各种不同环境条件的应用。例如，它可用于工业控制设备、汽车电子和环境监测设备等场景，展示出良好的环境适应性。
5. 表面贴装型封装
使用 SC-74A (SOT-753) 封装形式，使得 TC7SH08F 在空间受限的情况下能够方便安装，适合现代越来越小尺寸的电子产品设计需求。
四、应用场景
- 消费电子: 在智能手机、个人电脑及其他消费类设备中，TC7SH08F 可用于逻辑运算及信号处理，增强功能和性能。
- 汽车电子: 由于其高温工作能力，TC7SH08F 非常适合汽车中的各种控制和处理单元，确保在极端温度条件下也能稳定工作。
- 工业设备: 在工业自动化系统中，TC7SH08F 可以用于数据传输和控制信号的处理，提高系统的可靠性和反应速度。
- 物联网设备: 随着物联网技术的发展，许多小型、低功耗设备需要使用高效能的逻辑门来处理数据，TC7SH08F 是此类应用的理想选择。
五、总结
TC7SH08F,LJ(CT) 作为一款高性能、低功耗、灵活应用的与门逻辑门电路，其优异的规格和特性确保了它在各类电子设备中的广泛应用。无论是在消费电子、汽车电子、还是工业领域，TC7SH08F 都为现代电子创新提供了强大的支持。凭借东芝的品牌保障和稳定的产品质量，这款逻辑门电路必将继续在未来的电子产品设计中扮演重要角色。
