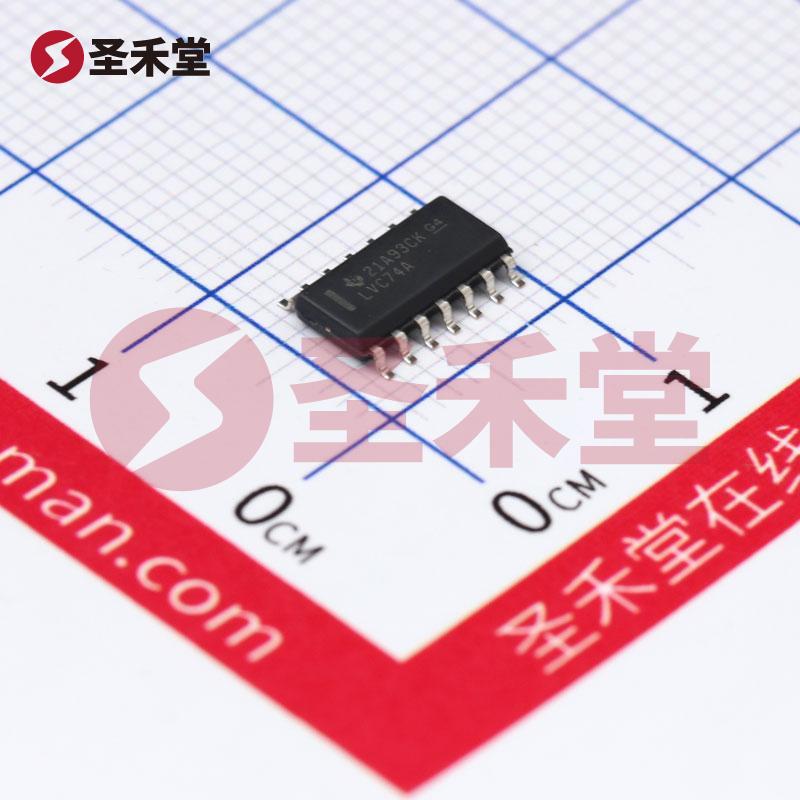

SN74LVC74ADR

SN74LVC74ADR 产品概述

1. 产品简介

SN74LVC74ADR 是德州仪器 (Texas Instruments, TI) 旗下的一款高性能 D 型触发器，具有设置（预设）和复位功能，适合用于高速数字电路的各种应用。凭借其卓越的电气性能和广泛的工作温度范围，SN74LVC74ADR 把 D 型触发器的应用扩展到了多个重要的设计领域，如通信、计算机和工业控制等。

2. 基本参数

• 功能: SN74LVC74ADR 具备预设（SET）和复位（RESET）功能，让用户能够灵活控制触发器的状态。
• 类型: D 型触发器。
• 元件数: 包含两个独立的 D 型触发器，可以满足更复杂逻辑电路的需求。
• 输出类型: 采用差分输出，确保信号在传输过程中具备更好的抗干扰能力和更高的信噪比。
• 每个元件位数: 每个触发器为1位，适合用于构建较为复杂的数字逻辑电路。

3. 性能参数

• 时钟频率: 支持高达150MHz的时钟输入频率，能够满足高速应用的需求。
• 最大传播延迟: 在3.3V电源电压和50pF负载下，最大传播延迟为5.2ns，保证了快速响应和低延迟。
• 工作电压范围: 从1.65V到3.6V，适合多种电源配置，满足现代低功耗电路的需求。
• 电流输出: 每个输出的高、低电流均可达到24mA，保证在多个逻辑负载下都能稳定工作。

4. 静态和动态特性

• 静态电流: 最大静态电流为10µA，适合对功耗有严格要求的应用。
• 输入电容: 输入电容为5pF，允许较快的信号转换，有效降低了驱动复杂度。

5. 工作环境

• 工作温度: 该触发器能够在-40°C到125°C的广泛温度范围内稳定工作，适合高温、高湿环境中的各种工业应用。
• 安装类型: SN74LVC74ADR 采用表面贴装型设计，适合现代电子产品的紧凑型布局，提升了PCB设计的灵活性。

6. 封装和兼容性

• 封装类型: 提供14-SOIC封装，尺寸为0.154"（3.90mm宽），便于在紧凑的电路板空间中实施。
• 兼容性和替代性: 该器件兼容大部分市场上其他 D 型触发器，易于与现有电路集成。

7. 应用领域

SN74LVC74ADR 的广泛适用性使其在多个领域得到应用：

• 通信设备: 由于其高速和低延迟的特性，适合用于数据传输模块。
• 计算机系统: 可用作数据锁存器，提升数据处理效率。
• 工业控制: 其在高低温环境中的稳定性，确保其在工业设备中的可靠性。

结论

SN74LVC74ADR 拥有高效的性能参数、灵活的供电范围和可靠的工作环境适应性，使其成为现代数字电路设计的理想选择。无论是在消费电子、工业控制还是通信设备中，SN74LVC74ADR 都能提供可靠的解决方案和卓越的表现，是设计师们在选择数字逻辑元件时一个不容忽视的强大工具。随着对电子设备高性能和低功耗要求的不断提升，SN74LVC74ADR 的市场需求也在持续增长。
