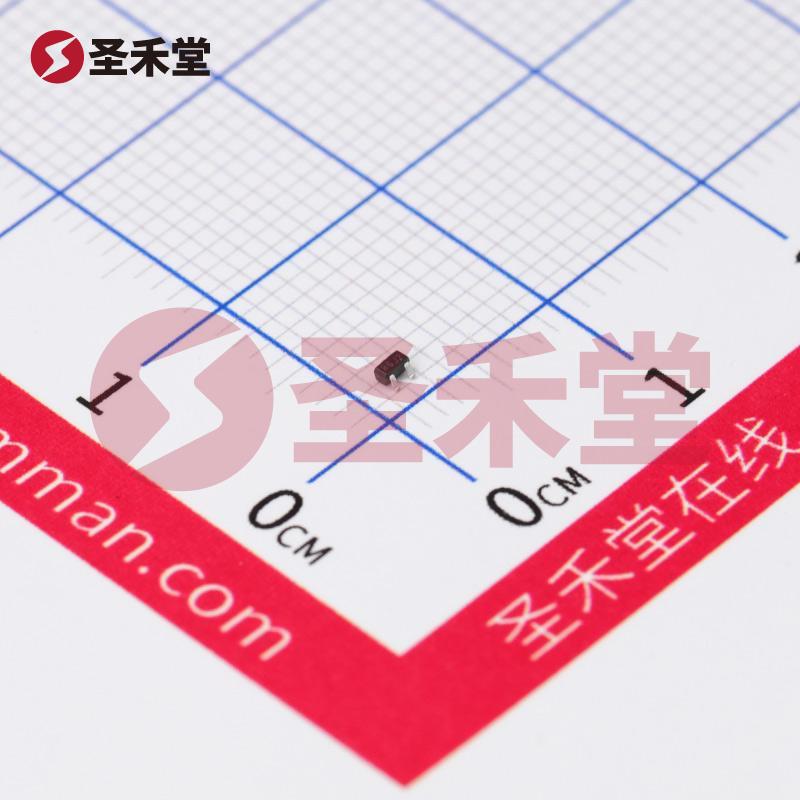

BZX84C3V9T-7-F

BZX84C3V9T-7-F 产品概述

一、产品简介

BZX84C3V9T-7-F 是由DIODES（美台）公司制造的一种稳压二极管，标称齐纳电压为3.9V，最大功率为150mW，适用于多种电子电路中的稳压和过压保护。该器件采用SOT-523封装，具有良好的热性能和电气特性，适合表面贴装（SMD）应用，能够在-65°C至150°C的宽温范围内工作，非常适合在严苛环境中使用。

二、主要参数

1. 标称齐纳电压 (Vz): 3.9V

   • 该器件在反向偏置条件下工作，当电压达到3.9V时，稳压二极管将开始导通，能够有效维持电压水平。

2. 容差: ±5%

   • 这意味着实际的齐纳电压可以在3.705V到4.095V之间波动，设计时需要考虑到这一点以确保系统的稳定性。

3. 最大功率 (Pz): 150mW

   • 该元件在最大功率下能够持续稳定工作，设计电路时需确保不会超过此功率限制。

4. 阻抗 (Zzt): 90Ω

   • 这是稳压二极管在特定条件下的动态阻抗，阻抗越低，在高频信号下的稳定性越好。

5. 反向泄漏电流 (Ir): 3µA @ 1V

   • 在1V的反向偏置下，器件的反向泄漏电流仅为3µA，表明其高效的绝缘性能。这一特性在高温或某些特殊应用中尤为重要。

6. 正向电压 (Vf): 900mV @ 10mA

   • 当流过该二极管的电流为10mA时，其正向电压约为900mV，这一参数在设计整流电路时需要格外关注。

7. 工作温度范围: -65°C ~ 150°C

   • 该元器件具有极广的工作温度范围，能够适应多种工业和消费电子环境，保证了在极端条件下的可靠性。

8. 封装/外壳: SOT-523

   • SOT-523是小型的表面贴装封装，适合各种紧凑型电路板设计，可以节省空间并提升布局的灵活性。

三、应用场景

BZX84C3V9T-7-F 稳压二极管广泛应用于需要电压稳压和过压保护的场合。主要应用包括但不限于：

1. 电源管理:

   • 在电源供应设计中，稳压二极管可以用于稳压电路和过压保护，帮助保持电压输出的可靠性和稳定性。

2. 信号调节:

   • 在微控制器和数字电路中，BZX84C3V9T-7-F可用于保护敏感信号免受高电压干扰，确保信号的准确传输。

3. LED驱动:

   • 可以用作LED驱动电路中的稳压元件，有效地防止由于电压波动导致的LED损坏。

4. 汽车电子:

   • 由于其宽广的工作温度范围，该稳压二极管也适合应用于汽车电子系统，帮助提高系统整体的鲁棒性和安全性。

5. 墙面插座:

   • 在家庭和工业插座中，使用稳压二极管进行过压保护以延长设备的使用寿命。

四、总结

BZX84C3V9T-7-F 是一款功能强大、性价比高的稳压二极管，凭借其优异的电气性能和广泛的应用范围，成为电子工程师和设计师解决电压稳压和保护问题的理想选择。无论是在电源管理，信号调节，还是汽车电子领域，其出色的稳定性和可靠性都能为各种电子设备提供有效的保护。随着电子产品向着更小型化、智能化的发展趋势，该系列稳压二极管的需求将继续增长，体现出其在现代电子设计中的重要性。
