DDTC115GUA-7-F

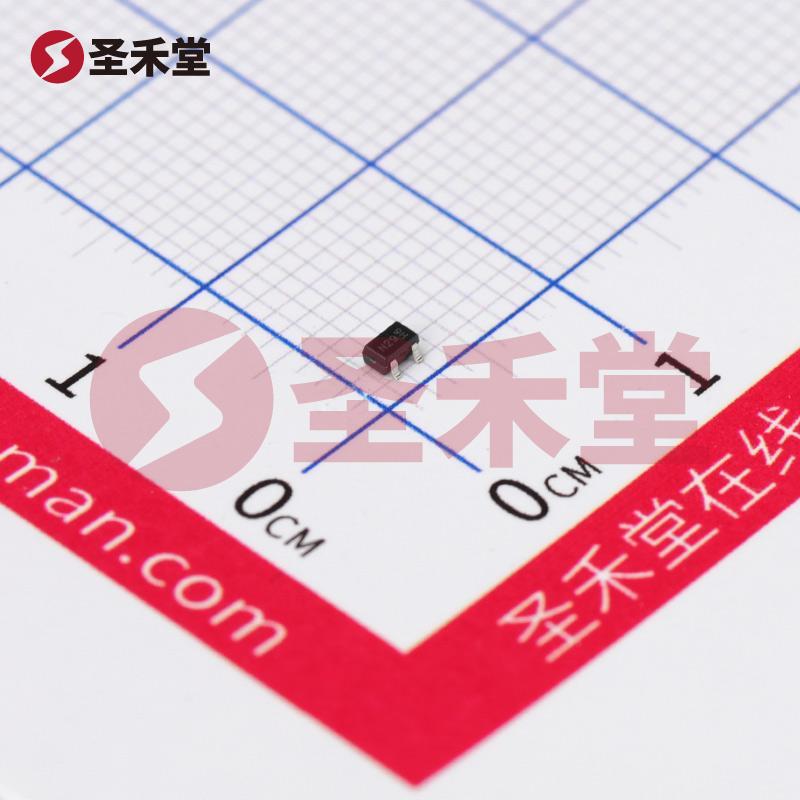

产品概述：DDTC115GUA-7-F

DDTC115GUA-7-F 是由 DIODES（美台）公司生产的一款高性能 NPN 型双极晶体管，广泛应用于各种电子电路中。凭借其出色的电气特性和紧凑的 SOT-323 表面贴装封装，该产品适合用于低功耗及高频应用，典型应用场景包括开关电路、放大器以及作为信号处理组件。

1. 关键参数

• 晶体管类型：NPN - 预偏压结构
• 最大集电极电流（Ic）：100mA
• 最大集射极击穿电压（Vce(BR)）：50V
• 电阻器 - 发射极（R2）：100 kΩ
• 直流电流增益（hFE）：在不同的 Ic 和 Vce 下，最小值为 82 @ 5mA，5V
• 最大 Vce 饱和压降：解决方案为 300mV @ 500µA，10mA
• 最大集电极截止电流（ICBO）：500nA
• 频率 - 跃迁：250MHz
• 最大功率：200mW
• 安装类型：表面贴装型 (SMD)
• 封装类型：SOT-323（SC-70）

2. 应用场景

DDTC115GUA-7-F 适用的应用场景极为广泛，涵盖了消费电子、通信设备、工业控制和汽车电子等多个领域。具体而言，该产品可以用于：

• 开关电路：由于其较高的集电极电流能力和低饱和压降，DDTC115GUA-7-F 是理想的开关元件，能够在小型化设计中高效控制负载。
• 放大器电路：凭借高达 250MHz 的频率跃迁特性，该器件可以在高频信号放大应用中表现出色，保证信号的完整性与稳定性。
• 信号处理：在各种模拟和数字信号处理系统中，该元件的高增益和稳定性使其成为信号布置的理想选择。

3. 性能特点

1. 高集电极电流能力：支持高达 100mA 的集电极电流，使其能够满足更高功率应用的需求。
2. 低 Vce 饱和压降：最低可达 300mV 的饱和压降，为高效电源管理提供了良好基础，同时理念适合于更低电压的操作。
3. 高频响应：250MHz 的跃迁频率为高频应用提供了充分的支持，保证良好的信号传输。
4. 优秀的热性能：200mW 的最大功率使其在一定温度范围内运行时表现稳定，并具备良好的散热特性。
5. 小巧封装：SOT-323 封装设计节省空间，非常适合现代电子产品日益追求的小型化需求。

4. 封装信息

DDTC115GUA-7-F 采用 SOT-323 封装，这种封装易于加工，适合于表面贴装技术，能够在电子电路中实现高密度的布局。封装的机械强度和热导性能符合现代电子产品对可靠性和功效的需求。

5. 结论

DDTC115GUA-7-F 是一款高效能的 NPN 晶体管，其卓越的电气性能和可靠的工作特性使其成为现代电子设计中不可或缺的组件。无论是在消费电子、通信设备还是工业控制等领域，DDTC115GUA-7-F 都能提供稳定的电气性能，为用户的创新设计提供强有力的支持。

通过深入分析其关键参数、应用场景和性能特点，工程师们可以充分利用 DDTC115GUA-7-F 的优势，以满足日益变化的电子市场需求。对于追求效率与性能的工程师而言，选择 DDTC115GUA-7-F 将是明智之举。
