DDC144EU-7-F

产品概述：DDC144EU-7-F

一、产品简介

DDC144EU-7-F 是一款低功耗的数字晶体管，采用双 NPN 预偏压式结构，设计用于广泛的数字电路和模拟电路应用。其出色的电气性能和小型化的封装使其成为现代电子设计中的理想选择。此器件的最大集电极电流（Ic）为100mA，且集射极击穿电压（Vce_max）可达到50V，适合需要低功耗和高效率的应用场景。

二、关键参数

1. 基本电气特性

   • 晶体管类型：双 NPN 预偏压式
   • 最大集电极电流 (Ic)：100mA
   • 最大集射极击穿电压 (Vce)：50V
   • 最大集电极截止电流：500nA
   • 最大功率：200mW

2. 增益特性

   • DC 电流增益 (hFE)：在5mA集电极电流和5V电压下，hFE的最小值为68，意义在于此晶体管在小信号放大时的增益性能。

3. 饱和压降特性

   • Vce饱和压降：在500µA基极电流与10mA集电极电流的条件下，最大饱和压降为300mV，这表明该器件在开关应用中具有较低的功耗和有效的开关特性。

4. 频率特性

   • 跃迁频率：高达250MHz，使其适合于高频信号处理和开关应用。

5. 电阻器参数

   • 基极电阻 (R1)：47kΩ
   • 发射极电阻 (R2)：47kΩ 此设计允许在小信号应用中实现较好的线性和增益特性。

三、封装与安装

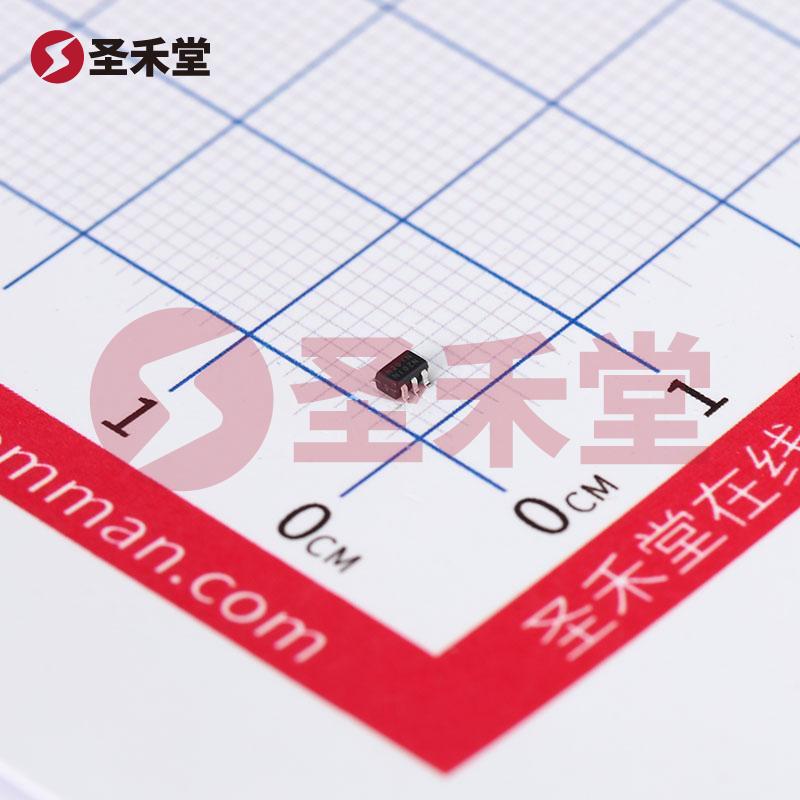

DDC144EU-7-F采用SOT-363封装，具有小型化和表面贴装的优势。这种6引脚的包裹形式非常适合在空间受限的应用中使用，能够与现代的自动化组装设备兼容，提升生产效率。

四、应用领域

DDC144EU-7-F可广泛应用于以下领域：

• 嵌入式系统
• 移动设备
• 工业自动化设备
• 消费电子产品
• LED驱动电路
• 信号放大器
• 开关电源电路

五、优点与特点

• 低功耗：由于其设计和工作的高效性，该晶体管能够在较低的功率下实现良好的性能，适合电池供电的设备。
• 高增益和高频率：可满足多种信号放大需求，尤其适合用于通信和信号处理。
• 小型化设计：SOT-363的封装可以有效节省PCB空间，满足紧凑型设计的需求。
• 灵活性：能够在多种工作条件下稳定工作，如不同的电流和电压，这使得其在数字和模拟电路中都能表现良好。

六、总结

DDC144EU-7-F是一款高性能、低功耗的数字晶体管，具备良好的电气特性和适合广泛应用的灵活性。其在设计时考虑了现代电子设备对小型化和高效能的需求，是电子工程师在选择合适元器件时值得关注的一款产品。我们强烈推荐在新一代电子产品和技术方案中使用此器件，以提高整体性能和用户体验。在选择时，请参考具体应用场景的需求，以确保最佳性能和可靠性。
