BC847BLP4-7B

BC847BLP4-7B 产品概述

一、基本信息

BC847BLP4-7B 是由 Diodes Incorporated 生产的一款高性能 NPN 双极型晶体管（BJT），专为各种电子应用而设计。其基础参数展示了该晶体管的广泛应用潜力，尤其是在需要高增益和低功耗的场合。由于其小型化的表面贴装设计，BC847 适用于空间有限的电路板。

二、基本参数详解

1. 制造商与状态

   • 制造商: Diodes Incorporated
   • 零件状态: Digi-Key 停产
     该元器件虽然在市场上已停产，但仍具有重要的参考价值，特别是在现有产品的设计或维修中。

2. 封装与连接类型

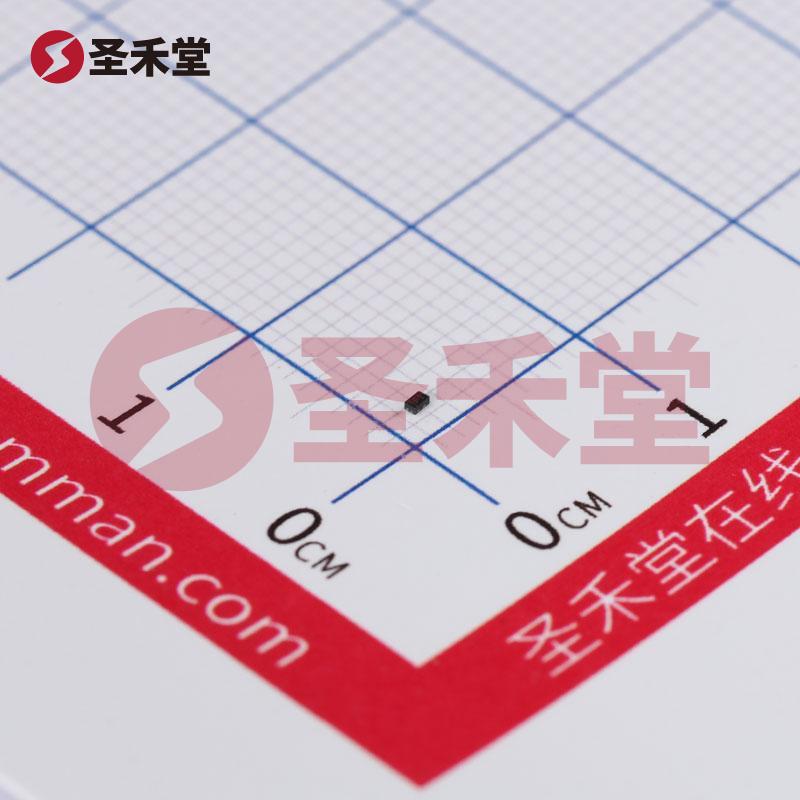

   • 封装: 采用3-XFDFN（或称 X2-DFN1006-3）表面贴装型封装，适合高密度电路的应用，优化了安装效率以及尺寸要求。

3. 电气特性

   • 最大工作电流 Ic: 100mA
   • 最大集电极-发射极击穿电压 Vce(max): 45V
   • 饱和压降 Vce(sat): 在不同 Ib、Ic 值下，最大可达 600mV，针对 5mA 和 100mA 的条件。这对于低功耗电路设计非常有帮助。
   • 最大电流集电极截止电流 ICBO: 15nA，说明其在非导通状态下的漏电流极低，有助于提高整体电路的能效。

4. 增益与频率特性

   • DC 直流电流增益 (hFE): 在2mA和5V下，最小可达到 200，这意味着在低电流条件下仍能获得优秀的放大能力。
   • 跃迁频率: 该器件的频率响应高达 100MHz，适合用于需要快速开关和高频应用的电路。

5. 工作温度范围

   • 工作温度: -55°C ~ 150°C（TJ），使得 BC847 在恶劣环境条件下依然能够稳定工作，适用于汽车及工业等领域。

6. 功率范围

   • 最大功率: 250mW，适合多种电路设计的功率需求。

三、应用场景

BC847 作为一款普通的 NPN 双极型晶体管，可广泛应用于以下领域：

• 信号放大: 在高频放大电路中，BC847 的高增益和频率特性使其成为理想选择。
• 开关控制: 可用于开关电路，以控制负载开关弹性实现，高达 100mA 的集电极电流应对诸多负载控制需求。
• 放大器与注入电路: 在音频和功率放大器中，BC847 的低噪声特性以及高频特性，有助于提升音频信号的处理质量。
• 末端电源调节: 适合用于低功耗输入的电源调整器，提升整体系统的能效和性能稳定性。

四、总结

BC847BLP4-7B 是一款综合性能卓越的 NPN 晶体管，凭借其小型的表面贴装封装和高增益，成为电子设计中不可或缺的一部分。尽管已经停止生产，但其参数特性和应用场景为工程师在进行电路设计和组件替换时提供了价值参考。在对成本、性能及空间有较高要求的应用中，BC847 依然是一款值得考虑的元器件选择。
