BAT54LP-7B

产品概述：BAT54LP-7B肖特基二极管

1. 介绍

BAT54LP-7B是一款高性能的肖特基二极管，专为低电压应用设计，具备卓越的正向导通特性和极快的反向恢复时间。它的工作范围广泛，适用于各种现代电子设备，尤其是在需要高效率和短开关时间的电路中，BAT54LP-7B成为了工程师的优选。该器件的设计结合了小封装、卓越的电气性能与宽广的工作温度范围，使其在当今高密度电路设计中具有显著优势。

2. 主要参数

• 二极管类型: 肖特基二极管
• 反向电压（Vr）: 最大30V，适合多种环境下的应用
• 平均整流电流（Io）: 200mA，能够承载较高的电流负载
• 正向电压（Vf）: 1V@100mA，标志着其在大约100mA负载下的导通电压，体现了其优越的导电能力
• 反向泄漏电流（Ir）: 在25V时仅为2µA，显示了极低的能量损耗
• 反向恢复时间（trr）: 仅需5ns，适合高频应用
• 电容（C）: 在1V和1MHz时为10pF，显示出其在高频信号下的优越性能
• 温度范围: 工作结温为-65°C至125°C，确保了在恶劣环境下的稳定性

3. 应用领域

BAT54LP-7B可广泛应用于多个领域，包括但不限于：

• 开关电源（SMPS）: 由于其快速的开关特性和低导通电压，适合用作整流二极管。
• 电压稳压电路: 在电源管理电路中使用以减少能量损耗，提高整体效率。
• RF应用: 由于其小电容和快速恢复能力，非常适合射频信号的处理。
• 信号整流: 可用于高速信号整流，保持信号的完整性和清晰度。

4. 封装与安装

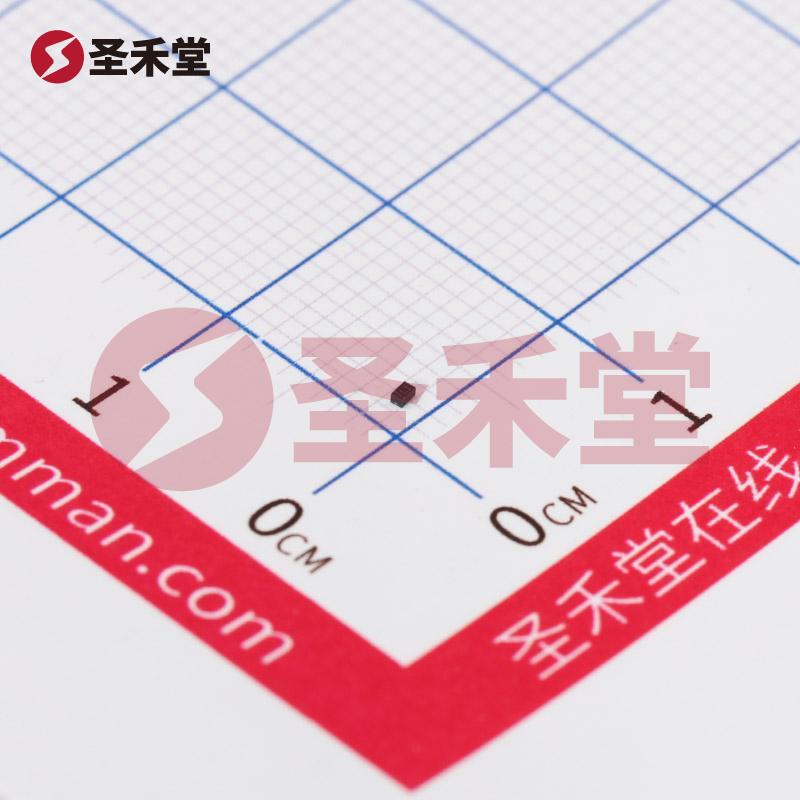

BAT54LP-7B采用X1-DFN1006-2封装，其尺寸为0.6x1mm，非常适合高密度集成电路板设计。表面贴装型的设计简化了自动化焊接过程，适合现代制造工艺。

5. 功能优势

• 优越的低电压特性: 低导通电压和低反向泄漏电流，确保了高效率运作。
• 超快开关时间: 配合高频信号，允许在极短的时间内变换状态，适合高频应用。
• 高可靠性和耐用性: 扩展的工作温度范围保证了其在各种环境下的可靠性，适应不同的工作条件。
• 节省空间的封装: 小巧的DFN封装可以在空间受限的电路板上轻松集成。

6. 结论

总之，BAT54LP-7B是一款高效、快速且可靠的肖特基二极管，非常适合现代电子应用下的严格要求。无论是在低电压整流、快速开关，还是在高频信号处理中的应用，该二极管都展现了其卓越的性能特点。借助降低能量损耗、提高效率和稳定性的多重优势，BAT54LP-7B是电子产品设计师不可或缺的元件之一。
