ZXMC3A16DN8TA

ZXMC3A16DN8TA 产品概述

产品简介
ZXMC3A16DN8TA 是一款高性能的双沟道场效应管 (MOSFET)，由 DIODES（美台）公司生产。该器件集成了一个 N 沟道和一个 P 沟道的 MOSFET，具有紧凑的 SO-8 封装设计，适用于需要小型化和高效能的电子电路。其主要应用包括电源管理、电机控制和开关电路等领域，适合用于便携式设备、消费电子、汽车电子及工业自动化等场合。

基本参数
ZXMC3A16DN8TA 的基本电气特性使其在各种应用中表现出色：

• FET 类型：同时包括 N 和 P 沟道，使其适应多种电源拓扑架构。
• 漏源电压 (Vdss)：最高可承受 30V 的漏源电压，提供了良好的电压处理能力。
• 连续漏极电流 (Id)：在 25°C 环境下，N 沟道和 P 沟道的最大连续漏极电流分别为 4.9A 和 4.1A，满足高电流需求的设计要求。
• 导通电阻 (Rds(on))：在 10V Vgs 下，导通电阻最大值为 35 毫欧，能够有效减少功耗并提高转换效率。
• 阈值电压 (Vgs(th))：最大值为 1V @ 250µA，确保了器件能在低电压驱动下可靠工作。
• 栅极电荷 (Qg)：在 10V 时的栅极电荷达到 17.5nC，为 PWM 和开关应用提供了良好的响应速度。
• 输入电容 (Ciss)：输入电容最大值为 796pF @ 25V，保证了快速开关操作。

功率与温度特性
ZXMC3A16DN8TA 的功率处理能力达到 1.25W，涵盖了低至 -55°C 到高达 150°C 的广泛工作温度范围。这种温度性能使其适合高温环境及恶劣条件下的应用，确保器件的可靠性与稳定性。

封装与安装方式

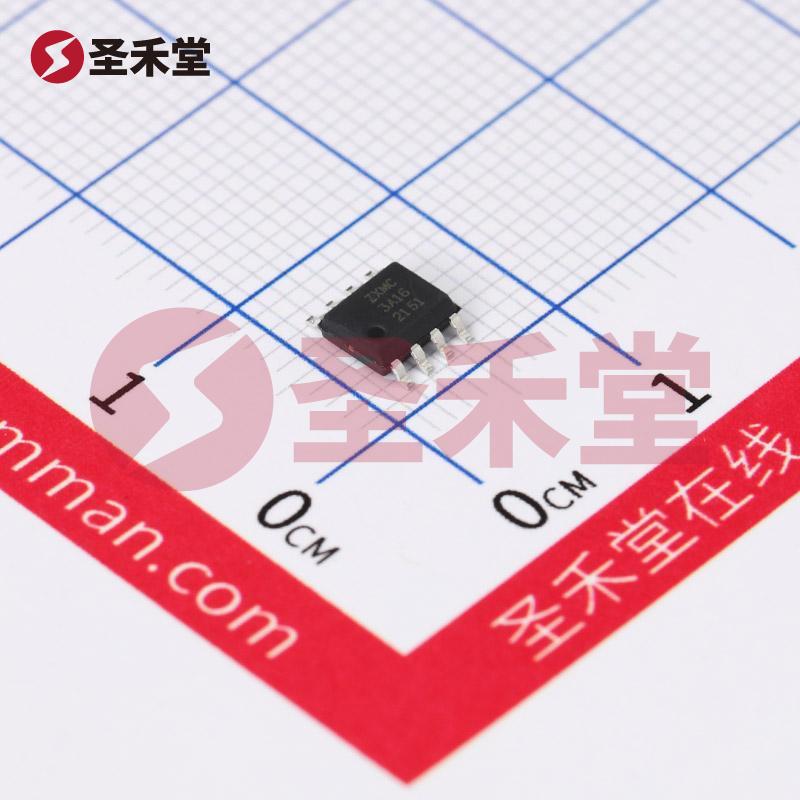

该产品采用标准的 SO-8 表面贴装型封装，尺寸为 3.90mm 宽，便于在自动化生产线进行快速装配。同时，SO-8 封装的设计减少了电路板空间需求，适合现代电子产品对空间和功耗的严苛要求。

应用场合
ZXMC3A16DN8TA 的性能特点使其非常适用于以下应用领域：

1. 电源管理：适用于开关电源、逆变器、LED 驱动器等高效电源设计。
2. 电机驱动：可用于直流电机或步进电机驱动电路中，提供良好的控制效果。
3. 信号开关：适合用于多种信号开关应用，确保信号完整性和低延迟。
4. 汽车电子：能够在高温和恶劣环境下稳定工作，适合用于汽车电气系统。
5. 工业控制：广泛应用于工业设备和自动化系统中，提升系统效率和响应速度。

结论
ZXMC3A16DN8TA 是一款高效、稳定且功能强大的 MOSFET 组件，凭借其优异的电气性能和广泛的应用适应性，为电子工程师和设计师提供了有效的解决方案。在设计中选择 ZXMC3A16DN8TA，不仅能提高电路性能，还能有效缩减系统成本，是各类电源和驱动应用的理想选择。
