DDTC115TUA-7-F

产品概述：DDTC115TUA-7-F

一、基本信息

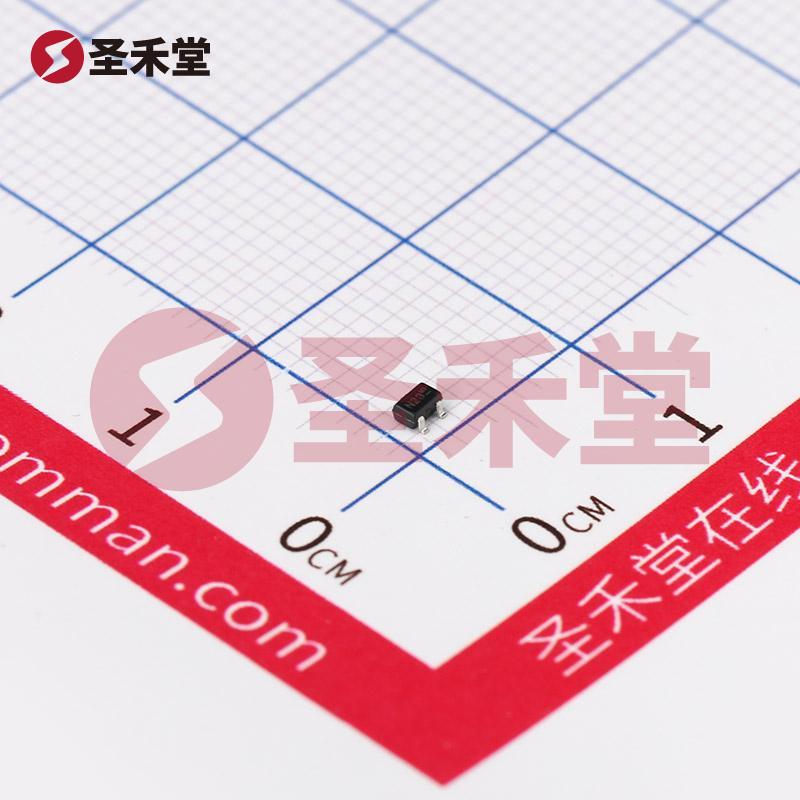

DDTC115TUA-7-F 是美台（DIODES）公司推出的一款高性能 NPN 型晶体管，封装采用 SOT-323。该器件专为低功耗应用设计，其容量和性能使其适合广泛的电子电路中，特别是在需要高频率控制的场合。该晶体管的主要特性包括最大集电极电流 (Ic) 为 100mA，集射极击穿电压 (Vce) 最大值为 50V，功率处理能力达到 200mW。

二、主要参数

• 晶体管类型: NPN，预偏压，这种类型的晶体管广泛应用于开关和放大电路中。
• Ic（最大集电极电流）: 100mA，适合多数小功率电机驱动和信号放大应用。
• Vce（集射极击穿电压）: 50V，提供稳定的工作环境，适用于各种电源电压的电路设计。
• R1（基极电阻）: 100kΩ，确保在基极驱动时具有良好的稳定性和控制能力。
• DC 电流增益 (hFE): 最小值 100 @ 1mA，5V，表明该器件在小信号的放大应用中具有良好的增益特性。
• Vce 饱和压降: 最大值 300mV @ 100µA，1mA，这表明在饱和状态下，该晶体管可以有效地降低电能损失，提高能效。
• 集电极截止电流 (ICBO): 最大值 500nA，显示出该器件在关闭状态时能够有效抑制漏电流，适合低功耗应用。
• 频率—跃迁: 250MHz，适合高频开关应用中的信号处理。
• 最大功率: 200mW，适合大多数中低功率的电子应用。
• 集成电路技术: 表面贴装型，采用 SOT-323 封装，为现代电子产品提供了紧凑的布局选择。

三、应用领域

DDTC115TUA-7-F 晶体管可广泛应用于多种领域，包括但不限于：

1. 信号放大: 由于其适中的增益特性，该器件非常适合用于低频到中频信号的放大。
2. 开关电路: 由于其低饱和压降和高集电极电流，适合用于开关电路控制，包括继电器驱动器和小功率电机控制。
3. RF 应用: 由于其较高的跃迁频率（250MHz），可用作射频信号的放大和开关。
4. 便携式设备: 由于功耗控制，该器件特别适用于需要低功耗的便携式电子设备。
5. 电子玩具和家电: 其高效能和小巧的封装形式使其在电子玩具和其它家用电器中的应用范围广泛。

四、优势

• 高效能: DDTC115TUA-7-F 的设计使其在较高的工作频率下也能保持稳定的性能，是高效电路设计的理想选择。
• 可靠性高: 低集电极截止电流和较低的饱和压降确保了其在长期工作中的稳定性和可靠性。
• 节省空间的设计: SOT-323 封装使得该器件在空间有限的应用（如手机和手持设备）环境中非常适用。

五、结论

DDTC115TUA-7-F 是一款兼具高性能和低功耗特性的 NPN 晶体管，旨在满足现代电子产品的多种应用需求。无论是在低功耗的便携设备，还是高频的射频应用中，DDTC115TUA-7-F 都能够提供强大的性能支持。其高增益、低饱和压降和优越的频率响应性能使其成为设计中不可或缺的重要元器件。
