型号:

74AUP1G09FZ4-7

品牌:DIODES(美台)
封装:X2-DFN1410-6
批次:23+
包装:编带
重量:-
其他:

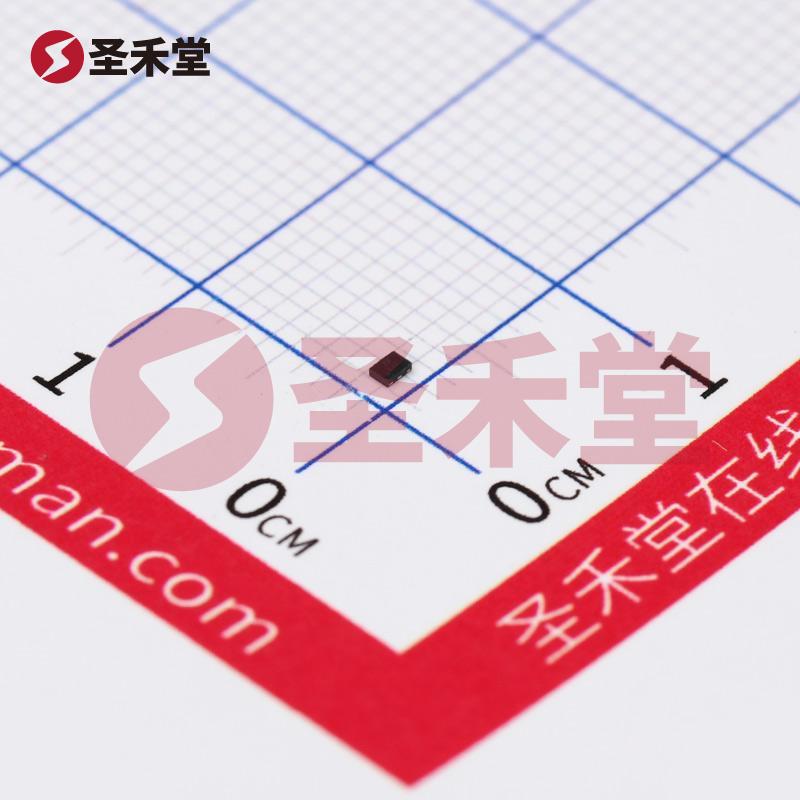

74AUP1G09FZ4-7 产品实物图片
74AUP1G09FZ4-7 一小时发货
描述:与门-IC-1-通道-开路漏极-X2-DFN1410-6
库存数量
库存:
5000
(起订量: 1, 增量: 1
最小包:5000
商品单价
梯度内地(含税)
1+
0.534
500+
0.382
2500+
0.347
产品参数
属性参数值
逻辑类型与门
通道数1
电源电压800mV~3.6V
静态电流(最大值)500nA
灌电流(IOL)4mA
高电平范围(VIH)1.6V~2V
低电平范围(VIL)700mV~900mV
逻辑电路的归属系列74AUP系列
最大传播延迟12.7ns@3.3V,30pF
工作温度-40℃~+125℃

产品概述:74AUP1G09FZ4-7

一、产品简介

74AUP1G09FZ4-7 是一款由 DIODES(美台)公司生产的单通道开路漏极与门(AND Gate)逻辑器件,采用表面贴装型封装(X2-DFN1410-6)。该器件在设计时充分考虑了低功耗及高性能的需求,主要适用于需要低电压和低静态电流消耗的数字电路应用,如移动设备、消费电子、计算机外设及其他需要逻辑控制的场合。

二、关键特性

  1. 开路漏极输出:74AUP1G09FZ4-7 采用开路漏极输出模式,这使得它在特定应用中能够实现更灵活的电路配置,特别是在多点连接的场合。

  2. 低电压操作:该器件的供电电压范围从0.8V到3.6V,能够满足现代电子产品对于高集成度和低功耗的要求。

  3. 快速传播延迟:在3.3V的供电条件下,最大传播延迟为12.7ns(典型条件为30pF),这使得其在高速数字电路中表现良好,适合需要快速开关和反应的应用。

  4. 宽工作温度范围:工作温度范围为-40°C至125°C,保证其在各种工作环境下的稳定性和可靠性。

  5. 低静态电流:最大静态电流为500nA,该特性对于电池供电的设备尤其重要,可大幅度延长电池寿命。

  6. 逻辑电平兼容性:该器件的高逻辑电平在1.6V至2V之间,低逻辑电平在0.7V至0.9V之间,能够兼容多种电压等级的逻辑电路,提供灵活性。

  7. 输出电流能力:最高输出电流为4mA,适合驱动小负载或与其他逻辑电路连接。

三、封装信息

74AUP1G09FZ4-7 采用 X2-DFN1410-6 封装类型,这是一种紧凑型表面贴装封装,尺寸小巧,适合高密度组装的PCB设计。封装设计也有助于提高其散热性能和电气性能,适应现代电子设备对空间和效率的双重要求。

四、应用领域

74AUP1G09FZ4-7 适合于广泛的应用领域,包括但不限于:

  • 消费电子:如智能手机、平板电脑及智能穿戴设备等,其低功耗特性特别适合于需要长时间工作的电池供电设备。

  • 通信设备:如无线路由器、网络交换机等,需要快速反应的逻辑功能,能有效提升整体系统性能。

  • 计算机外设:如键盘、鼠标等外设中的逻辑控制,能够满足快速与低功耗的要求。

  • 自动化控制:在各种传感器、执行器等模块中,作为逻辑控制单元提供高效的信号处理。

五、总结

74AUP1G09FZ4-7 作为一款性能优越的单通道与门逻辑器件,凭借其低功耗、高速度和广泛的应用兼容性,成为现代电子设计中不可或缺的重要元器件。无论是在成本效益、设计灵活性,还是在性能稳定性方面,它都为电子工程师提供了强有力的支持。选择 74AUP1G09FZ4-7,不仅能满足当前各种电子设备对于逻辑处理的需求,还能在未来的技术创新中提供更大的支持与可能性。
