DSS4160T-7 产品概述
一、产品简介
DSS4160T-7是一款高性能的NPN型晶体管,其集电极电流(Ic)最大可达1A,适合多种低功率放大和开关应用。该元件由知名品牌DIODES(美台)生产,采用SOT-23封装,具有优越的性能和可靠性,适合表面贴装技术(SMT)应用。凭借其出色的参数,DSS4160T-7广泛应用于消费电子、工业控制及通信设备等领域。
二、技术参数
- 晶体管类型:NPN
- 集电极电流(Ic)最大值:1A
- 集射极击穿电压(Vceo)最大值:60V
- Vce饱和压降(Vce(sat))最大值:280mV(在Ic = 100mA及1A时)
- 集电极截止电流(Ic(OFF))最大值:100nA
- 直流电流增益(hFE)最小值:200(在Ic = 500mA,Vce = 5V时)
- 功率耗散(Pd)最大值:725mW
- 频率响应:跃迁频率为150MHz
- 工作温度范围:-55°C至150°C(TJ)
- 封装类型:SOT-23
三、工作原理
作为一种NPN型晶体管,DSS4160T-7的工作原理基于电流控制—通过基极(B)的微小电流控制集电极(C)和发射极(E)之间的大电流。其适用的低饱和压降特性及高增益,使其在开关电路中实现快速切换及高效放大。
四、应用领域
由于其卓越的电气性能,DSS4160T-7可应用于以下多个领域:
- 消费电子:广泛用于音频放大器、数模转换器、功率放大器等设备中,提供可靠的信号处理能力。
- 工业控制:用于传感器、执行器及继电器驱动的控制电路,满足工业设备高效运行的需求。
- 通信设备:因其高频特性,适合用于高速度的信号放大与切换实现,例如射频放大器等。
- 电源管理:可用于开关电源电路中的输出调节、过载保护电路及状态指示灯等应用。
五、特性分析
- 高电流和电压承受能力:最大Ic为1A,Vce可承受60V,适合高功率电源管理应用。
- 低Vce饱和压降:280mV的饱和压降有效降低了能量损耗,提升系统的整体效率,尤其在大电流切换时。
- 优良的频率特性:150MHz的跃迁频率适用于高速信号处理和放大,确保了信号的完整性和时效性。
- 广泛的工作温度范围:-55°C至150°C的温度范围使得该晶体管适用于极端环境中的工业及军事应用。
六、封装与安装

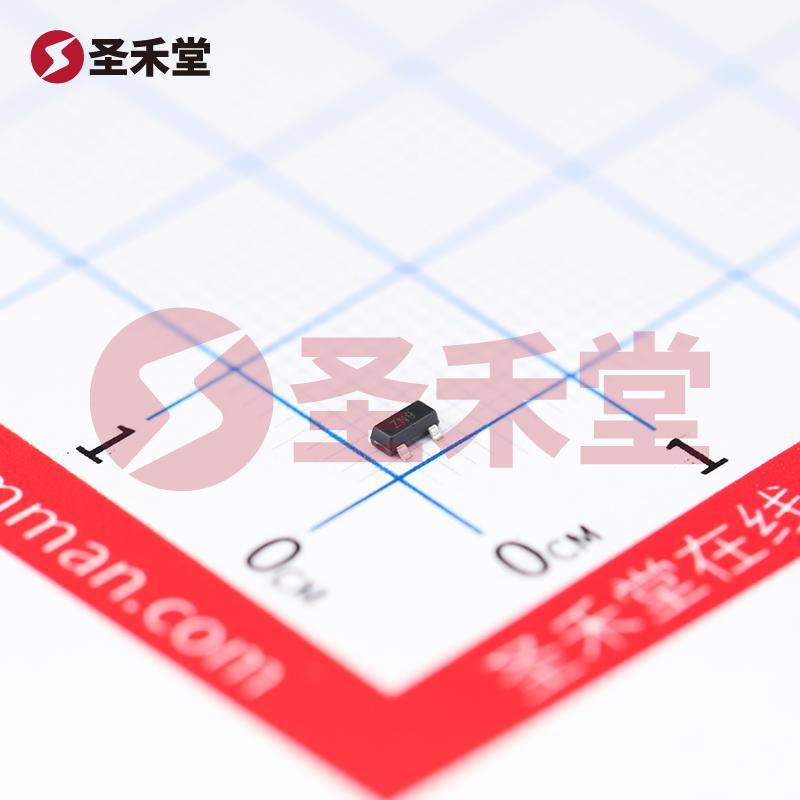

DSS4160T-7采用SOT-23封装,体积小巧,适合高密度PCB布局。表面贴装技术(SMT)的应用可以简化生产流程,提高组装效率,同时降低整体生产成本。
七、结论
DSS4160T-7是一款性能卓越、应用广泛的NPN型晶体管,凭借其优异的电气特性和可靠性,成为众多电子设计中的理想选择。无论是在消费电子、工业控制还是通信设备中,DSS4160T-7都能够提供高效且稳定的电流放大和开关功能,helping engineers to create innovative and reliable electronic solutions.
