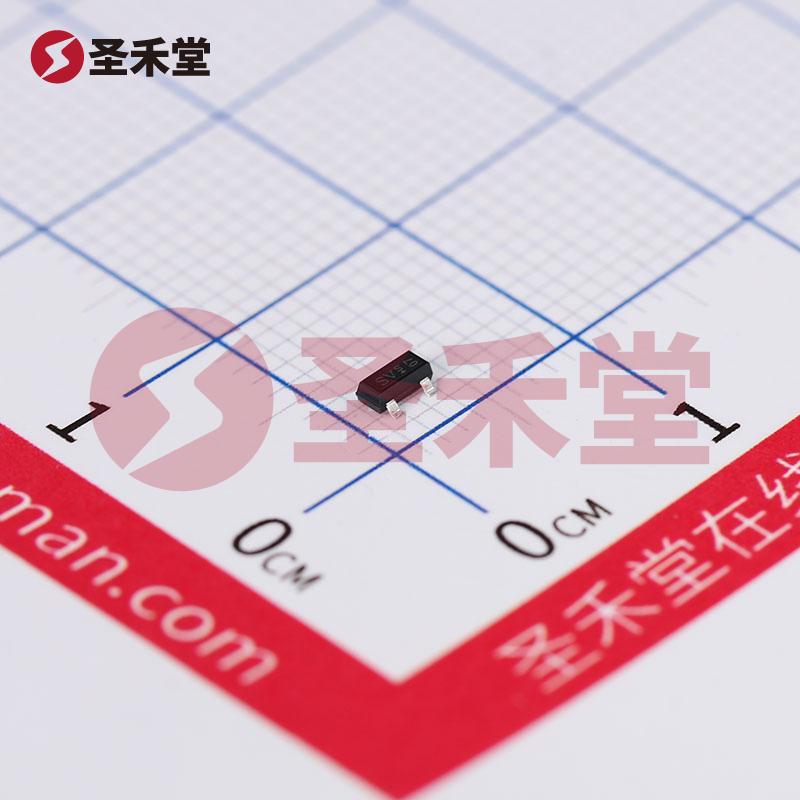

BSS214NH6327XTSA1

产品概述：BSS214NH6327XTSA1

概述

BSS214NH6327XTSA1 是一款高性能的 N 通道 MOSFET，广泛应用于各种电子电路中，尤其是在低功率和信号处理领域。其额定的漏源电压为20V，能够支持连续漏极电流高达1.5A，使其成为工程师在设计电源开关、信号放大以及逻辑电平转换等场景下的优选元件。

关键特点

1. 漏源电压和电流能力: BSS214NH6327XTSA1 的最大漏源电压为20V，能够在较低电压下稳定工作。这种设计为其在许多应用中的流行提供了基础，如便携式设备和低电压电源管理。最大连通电流为1.5A，适应了大多数小功率应用需求。

2. 低导通电阻: 在4.5V Vgs 驱动电压下，该 MOSFET 的最大导通电阻（Rds(on)）为140毫欧，这使得它在提供高效率的同时能够有效减少功耗。这一点在开关电源设计中尤为重要，因为低 Rds(on) 会显著降低功率损耗，进而提升整体系统效率。

3. 电荷存储特性: BSS214NH6327XTSA1 在5V下的栅极电荷（Qg）最大值为0.8nC，标志着其高效的开关特性。快速的开关时间对于高频开关电源及 RF 电路设计至关重要，能够有效减少延迟，并提升整个电路的响应速度。

4. 广泛的工作温度范围: 本产品的工作温度范围为-55°C 到 150°C，适用于各种严酷的工作环境。这一特性使得该 MOSFET 可广泛应用于工业控制、汽车电子及航空航天等领域。

5. 封装类型: BSS214NH6327XTSA1 采用 SOT-23-3 表面贴装封装，这种紧凑的封装不仅减少了PCB 的空间占用，也方便在高密度电路板上进行安装。SOT-23 封装具备良好的散热性能，对于提升元件的可靠性和稳定性发挥了重要作用。

6. 输入电容和 Vgs(th): 输入电容（Ciss）在10V下的最大值为143pF，确保了高输入阻抗的特性，适合在高频应用中使用。Vgs(th) 的最大值为1.2V，这意味着在较低的栅极电压下即可实现导通，进一步增强了其通用性。

应用领域

BSS214NH6327XTSA1 的应用领域非常广泛，包括但不限于：

• 开关电源: 广泛用于 DC-DC 转换器、LED 驱动电源、充电器等场合，因其高效率与低热量输出。
• 信号处理: 可适用于模拟开关、逻辑电平转换，尤其在低功耗电路中表现优异。
• 电机控制: 在小型电机或步进电机控制中，能够有效控制功率的开启与关闭。
• 汽车电子: 能够承受高温环境及波动电压，适合应用于汽车电子控制单元（ECU）。

总结

BSS214NH6327XTSA1 是一款性能卓越的 N 通道 MOSFET，凭借其低导通电阻、广泛的工作温度范围及高切换速度，成为电子设计工程师的理想选择。无论是在电源管理还是信号处理应用中，其稳定的性能和可靠性使其值得广泛使用。选择 BSS214NH6327XTSA1 可为项目带来更高的效率和更多的设计灵活性。
