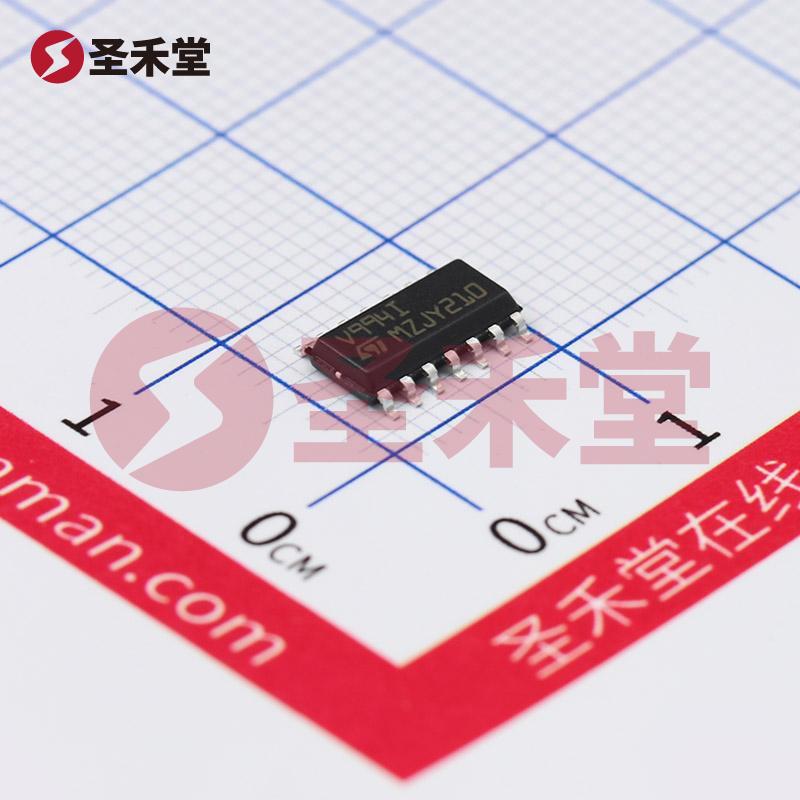

TSV994IDT

TSV994IDT 产品概述

一、产品简介

TSV994IDT 是意法半导体（STMicroelectronics）推出的一款高性能运算放大器，旨在满足现代电子设计中的各类要求。作为一款通用型运算放大器，TSV994IDT 拥有出色的电气性能和宽广的应用场景，尤其适用于通信、数据采集、信号处理等领域。

二、基础参数特性

1. 放大器类型: 本产品为通用类型运算放大器，适合多种应用场合。
2. 电路数: TSV994IDT 内部集成了四路独立放大电路，能够支持复杂的多通道信号处理。
3. 输出类型: 提供满摆幅输出，确保在最大输入范围内能够充分利用供电电压，实现精确的信号放大。
4. 压摆率: 压摆率达到 10V/µs，表明其能迅速回应输入变化，适合快速信号处理。
5. 增益带宽积: 为 20MHz，在高频应用中具有良好的增益特性，适合需要高频操作的场合。

三、电流与电压特性

1. 输入偏置电流: 仅为 1pA，这一极小的输入偏置电流使其具有极低的输入失真和高精度的信号处理能力，尤其在高阻抗应用中表现优异。
2. 输入补偿电压: 具备 100µV 的输入补偿电压，进一步提升了其线性响应及稳定性。
3. 供电电流: 供电电流为 820µA，确保在提供高性能的同时维持较低的功耗。
4. 输出电流/通道: 单通道最大输出电流为 35mA，足以驱动多种负载。
5. 供电电压: 该器件支持单/双极性供电，电压范围为 2.5V 至 5.5V，提供了良好的灵活性，可以适配不同的电源配置。

四、工作环境及反馈

1. 工作温度范围: TSV994IDT 的工作温度范围宽广，达到 -40°C 到 125°C，使其适合在极端环境条件下工作，特别适用于工业、汽车和军事等领域。
2. 安装类型: 选用表面贴装型（SMD）设计，便于自动化生产，提高了制程效率和产品可靠性。

五、封装及安全性

1. 封装类型: 使用 14-SO 封装，符合行业标准，便于嵌入多种设备和电路板设计中，尺寸为 0.154 英寸（3.90mm 宽）。
2. 供应商器件封装: 14-SO 的设计确保在空间有限的电子产品中仍能提供优良的性能表现与热管理。

六、应用场景

TSV994IDT 广泛应用于：

• 信号放大：用于音频、视频或传感器信号的放大，确保信号的完整性与强度。
• 数据采集系统：适合应用在 ADC 输入，能够有效提高采集精度。
• 通信设备：在基站、调制解调器等设备中，用于信号处理和滤波。
• 工业控制：在传感器接口、自动控制和监测系统中发挥重要作用。

七、总结

TSV994IDT 作为一款高性能四路运算放大器，以其优异的电气特性、灵活的供电设计和广泛的应用范围，成为了高端电子产品设计者的优选器件。通过其超低的输入偏置电流和宽广的工作温度范围，TSV994IDT 为各种复杂应用提供了可行的解决方案，助力工程师在设计和开发中的创新与突破。
