6N137

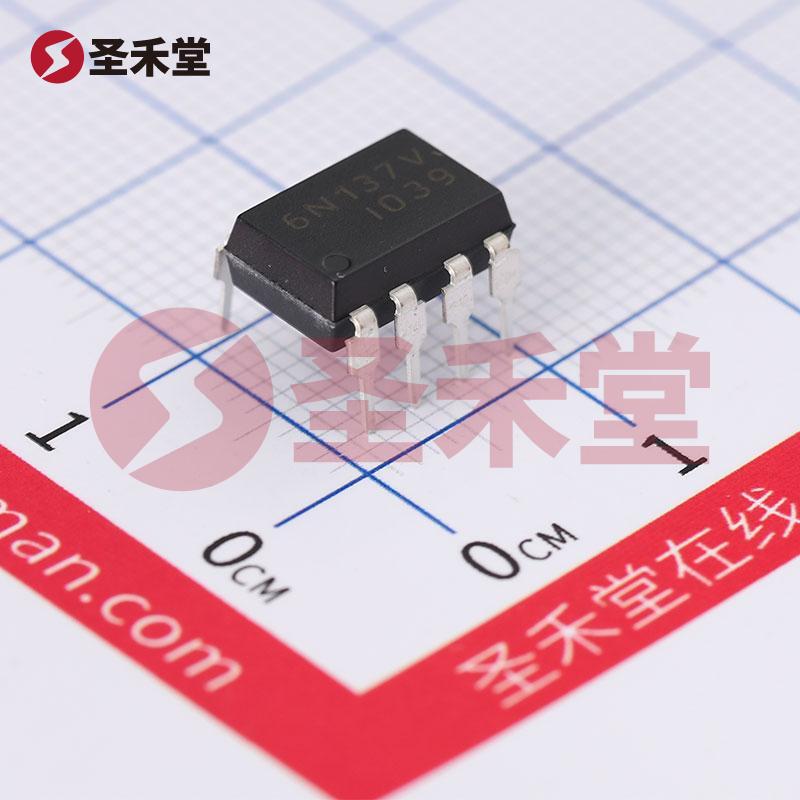

6N137 产品概述

产品名称: 6N137
类型: 光耦合器
制造厂商: ISOCOM（英国安数光）
封装类型: 8-DIP（0.300"，7.62mm）

1. 概述

6N137是一款高性能的光耦合器，广泛用于电气隔离及信号传输的应用场景。其独特的设计允许在高达5000Vrms的隔离电压和共模瞬变抗扰度达到5kV/µs的情况下，安全实现信号的传输。适用于要求严格的工业环境和高频率的信号反馈系统，这是因为其数据速率可达10Mbps，能够满足大部分高速度通信的需求。

2. 主要规格

• 通道数: 1通道
• 输入类型: 单端DC信号，兼容多种控制信号的输入。
• 输出类型: 开路集电极输出，适合大多数与逻辑电平设备的连接。
• 输出电流: 每通道最大输出电流可达50mA。
• 供电电压: 工作电压为7V，适应多种电源设计。
• 工作温度范围: -55°C至85°C，确保在恶劣环境中的正常工作。

3. 性能特点

• 快速响应: 传播延迟tpLH和tpHL的最大值均为75ns，适用于追求快速信号传输的场合。
• 上升/下降时间: 典型的上升时间为40ns，下降时间为10ns，优化了信号转换的效率，提高了数据处理速度。
• 正向电压特性:典型正向电压（Vf）为1.4V，在正常工作条件下，确保了元件的稳定性和可靠性。

4. 应用领域

6N137光耦合器因其高电压隔离能力和优良的抗干扰性能，广泛应用于以下领域：

• 工控设备: 用于隔离控制电路与高电压部分，确保操作安全。
• 通信设备: 在数据传输中避免由于地电位差引发的信号失真。
• 变化检测与测量仪器: 适用于对变化信号的快速隔离和转换。
• 自动化系统: 在自动化设备中实现信号传输的电气隔离，从而保护微控制器和其它敏感元件。

5. 设计优势

• 由于具有良好的温度和电压特性，6N137能够在严苛的工作条件下提供长期的可靠性，且维护成本低。
• 其开路集电极输出设计，简化了与用户电路的问题。
• 由于采用8-DIP封装，使得在PCB布局方面更加灵活，有助于优化电路设计。

6. 结论

作为一款高性能的光耦合器，6N137凭借其优异的电气特性和坚固的结构设计，能够在多种应用中提供可靠的解决方案。它适合需要高电流、高速传输和强电气隔离的各种电子设备，是工业、电信和自动化系统中不可或缺的关键元件。ISOCOM的6N137，以其可靠的性能和高质量的标准，为开发人员与设计师提供了一个值得信赖的选择。
