AP5726WG-7

AP5726WG-7 产品概述

产品类型和用途

AP5726WG-7 是一款高效的升压 DC-DC 稳压器，专为LED驱动应用而设计。其内置开关和高频操作的特点使其在小型化和高效能驱动LED方面表现得尤为突出。这款器件所采用的升压拓扑结构能够在输入电压范围为2.7V至5.5V的条件下，将电压提升至所需水平，从而为各种LED应用提供稳定的电力支持，特别是在手持设备、便携式电子产品和背光系统的使用场景中。

功能与规格

AP5726WG-7 的关键规格如下：

• 输入电压范围: 设备能够在2.7V至5.5V的输入电压下正常工作，确保其在多种环境条件下皆能稳定运行。
• 输出电流: 最高750mA的输出电流，使其可以支持多颗LED同时发光，满足高亮度需求。
• 开关频率: 1.2MHz的开关频率，提供了出色的效率和良好的电磁兼容性，使其在实际应用中表现出色。
• 调光功能: 具备PWM调光功能，用户可以通过调节脉冲宽度来精确控制LED亮度，适应不同的使用场景和需求。
• 工作温度范围: 设备的工作温度范围为-40°C至85°C，使其适合在恶劣环境中使用，从工业设备到消费电子产品皆可广泛应用。

封装与安装

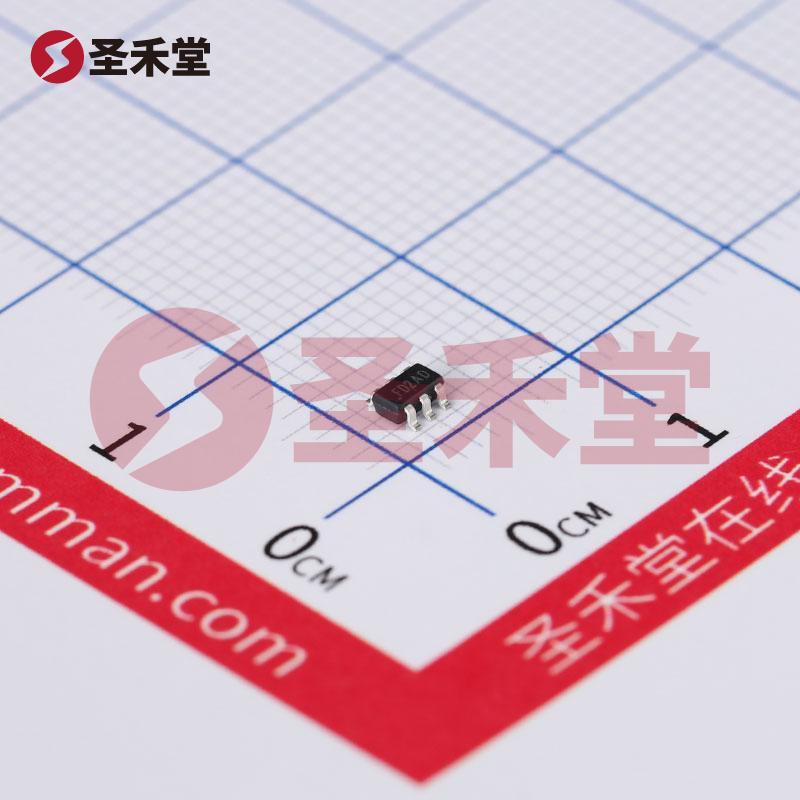

AP5726WG-7采用SOT-26封装，具备出色的空间效率，适合表面贴装技术（SMT）。紧凑的尺寸符合现代电子设备对小型化和轻量化的设计需求。同时，SOT-26封装有助于降低电路板的布线复杂度，提高整体产品的可靠性。

应用领域

AP5726WG-7 特别适合应用于背光系统，例如 LCD 产品中的背光灯和键盘照明。此外，其高效能也使其在其他 LED 驱动应用中得以使用，包括：

• 便携式电子设备（如手机、平板电脑等）
• 汽车照明（如仪表板照明）
• 显示器和商业广告灯箱
• 消费电子产品的灯光效果

性能优势

1. 高效率: 内置开关设计和高频率操作使得AP5726WG-7 在转换过程中损耗极小，提升了整体能源利用率。
2. 灵活性: 可调的PWM调光功能使得此产品在各种应用场景中都能轻松满足用户对亮度的不同需求。
3. 可靠性: 适应性强的工作温度范围和优越的封装设计，确保了产品在不同环境下的稳定性和长寿命。

总结

作为美台（DIODES）推出的一款出色的LED驱动器，AP5726WG-7 提供了一套全面的解决方案来满足现代电子应用对于升压稳压器的需求。无论是在便携式设备还是其他LED照明应用中，其卓越的性能和设计都使其成为了市场上的热门选择。通过选择AP5726WG-7，设计工程师可以确保其产品在效率、灵活性与可靠性方面，均能达到行业的高标准。
