ZXMN7A11KTC

ZXMN7A11KTC 产品概述

一、产品概述

ZXMN7A11KTC 是一款高性能的 N 通道 MOSFET（场效应管），由知名供应商 DIODES（美台）生产，专为中高频及高功率电子应用设计。该器件具有良好的导通性能和较低的导通电阻，适用于各种电源管理、开关电源、马达驱动和负载开关等应用。其采用 TO-252 封装，适合表面贴装，便于在现代电子组件中使用。

二、主要参数

1. FET 类型：N 通道
2. 技术：MOSFET（金属氧化物半导体场效应晶体管）
3. 漏源电压 (Vdss)：70V，能够支持高电压应用，使其在多种电源和负载环境中具有广泛的适应性。
4. 连续漏极电流 (Id)：4.2A（在 25°C 状况下），保证了 MOSFET 能够在持续负载条件下稳定工作。
5. 导通电阻 (Rds On)：在 10V 驱动电压下，最大导通电阻为 130 毫欧 @ 4.4A，较低的导通电阻意味着在开关状态下的能量损失较小，能够有效提高系统的效率。
6. 栅极阈值电压 (Vgs(th))：最大值为 1V @ 250µA，适合低压驱动，这使得驱动电路更加简单，降低了设计复杂度。
7. 栅极电荷 (Qg)：7.4nC @ 10V，较低的栅极电荷使得驱动电路反应快速，有利于提升开关频率。
8. 输入电容 (Ciss)：298pF @ 40V，大容量的输入电容有效避免了高频干扰，稳定了整体性能。
9. 功率耗散 (Pdiss)：最大功耗为 2.11W（在 25°C 下），具有良好的热管理性能，适应多种工作环境。
10. 工作温度范围：-55°C 至 150°C，适用性广泛，能够在极端环境下稳定运行。
11. 安装类型：表面贴装型，便于自动化生产和提高集成度。

三、封装与尺寸

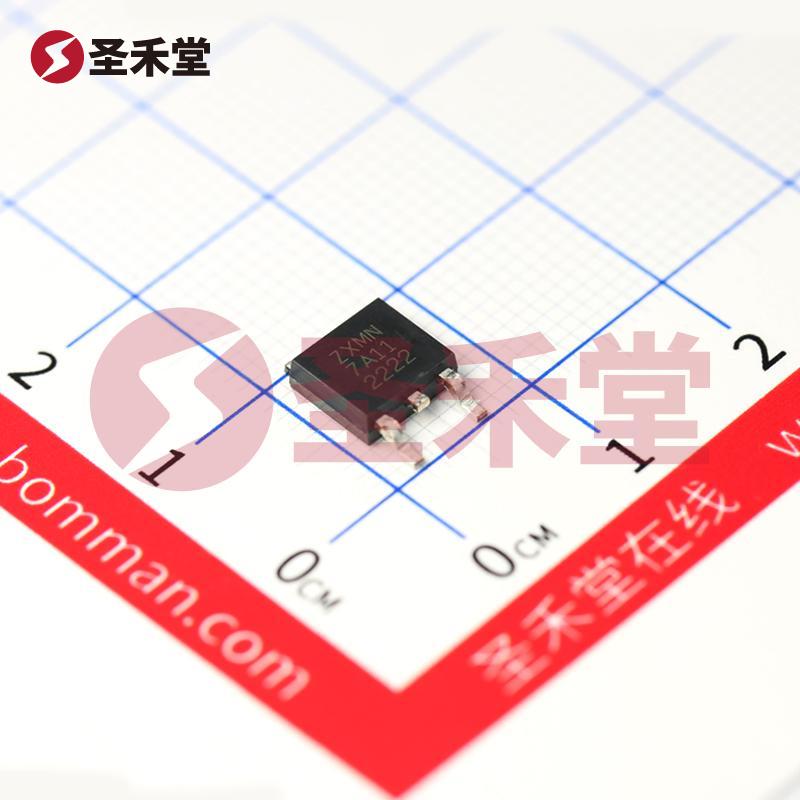

ZXMN7A11KTC 采用的 TO-252 封装（DPAK），该封装采用 2 引线 + 接片设计，适合表面贴装，为设计提供了更好的空间利用率。TO-252 封装特别适合需要大量电流散热的应用，能够有效提升热导性能，确保器件在高功率输出下的稳定性。

四、应用领域

ZXMN7A11KTC 的高度适应性使其在多个领域中得到了广泛应用，包括但不限于：

• 开关电源：作为主要的开关元件，ZXMN7A11KTC 可提高电源效率，降低能量损失。
• 电机驱动：提供高效的电流控制，在电机启动和运行中保持高效能。
• 负载开关：在各种负载应用中实现快速开关，提升系统响应速度。
• 逆变器：在光伏发电和电动车辆应用中，ZXMN7A11KTC 的高效性能助力实现更好的能量转换性能。

五、总结

综上所述，ZXMN7A11KTC 是一款性能优异、应用广泛的 N 通道 MOSFET。凭借其较高的漏源电压、合理的导通电阻和宽广的工作温度范围，该器件为现代电子设计提供了灵活性与高效率。无论是在工业还是消费电子产品中，ZXMN7A11KTC 都是一个值得推荐的选择，能够在提供稳定性能的同时，有效支持电力转换与控制的需求。
