2DC4617Q-7-F

产品概述: 2DC4617Q-7-F

一、基本信息

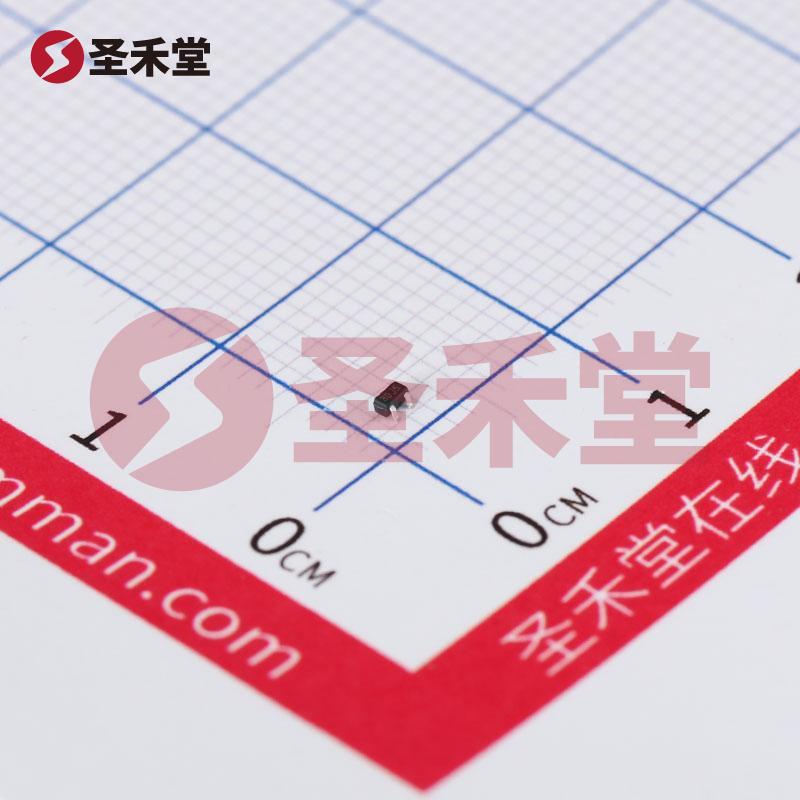

2DC4617Q-7-F 是一个高性能 NPN 型三极管，主要应用于各种低功耗电子电路中。该器件由 DIODES（美台）公司制造，采用 SOT-523 表面贴装封装，具有小巧的体积和优良的电性能，适用于空间受限的设计。该器件的关键参数包括集电极电流最大值为 150mA，工作电压最大值为 50V，最大功耗为 150mW，并且具有良好的增益特性和高频响应能力。

二、关键特性

1. 电流与电压特性

   • 2DC4617Q-7-F 的集电极电流（Ic）最大值为 150mA，适合驱动各种负载，包括小型电机、继电器和 LED 等。
   • 集射极击穿电压（Vce(max)）可达 50V，使得该器件适用于多种电源电压环境，提供了一定的设计灵活性。
   • 饱和压降（Vce(sat)）达到 400mV（在 5mA 和 50mA 条件下），这表明在导通状态下，该器件的功耗相对较低，从而提高了电路的整体效率。

2. 增益特性

   • 在较低的基极电流（Ib）下，2DC4617Q-7-F 仍能维持较高的直流电流增益（hFE）。在 1mA 基极电流、6V 供电条件下，最低直流电流增益可达到 120，这使得该器件在大多数应用场合下能够实现较高的开关效率。

3. 泄漏电流

   • 集电极截止电流（ICBO）最大值为 100nA，这表示在开关关断时，漏流极低，可以显著降低功耗，适用于高精度和高可靠性要求的电路。

4. 频率特性

   • 2DC4617Q-7-F 的跃迁频率达到了 180MHz，说明该器件特别适合高频开关应用，如 RF 发送器和接收器等。

5. 温度范围

   • 该器件的工作温度范围为 -55°C 至 150°C，表现出良好的环境适应性，适合用于苛刻的工业和汽车环境。

6. 封装与安装

   • SOT-523 封装设计使得 2DC4617Q-7-F 适合表面贴装技术（SMT），便于自动化生产与组装，缩短了生产周期，提高了生产效率。

三、应用场景

2DC4617Q-7-F 的特性使其非常适用于多个电子应用场景，例如：

• 音频放大器：由于其高增益性能和低噪声特性，适合用作音频信号放大和处理。
• 信号开关：在无线通信和数据信号处理电路中，可用作高速信号开关。
• 功率放大器：在需要大电流驱动的场合，如电机控制和高功率 LED 驱动，2DC4617Q-7-F 可作为功率放大器使用。
• 开关电源：该器件的高频特性使其适合用于开关电源的主开关元件。
• 汽车电子：凭借其宽广的工作温度范围，2DC4617Q-7-F 非常适合用于汽车控制系统。

四、总结

综上所述，2DC4617Q-7-F 是一款综合性能优越的 NPN 三极管，具有出色的电流、电压承受能力及高频特性，广泛适用于低功耗、高效率的电子应用。无论是在消费电子、工业控制还是汽车电子领域，该器件都能提供可靠的性能，并满足实际应用中的各种需求。随着科技的不断进步，2DC4617Q-7-F 将为构建更高效的电子产品提供强有力的支持。
