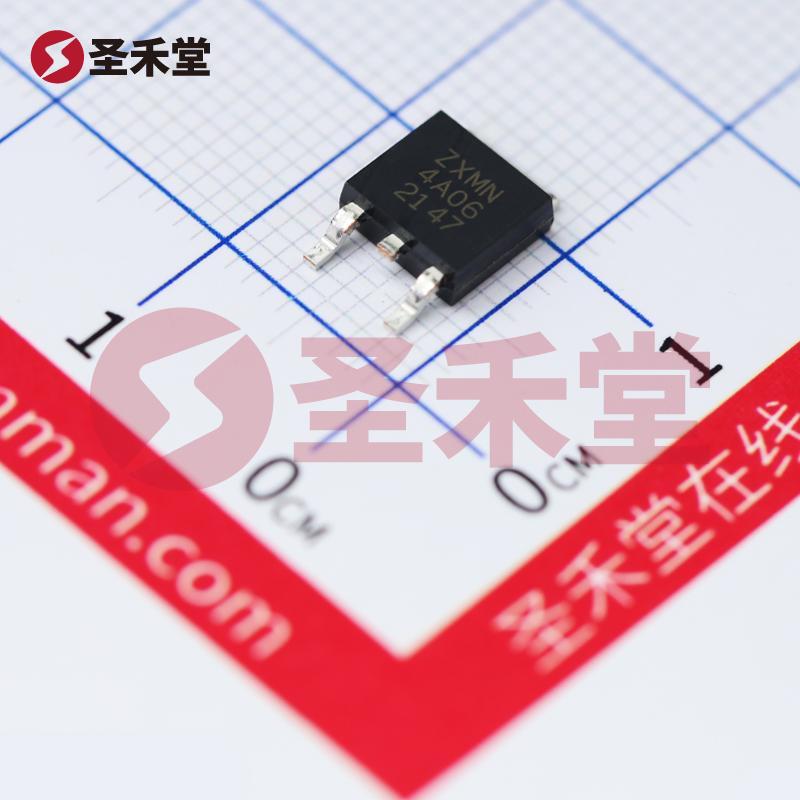

型号：
ZXMN4A06KTC
品牌：DIODES(美台)
封装：TO252
批次：21+
包装：编带
重量：-
其他：
-
描述：绝缘栅场效应管（MOSFET）
库存数量
库存：
2420
（起订量: 1, 增量: 1）
最小包：2500
商品单价
梯度内地(含税)
1+
4.12
100+
3.44
1250+
3.13
产品参数
属性参数值
制造商Diodes Incorporated
包装卷带（TR）
零件状态有源
FET 类型N 通道
技术MOSFET（金属氧化物）
25°C 时电流 - 连续漏极 (Id)7.2A（Ta）
驱动电压（最大 Rds On，最小 Rds On）4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）50 毫欧 @ 4.5A，10V
不同 Id 时 Vgs(th)（最大值）1V @ 250µA
Vgs（最大值）±20V
功率耗散（最大值）2.15W（Ta）
工作温度-55°C ~ 150°C（TJ）
安装类型表面贴装型
供应商器件封装TO-252-3
封装/外壳TO-252-3，DPak（2 引线 + 接片），SC-63
漏源电压（Vdss）40V
不同 Vgs 时栅极电荷 (Qg)（最大值）17.1nC @ 10V
不同 Vds 时输入电容 (Ciss)（最大值）827pF @ 20V
ZXMN4A06KTC 产品概述
ZXMN4A06KTC 是一款由美台半导体（Diodes Incorporated）制造的高效能N沟道金属氧化物半导体场效应管（MOSFET），广泛应用于各种电子设备和电路中，尤其是在开关电源、马达驱动和功率放大器等场合。该产品得到业界的广泛认可，主要凭借其卓越的电气特性、耐高温能力和便于表面贴装的设计。
主要参数与特性
制造商与封装：
- 生产厂家：Diodes Incorporated
- 封装形式：TO-252，采用卷带（TR）包装，方便自动化贴片生产，适合高密度印刷电路板（PCB）应用。
电气参数：
- 漏极连续电流（Id）：在25°C环境温度下，ZXMN4A06KTC 能够承受最大连续漏极电流为7.2A，这使得该器件非常适合中高功率应用。
- 导通电阻（Rds(on)）：在不同的栅源电压（Vgs）下，器件的导通电阻最大值为50 毫欧这表明其在开启状态下能显著减少功率损耗，从而提高整个电路的效率。
- 栅源电压（Vgs）：该MOSFET能够支持±20V的栅源电压，确保了在各种驱动条件下的可靠工作。
- 漏源电压（Vds）：最大漏源电压为40V，可以在多种应用环境下保持稳定性和安全性。
开启特性：
- 阈值电压（Vgs(th)）：在250µA漏电流下，最大阈值电压为1V，提供了良好的开启灵敏度，适用于低电压驱动的应用。
- 栅极电荷（Qg）：在10V驱动下，栅极电荷为17.1nC，显示出该设备快速开关能力，适合高频开关应用。
结温与功耗：
- 工作温度范围：ZXMN4A06KTC的工作温度范围为-55°C至150°C，显示出其在极端环境下的可靠性。
- 最大功率耗散：该器件的最大功率耗散为2.15W，能够有效处理大量功率，增加了应用的灵活性。
电容特性：
- 输入电容（Ciss）：在20V下，输入电容值为827pF，这表明在开关过程中其对信号的影响较小，能够保持较好的时域响应。
应用领域
ZXMN4A06KTC广泛应用于多个领域，主要包括：
- 开关电源：该MOSFET能够在高效率、低功耗条件下迅速切换，非常适合在各种开关电源中充当开关元件。
- 电机驱动：由于其良好的电流处理能力，ZXMN4A06KTC可以用于直流电机的驱动控制，提高驱动精度。
- LED驱动电路：在LED驱动电路中，该MOSFET能够简化电路设计，同时提供必要的电流控制。
总结
ZXMN4A06KTC以其优越的电气性能、宽广的工作温度范围及良好的开关特性，成为现代电子电路设计中不可或缺的元器件。其高效能、高可靠性和灵活性使其在各种应用中都能表现出色，适合用于低电压、高频率的电子产品。借助美台半导体在该领域的丰富经验，ZXMN4A06KTC无疑是希望在其设计中实现高性能电源转换与控制的工程师们的理想选择。
