描述：三极管(BJT) 2W 12V 3A NPN SOT-89-3
库存数量
库存：
185
（起订量: 1, 增量: 1）
最小包：1000
商品单价
梯度内地(含税)
1+
1.46
1000+
1.34
产品参数
属性参数值
晶体管类型NPN
集电极电流(Ic)3A
集射极击穿电压(Vceo)12V
功率(Pd)2W
直流电流增益(hFE@Ic,Vce)500@100mA,2V
特征频率(fT)150MHz
集电极截止电流(Icbo)100nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)40mV@0.1A,1mA
工作温度-55℃~+150℃

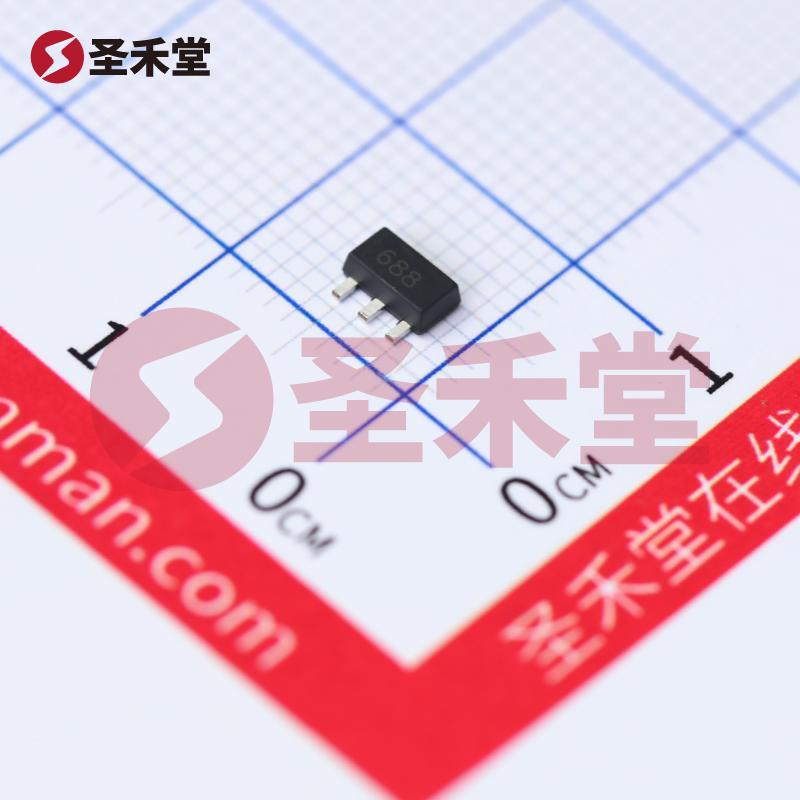

FCX688BTA 产品概述
产品简介
FCX688BTA是一款高性能的NPN型晶体管，专为各类电子应用设计，尤其适合用于开关、放大和信号处理等电路。该产品以其优异的电气特性和宽广的工作温度范围而闻名，能够满足多种工业及消费电子需求。作为美台（DIODES）公司的产品，FCX688BTA在可靠性、稳定性和功耗控制等方面具有显著优势。
主要参数
- 晶体管类型: NPN
- 最大集电极电流 (Ic): 3A
- 集射极击穿电压 (VCE, 最大值): 12V
- 饱和压降 (VCE(sat)): 在不同的基极电流 (Ib) 和集电极电流 (Ic) 下，最大值为400mV（@50mA，4A）
- 集电极截止电流 (ICBO): 最大值为100nA
- 直流电流增益 (hFE): 最小值为500（@100mA，2V）
- 最大功率耗散: 2W
- 频率响应: 跃迁频率为150MHz
- 工作温度范围: -55°C至150°C（TJ）
- 封装类型: TO-243AA/SOT-89-3，表面贴装型
典型应用
FCX688BTA适用于各种场合，包括但不限于：
- 开关电源: 由于其高Ic值和良好的频率特性，可以高效地在开关电源设计中使用。
- 信号放大: 凭借其高增益特性，FCX688BTA可在音频和无线通信应用中用于信号放大。
- 逻辑电路: 在数字电路中，FCX688BTA可以作为开关元件，实现二进制逻辑操作。
- 功率放大器: 适用于RF放大器应用，尤其是在高频操作条件下表现出色。
优势分析
- 高电流增益: 最低hFE达500，能够有效提高电路的工作效率，减小驱动电流的需求，特别是在低功耗应用中尤为重要。
- 宽工作温度范围: -55°C至150°C的工作温度范围使该器件适用于高温和低温的环境，提供了广泛的应用可能性。
- 低饱和压降: 400mV的低饱和压降，能够在最小化功率损耗的同时，确保在高负载条件下也能将电流有效地导出。
- 极小的封装: SOT-89-3表面贴装型封装不仅节省了PCB空间，还简化了自动化生产过程，提高了组装效率和制造成本的控制。
选用建议
在设计电子电路时，选择FCX688BTA作为晶体管的方案需考虑以下几点：
- 负载要求: 确保集电极负载在3A以下，以防止被击穿。
- 散热管理: 虽然该元器件的最大功率能力为2W，但仍需合理设计散热，以确保在高功率下稳定运行。
- 电源电压: 使用时需确保电源电压不超过12V，以避免损坏元器件。
结论
FCX688BTA因其出色的电气特性和优异的制造工艺，为各种电子应用提供了可靠的性能。无论是在高频放大器、开关电源，还是在逻辑电路中，这款NPN型晶体管都能有效满足设计需求。选择FCX688BTA，意味着您选择了性能、耐用性及灵活性相结合的优质电子元器件。
