IPA70R360P7SXKSA1

产品概述：IPA70R360P7SXKSA1

制造商概述 IPA70R360P7SXKSA1是由德国知名的半导体制造商Infineon Technologies出品的一款高功率N沟道MOSFET，属于其标志性的CoolMOS™ P7系列。Infineon凭借其在能效、功率管理和自动化领域的技术积累，为电子行业提供创新和高性能的解决方案，旨在满足日益严格的能耗标准和应用需求。

产品特性 IPA70R360P7SXKSA1具有以下显著特性：

• 高电压与电流能力：该MOSFET可以承受高达700V的漏源电压，最大连续漏极电流为12.5A，这使其非常适合应用于高压和高电流环境。
• 低导通电阻与高效能：在25°C时的最大导通电阻为360mΩ（在3A、10V条件下），确保了低损耗和高效能的功率转换，适用于以效率为关键的电源管理应用。
• 宽工作温度范围：产品可在-40°C至150°C的温度范围内稳定工作，提供了良好的环境适应能力，适合严苛的工业和汽车应用。
• 低栅极电荷：最大栅极电荷Qg为16.4nC（在10V时），意味着快速开关速度和低驱动功耗，适合高频应用。

应用场景 IPA70R360P7SXKSA1广泛应用于多个领域，主要包括但不限于：

1. 电源管理：由于其优良的导通性能和低能耗特性，本产品非常适合用于开关电源（SMPS）和DC-DC转换器。
2. 工业自动化：在电机驱动和控制应用中，能够满足高电流和电压的要求，同时保证效率和可靠性。
3. 消费电子：如电视、音响等高性能设备中，作为开关器件提高整体能效。
4. 汽车电子：在高压应用中，如电动汽车的逆变器和电源管理系统，确保设备的稳定性和安全性。

技术参数分析

• 温度特性：在高温环境下，IPA70R360P7SXKSA1表现出优良的热管理能力，最大功率耗散能力为26.4W（当结温为Tc时），适合多种高温工作场景。
• 驱动电压：需要注意的是，产品对栅极驱动电压有要求，推荐使用10V进行最佳性能。在此电压下，能够确保其获得最低的导通电阻。
• 输入电容：在400V时，输入电容Ciss最大为517pF，具有较低的输入电容性，允许较快的开关速度，并降低驱动器对驱动功率的需求。

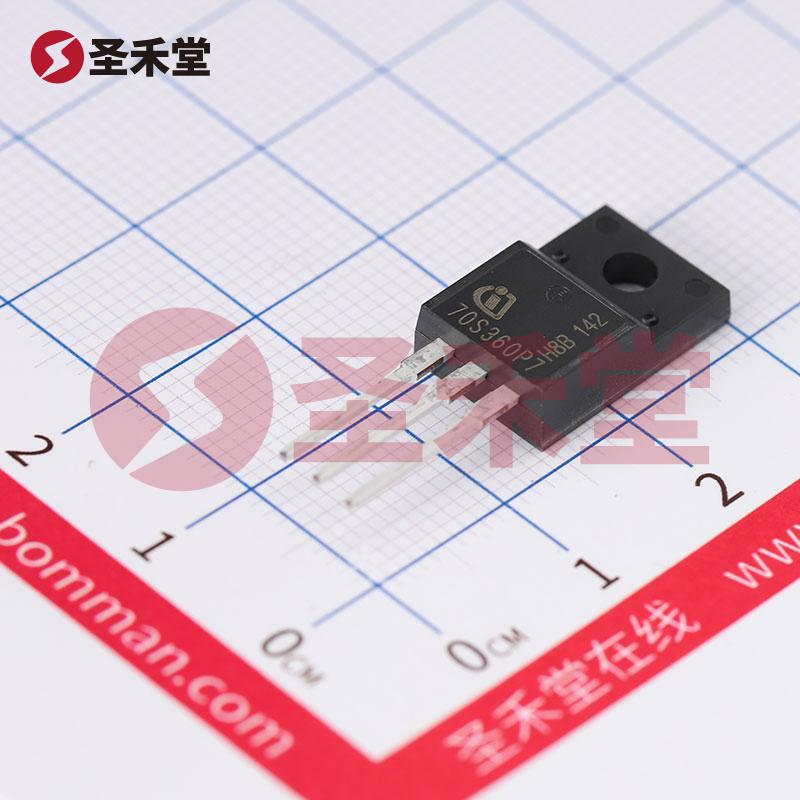

封装与安装 IPA70R360P7SXKSA1采用TO-220-3FP封装，这种封装方式有助于有效的热散逸，适合高功率应用的散热需求，同时方便通孔安装，适合各种PCB设计。

结论 总的来说，IPA70R360P7SXKSA1是一款具有高电压、大电流、低导通电阻和宽工作温度范围的N沟道MOSFET，适合于高效能、严苛环境下的电源管理和自动化应用。凭借Infineon在半导体技术领域的深厚积累，这款产品为提升能效和性能提供了强有力的支持，是当前电子产品与系统设计者的理想选择。
