描述：Infineon technologies offers automotive and industrial manufacturers a broad portfolio of N and P-Channel Small Signal MOSFETs that meet and exceed the highest quality requirements in well-known industry standard packages. With unmatched levels of reliability and manufacturing capacity these components are ideally suited for a wide variety of applications including LED lighting , ADAS , body control units , SMPS and motor control .
库存数量
库存：
688
（起订量: 1, 增量: 1）
最小包：1000
商品单价
梯度内地(含税)
1+
2.32
50+
1.79
产品参数
属性参数值
FET 类型N 通道
技术MOSFET（金属氧化物）
漏源电压（Vdss）200V
25°C 时电流 - 连续漏极 (Id)660mA（Ta）
驱动电压（最大 Rds On，最小 Rds On）4.5V，10V
不同 Id、Vgs 时导通电阻（最大值）1.8 欧姆 @ 660mA，10V
不同 Id 时 Vgs(th)（最大值）1.8V @ 400µA
不同 Vgs 时栅极电荷 (Qg)（最大值）16.1nC @ 10V
Vgs（最大值）±20V
不同 Vds 时输入电容 (Ciss)（最大值）357pF @ 25V
功率耗散（最大值）1.8W（Ta）
工作温度-55°C ~ 150°C（TJ）
安装类型表面贴装型
供应商器件封装PG-SOT223-4
封装/外壳TO-261-4，TO-261AA

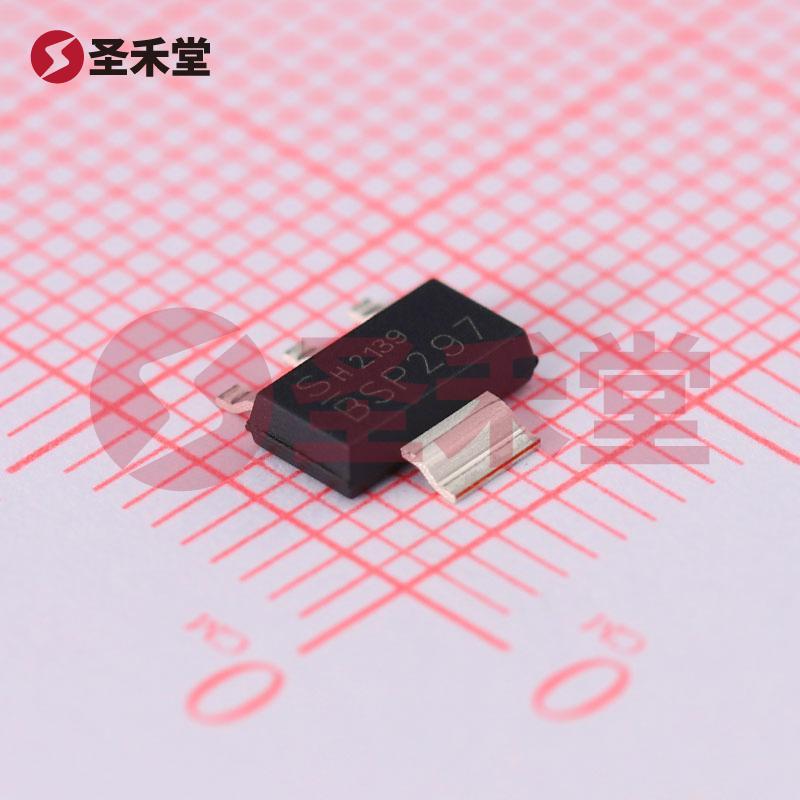

BSP297H6327XTSA1 产品概述
一、产品简介
BSP297H6327XTSA1 是由英飞凌（Infineon Technologies）公司制造的一款高性能 N 通道 MOSFET，广泛适用于汽车和工业领域。该器件以其优越的性能和可靠性，满足了多种应用需求，包括LED照明、先进驾驶辅助系统（ADAS）、车身控制单元、开关电源（SMPS）及电机控制等。
二、技术规格
- FET 类型：N 通道 MOSFET
- 漏源电压（Vdss）：200V
- 25°C 时电流 - 连续漏极 (Id)：660mA
- 驱动电压（最大 Rds On，最小 Rds On）：4.5V，10V
- 导通电阻（最大值）：1.8 欧姆 @ 660mA，10V
- Vgs(th)（最大值）：1.8V @ 400µA
- 栅极电荷 (Qg)（最大值）：16.1nC @ 10V
- Vgs（最大值）：±20V
- 输入电容 (Ciss)（最大值）：357pF @ 25V
- 功率耗散（最大值）：1.8W
- 工作温度范围：-55°C ~ 150°C （TJ）
- 封装类型：SOT-223
- 供应商器件封装：PG-SOT223-4
- 其它封装：TO-261-4，TO-261AA
三、产品特点
高耐压：该MOSFET具备高达200V的漏源电压，使其在高电压应用中具有良好的适应性。
低导通电阻：在660mA的电流条件下，其导通电阻达到了1.8欧姆，这意味着在稳定的导通状态下功耗较低，效率更高。
优越的热稳定性：工作温度范围宽（-55°C至150°C），使其适用于各种极端的环境条件，满足汽车和工业应用对可靠性的高要求。
小封装设计：SOT-223封装体现了其优越的表面贴装特性，便于提高生产效率。
低栅极电荷：其栅极电荷仅为16.1nC，能够确保快速开关，从而增强了整体电路的响应速度。
高品质和可靠性：作为一个行业标准产品，BSP297H6327XTSA1满足并超越了行业的最高质量标准，适用于要求高质量和高可靠性的应用。
四、应用领域
BSP297H6327XTSA1由于其设计优良及技术参数，适合于多种工业及汽车应用场景，例如：
- LED照明：利用其高效的开关特性，能够有效提升LED照明产品的能效比，降低工作温度。
- ADAS（高级驾驶辅助系统）：其高稳定性和响应速度适合用于复杂的汽车电子系统，确保实时数据处理。
- 车身控制单元：可在车身控制系统中实现高效的电源管理和控制，提升整体性能。
- 开关电源（SMPS）：适用于高效的电源转换，降低能量损失，提升系统的总效率。
- 电机控制：能够在电机驱动和控制系统中实现快速的开关，有效调节电机的输出性能。
五、总结
BSP297H6327XTSA1是一款高性能N通道MOSFET，具备高耐压、低导通电阻和高效能等特性，广泛适用于汽车和工业应用。由于其在可靠性和可生产性方面的优势，BSP297H6327XTSA1是设计工程师在选择高质量MOSFET时的重要考量。随着汽车电子化程度的不断提高以及工业自动化的发展，该元件的应用前景将更加广阔。
