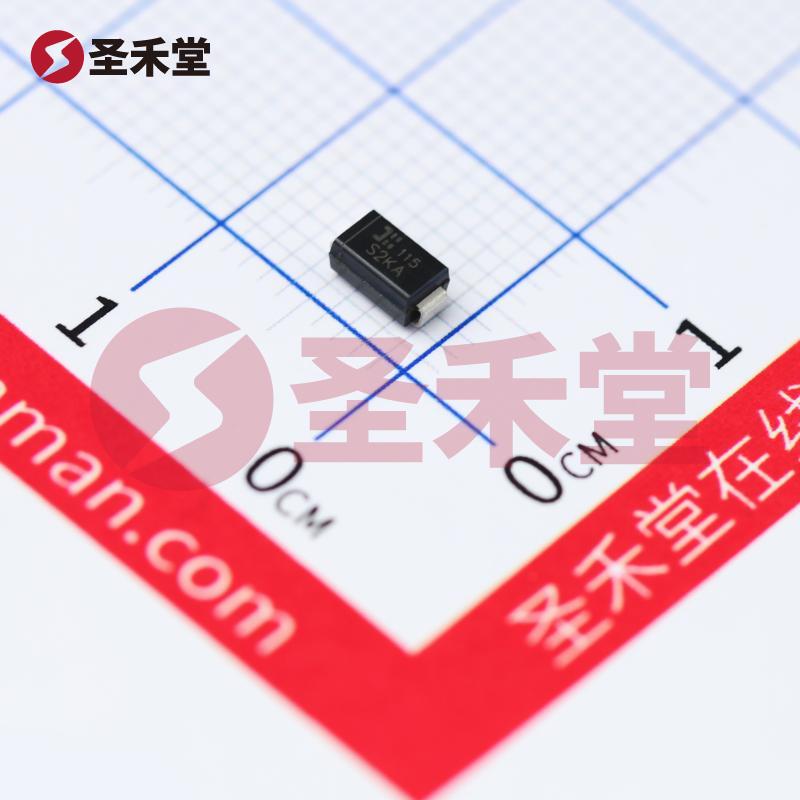

S2KA-13-F 产品概述
产品简介
S2KA-13-F 是一款高性能标准整流二极管,特别设计用于电力转换和整流应用。这款二极管由 DIODES(美台)公司生产,采用表面贴装技术(SMA封装),不仅在性能上满足各种严格的电气参数需求,同时也在尺寸上优化了设计,便于在有限的空间中使用。
关键参数
S2KA-13-F 的主要参数包括:
- 反向电压:最大反向电压(Vr)为 800V,使其适用于高电压环境,能够有效保护电路免受反向电流影响。
- 平均整流电流:最大整流电流(Io)为 1.5A,适用于多个中低功率整流应用。
- 正向电压:在额定电流(1.5A)下,其正向电压(Vf)为 1.15V,这个数值表明该二极管在工作时的能量损耗相对较低,提升了整体电路的效率。
- 恢复速度:该产品的恢复速度为标准恢复,大于 500 ns,可以在一定程度上避免高频率电路中产生的开关损耗,这使得其对于快速开关应用也有较大的适应性。
- 反向泄漏电流:在最大反向电压(800V)下,该二极管的反向泄漏电流为 5µA,表明 S2KA-13-F 在高电压下能够有效控制泄漏,减少无效电流损耗。
- 结温范围:工作温度可在 -65°C 到 150°C 范围内,这意味着它能够在较苛刻的环境条件下正常工作。
应用领域
S2KA-13-F 适用于多种电子和电力电子设备的应用,包括但不限于:
- 电源适配器:在电源适配器中,S2KA-13-F 可以用于将交流电转变为直流电,作为整流二极管的关键部分.
- LED 驱动:LED 照明产品需要精确的电流控制,S2KA-13-F 由于其良好的正向和反向特性,非常适合这种应用。
- 电机驱动:在直流电动机和交流电动机的驱动电路中,S2KA-13-F 可以作为整流元件,提升整机的效率和可靠性。
- 逆变器:在逆变器的设计中,S2KA-13-F 用于实现交流电与直流电之间的变换,确保系统的高效运行。
- 家用电器:广泛应用于各类家电产品中,对整流环节都起到重要作用,如冰箱、洗衣机等。
封装与安装
S2KA-13-F 采用 SMA 封装,这是一种表面贴装类型的封装设计,适合自动化批量生产和适配现代电子电路板。SMA 封装体积小,便于高密度布线的需求,同时其散热特性也得到了优化,有助于提高产品的可靠性。
结论
S2KA-13-F 整流二极管以其高反向电压、低正向电压、低反向泄漏电流以及宽温度范围等特点,成为了电力电子设计中一个非常理想的选择。无论是对性能有高要求的工业应用,还是在一般消费电子产品中的使用,S2KA-13-F 都能满足多种场景下的需求,具有良好的应用前景。凭借 DIODES(美台)品牌的质量保障,S2KA-13-F 将为设计者提供高效和可靠的电路解决方案。
