SMAJ36A-13-F

产品概述：SMAJ36A-13-F TVS二极管

概述

SMAJ36A-13-F 是一款高性能的瞬态电压抑制（TVS）二极管，特别设计用于保护敏感电子组件免受过电压瞬态事件的影响。由美台（DIODES）生产，SMAJ36A-13-F 凭借其优越的电气特性和可靠性，广泛应用于各种电子设备和电源线路的防护。

适用场景

SMAJ36A-13-F 的主要应用领域包括但不限于通信设备、消费电子、工业自动化、汽车电子及其他需要电源保护的设备。其卓越的性能可有效防止雷击、电气干扰及其他瞬态过电压现象，为产品的安全稳定运行提供了坚实保障。

主要参数

1. 类型：齐纳二极管
2. 单向通道：1 － 此设计确保二极管在过电压情况下只会导通一次，有助于保护线路。
3. 电压特性：
   • 反向断态电压（V_R）典型值为 36V，指在正常工作条件下，二极管能够承受的最大反向电压。
   • 最小击穿电压（V_Br）为 40V，表示在该电压下，二极管开始导通并有效抑制过电压。
   • 最大电压 - 箝位（V_clamp）为 58.1V，当电流达到一定峰值时，这一数值保证了二极管仍然可以正常工作，而不会损毁。
4. 电流特性：
   • 峰值脉冲电流（I_PP）在 10/1000µs 的测试条件下可以达到 6.9A，展示了二极管在瞬态情况下的良好承受能力。
5. 功率特性：二极管具备高达 400W 的峰值脉冲功率，适合于宽范围的瞬态电压保护。
6. 工作温度范围：-55°C 至 +150°C 的温度范围使得 SMAJ36A-13-F 能够在严苛环境下稳定工作，满足各种工业和汽车应用的需求。

封装与安装

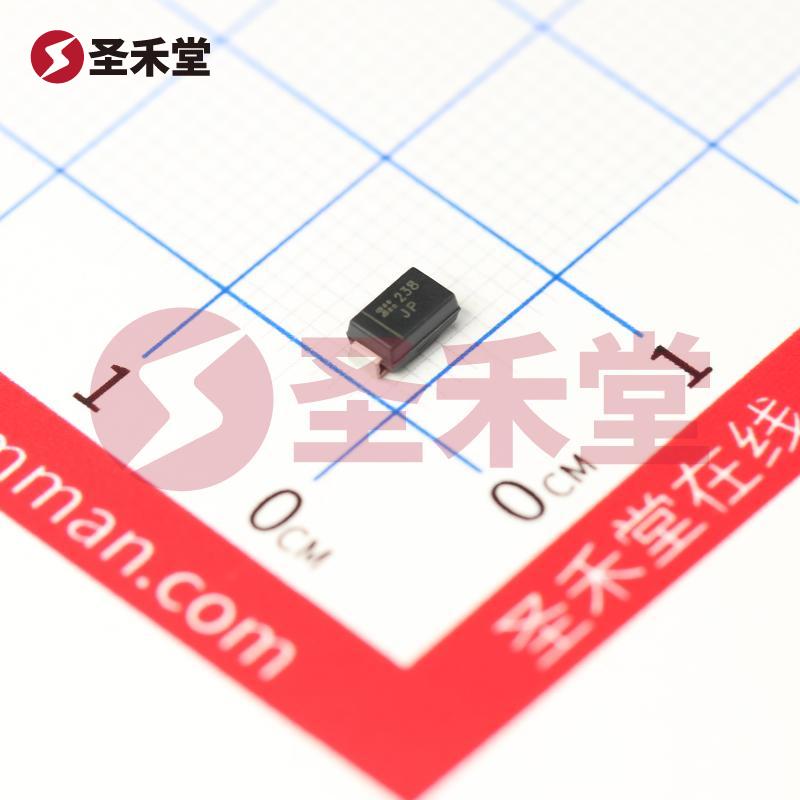

SMAJ36A-13-F 采用标准的 DO-214AC（SMA）封装，表面贴装型设计的便利性使其便于在各种电路板上安装。其紧凑的封装形式确保了在高密度设计中有效利用空间。

优势与特性

• 极快的响应时间：SMAJ36A-13-F 具备极低的反向恢复时间，能够快速响应瞬态电压，从而最大限度降低对敏感电子产品的损害。
• 高可靠性：经过严格测试，SMAJ36A-13-F 的结构设计和材料选用保证了它在恶劣工作环境中的稳定性和耐用性。
• 多样的应用：不仅适用于传统电子设备的超压保护，还可应用于新兴的物联网设备、智能家居和汽车电子上的电压保护需求。

结论

作为一款综合性强、高性能的 TVS 二极管，SMAJ36A-13-F 适用于广泛的电压保护应用。无论是在通信线路、消费电子设备还是工业控制系统中，均能够有效防护设备免受瞬态过电压的影响。其高功率承受能力、宽工作温度范围及可靠性能，使其成为现代电子设计的理想选用组件。通过选用 SMAJ36A-13-F，设计工程师可以确保其电路系统的长效稳定运行，提升产品的可靠性和市场竞争力。
