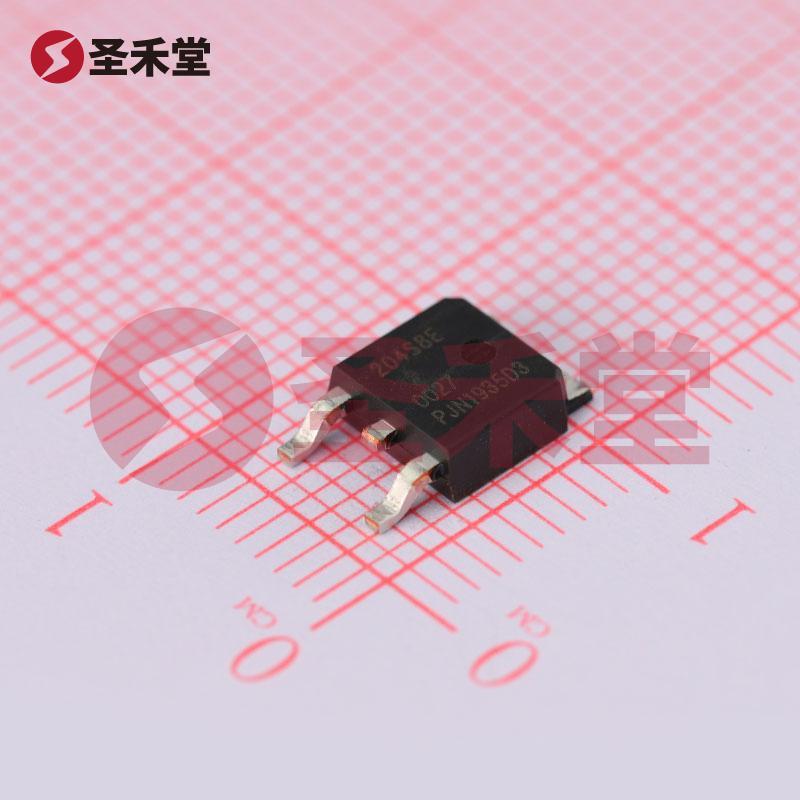

BTA204S-800E,118

BTA204S-800E,118 产品概述

产品简介

BTA204S-800E,118 是一款由 WeEn（瑞能）公司制造的高性能双向可控硅（TRIAC），它采用了表面贴装型的 DPAK 封装形式。凭借其出色的电气特性和可靠的工作温度，BTA204S-800E,118 适用于多个工业和消费电子应用，尤其是在需要良好控制和高电压操作的场合。

基本参数

• 工作温度范围：BTA204S-800E,118 的工作温度可达到 125°C，保证了在严苛环境下的可靠性和稳定性。
• 电压 - 断态 (Vdr)：该器件具有 800V 的高断态电压，为用户提供了灵活性，可以应用于高电压电路设计。
• 电流 - 通态 (It(RMS))：最大通态电流可达 4A，确保在负载较高时也能维持稳定的工作性能。
• 电流 - 栅极触发 (Igt)：最大触发栅极电流为 10mA，操作简单，适合多种触发相关的控制要求。
• 电流 - 保持 (Ih)：保持电流的最大值为 12mA，使得器件在关闭时能有效承受较低的电流，减少触发门限带来的设计问题。
• 非重复浪涌电流 (Itsm)：具有高达 25A（50Hz）和 27A（60Hz）的非重复浪涌承受能力，确保在电流冲击时的可靠性。

关键特性

BTA204S-800E,118 是一款逻辑-灵敏栅极型 TRIAC，意味着其栅极响应灵敏，非常适合于小信号控制场合。由于它的栅极触发电压仅为 1.5V，设计者能够使用较低的电压信号来操作该器件，适合现代数字电路的接口要求。此外，该器件的单路配置使其在多种应用中占据了重要地位。

应用场景

BTA204S-800E,118 因其高电压和高电流特性，被广泛应用于以下几种场景：

• 家庭自动化：可用于控制灯泡、电机等设备的开关，适合智能家居的构建。
• 电源控制：在各种电源管理设备中，它能够有效地进行交流负载的控制，提升电能的利用效率。
• 电机驱动：适用于小型电机的控制，可以在低功率和高功率方面进行良好的调节。
• 工业控制系统：在工业自动化系统中，BTA204S-800E,118 可以用于电流控制和负载切换。

结论

综上所述，BTA204S-800E,118 是一款性能稳定、应用广泛的双向可控硅，其出色的电压和电流处理能力，配合灵敏的栅极触发特性，使得其能在多种场合中发挥重要作用。无论是在工业控制、家庭自动化还是电源管理等领域，该器件都能提供优秀的性能，帮助设计者达到优质的电气控制及高效的能源管理。
