BFR92PE6327HTSA1

产品概述：BFR92PE6327HTSA1 射频双极型晶体管

一、产品简介

BFR92PE6327HTSA1是由英飞凌（Infineon）公司生产的一款高性能NPN型射频双极型晶体管（BJT）。该产品专为射频（RF）应用而设计，具有卓越的频率响应和增益特性，广泛应用于无线通信、射频放大器、变频器及各种信号处理电路中。

二、主要特点

1. 晶体管类型：NPN，具备高效的信号放大能力。
2. 电压特性：集射极击穿最大值为15V，适用于低至中等电压的应用环境。
3. 频率响应：具备高达5GHz的跃迁频率，支持超高频及微波频段的信号处理需求。
4. 噪声性能：在900MHz到1.8GHz的频段内，噪声系数典型值为1.4dB到2dB，保证了信号的清晰度与稳定性。
5. 增益表现：增益范围在10.5dB到16dB之间，能够满足多种射频放大需求。
6. 功率处理能力：最大功率可达280mW，适合在较高功率输出要求的射频电路中使用。
7. 电流特性：集电极电流（Ic）最大值为45mA，同时在15mA的集电极电流和8V的集电极电压下，DC电流增益（hFE）最小值为70，证明了其良好的放大能力。
8. 工作温度范围：工作温度达150°C（TJ），为高温环境中的应用提供了必要的可靠性。

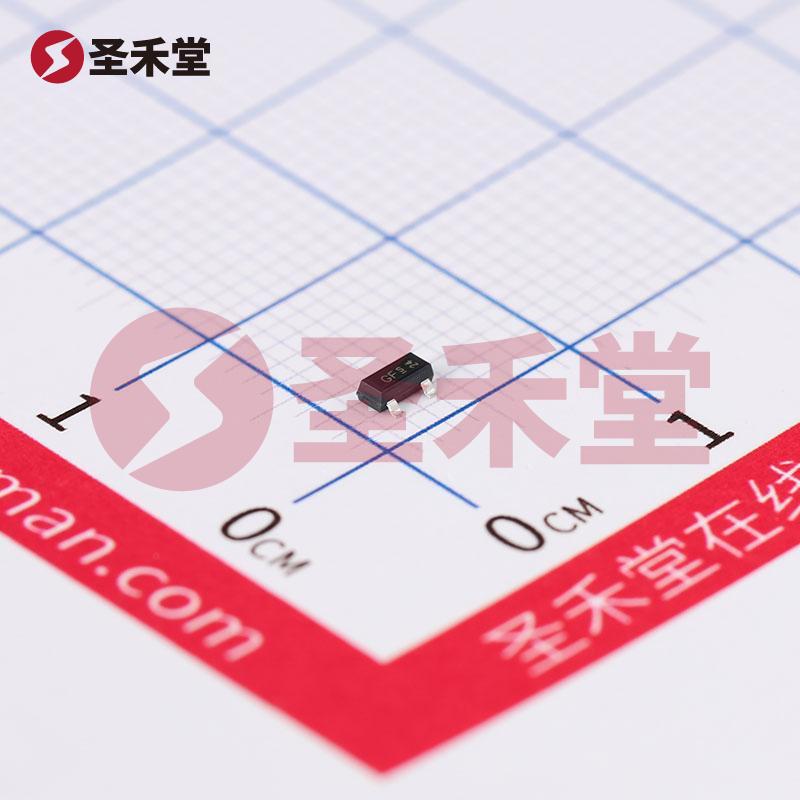

9. 封装与安装：采用SOT-23-3封装形式，适应表面贴装（SMD）技术，方便在现代电子产品中的集成。

三、应用领域

BFR92PE6327HTSA1晶体管在广泛的射频应用中展现出极高的性能和可靠性。具体应用包括但不限于：

• 无线通信：用于建立稳定的信号传输系统，如手机基站、LTE系统等。
• 调制解调器：在无线频率处理器中用作信号放大，提高信号质量和传输距离。
• 卫星通信：在卫星信号处理和传输过程中，利用其高增益和低噪声特性确保信号的完整性。
• 测量设备：在信号分析仪和频谱分析仪中作为信号放大器，确保微弱信号的可测量性。

四、工程设计考虑

在使用BFR92PE6327HTSA1时，设计师需特别注意几个关键参数以确保最佳性能：

• 偏置电流设置：确保射频电路设计中有适当的偏置以维持晶体管在最优工作状态。
• 散热管理：由于该晶体管可在高达150°C的工作温度下正常工作，但在设计时须考虑足够的散热设计以避免过热现象，实现更长的使用寿命。
• 电路布局：在电路图中安排合理的走线和布局，以最小化寄生电容和电感的影响，确保高频特性不受阻碍。

五、总结

BFR92PE6327HTSA1是一个在射频应用中非常值得信赖的器件，其优异的频率特性、增益表现和低噪声性能使其成为无线通信和相关领域的重要组成部分。凭借英飞凌的技术实力和先进的生产工艺，BFR92PE6327HTSA1为设计师提供了极大的设计灵活性和可靠性，在现代无线解决方案中发挥重要作用。
