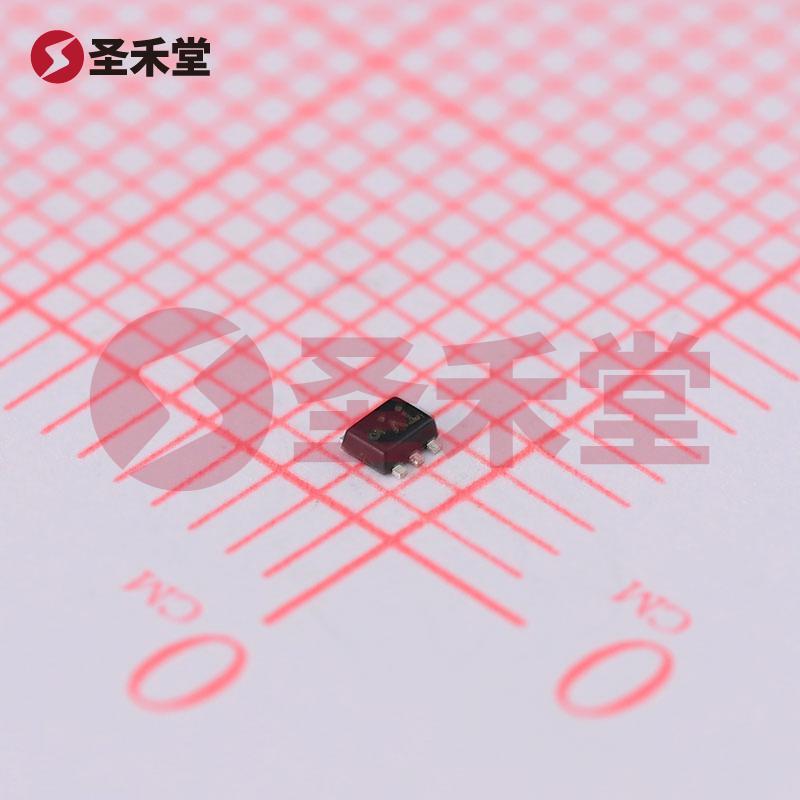

NTZD3154NT1G

NTZD3154NT1G 产品概述

引言

NTZD3154NT1G 是一种高性能的双 N 通道场效应管 (MOSFET)，由安森美（ON Semiconductor）厂家生产。该器件具有出色的电气特性，适用于各种小型化电子设备和低功耗应用。本文将对其主要特性、应用领域及总体性能进行详细介绍。

主要特性

1. 电气参数

   • 最大漏极电流 (Id): 540 mA
   • 漏源电压 (Vdss): 20 V
   • 导通电阻 (RDS(on)): 在 4.5 V 和 540 mA 时最大值为 550 毫欧，这确保了在工作时能有效地降低功耗和热量产生。
   • 栅极阈值电压 (Vgs(th)): 在 250μA 时的最大值为 1 V，适用于低电压驱动应用。
   • 输入电容 (Ciss): 在 16 V 时最大值为 150 pF，允许快速切换和高频操作。
   • 栅极电荷 (Qg): 在 4.5 V 时的最大值为 2.5 nC，表明器件对驱动信号的反应迅速，适合高频开关模式应用。

2. 工作温度范围

   • NTZD3154NT1G 可在极广的温度范围 -55°C 到 150°C 下工作，这使得该元器件特别适合于高温或极端环境的应用。

3. 封装和安装类型

   • 该器件采用表面贴装类型，封装形式为 SOT-563，具有紧凑的尺寸，方便在空间受限的电子设计中使用。

4. 功率处理能力

   • 最大功率为 250 mW，适合低功耗应用，能够有效提高系统的整体能效。

应用领域

NTZD3154NT1G MOSFET 由于其优秀的性能和可靠性，广泛应用于多种电子产品和系统中：

• 便携设备: 适用于智能手机、平板电脑及其他移动设备中，作为电源管理和信号开关。
• 低功耗电源管理: 高效的功率转换和电源开关应用，能够有效降低功耗，提高电源使用效率。
• 汽车电子: 由于其宽温度范围，适合用于汽车中的控制模块、传感器和其他电子部件。
• 工业控制: 适合用于继电器驱动、电机驱动及其他工业自动化设备中。

性能优势

1. 低导通电阻: 该器件在低电流操作下表现出优异的导通电阻性能，有效降低了能量损失，从而提高了系统的效率。
2. 优异的热稳定性: 支持的高温工作环境使其在高温或高负载条件下依然能够稳定工作，减少了因过热而导致的失效风险。
3. 快速开关特性: 低栅极电荷和输入电容使得其能够在高频率下迅速打开和关闭，适合用于高频开关电源和信号处理。

结论

NTZD3154NT1G 是一款性能优越的双 N 通道 MOSFET，非常适合需要低电流驱动、高开关频率和大型应用的现代电子设备。其在便携设备、低功耗电源管理、汽车电子及工业控制等领域中的广泛应用，充分展现了其卓越的技术优势与市场潜力。在选择电子元器件时，NTZD3154NT1G 将是一个理想的选择，确保系统的高效、稳定和可靠。
