PTVS15VS1UR,115

产品概述：PTVS15VS1UR,115

简介

PTVS15VS1UR,115 是一款来自 Nexperia（安世半导体）的高性能瞬态电压抑制二极管（TVS Diode），专为保护敏感电子元件免受瞬态电压冲击和反向电压影响而设计。该器件以其优异的电气性能和广泛的应用适应性，在电子设备尤其是汽车电子行业中得到了广泛应用。

主要特性

• 安装类型：PTVS15VS1UR,115 采用表面贴装型封装，方便在现代自动化生产线中快速安装，提高了生产的效率和可靠性。
• 击穿电压：该器件的反向击穿电压（最小值）为 16.7V，具有较低的电压阈值，可以有效防止在电源线路中产生的电压超出安全范围，从而保护负载。
• 反向断态电压：典型值为 15V，可用于电压保护设计，确保在正常工作条件下安全运行。
• 最大夹位电压：当设备遭受瞬态过电压时，PTVS15VS1UR,115 能够在最大夹位电压下限制电压至 24.4V，有效避免电子元件的损坏。
• 峰值脉冲电流：在 10/1000 µs 的波形下，该器件能够承受最大峰值脉冲电流为 16.4A，表现出良好的反应速度和抗冲击能力，适合用于高速瞬态防护。
• 功率承载能力：具备高达 400W 的峰值脉冲功率，可以在突发浪涌电流的情况下进行有效的瞬态抑制，保护下游电路的稳定性。

工作温度与应用

• 工作温度范围：PTVS15VS1UR,115 的工作温度范围为 -55°C 到 150°C，使其适用于极端环境条件。这一特性使得该元件在汽车电子、工业控制、通信设备等对温度要求较高的领域中表现优异。
• 汽车级应用：作为汽车级产品，该元器件满足汽车工业严格的质量和可靠性标准，确保在恶劣的工作条件下能保持长期稳定的性能。

封装与使用

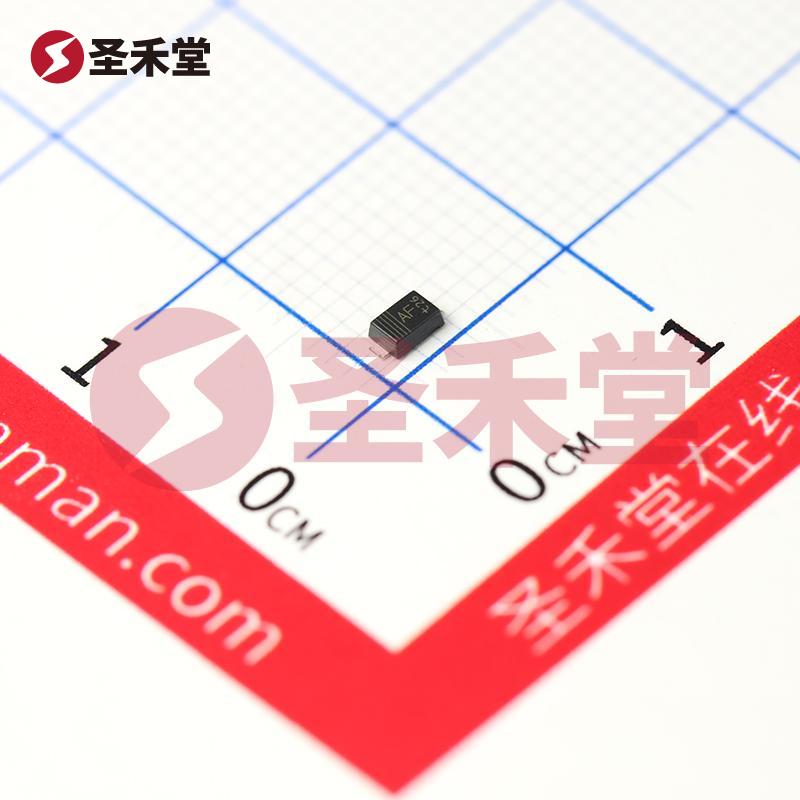

• 封装类型：PTVS15VS1UR,115 采用 SOD-123W 封装，这种表贴封装在体积和散热上具有良好表现，适合高密度电路板设计，减少了占用空间，提高了产品的集成度。
• 简易性与灵活性：由于其设计的简单和灵活性，用户可以根据实际电路需求选择并合理布置该器件，极大简化了电路设计过程。

总结

总的来说，PTVS15VS1UR,115 是一款高效、可靠的瞬态电压抑制二极管，凭借其出色的电压承载能力、广泛的工作温度范围以及卓越的耐用性，广泛适用于汽车、工业和通信等领域的电源保护方案。无论是在快速的瞬态冲击下，还是在长时间工作的环境中，它都能以出色的性能保护您所珍视的电子设备。
