BC69PA,115

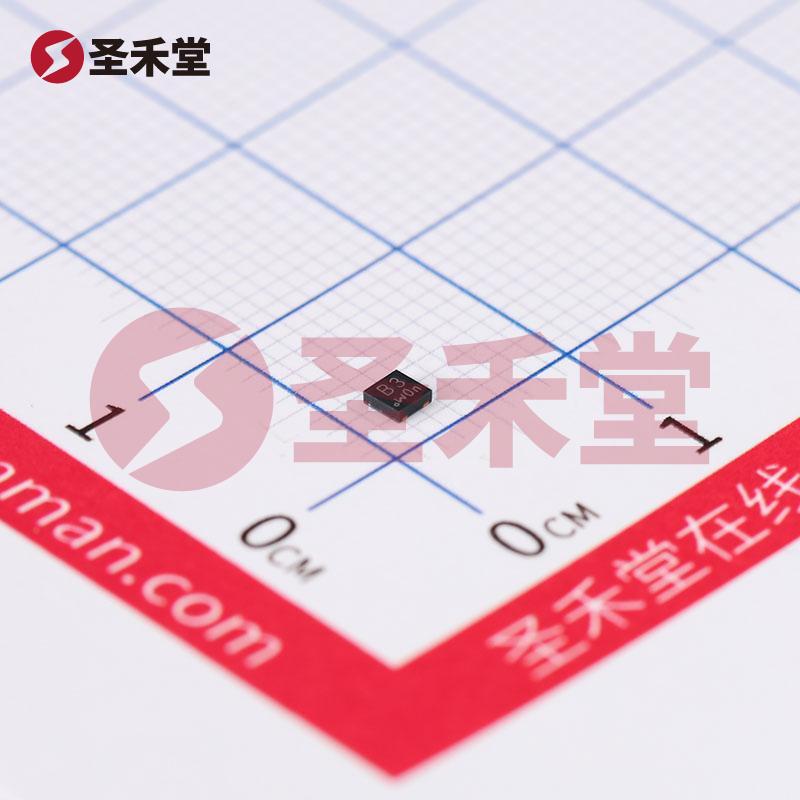

BC69PA,115 产品概述

概述

BC69PA,115 是一款高性能的PNP型三极管（BJT），由知名品牌Nexperia（安世）生产，采用3-PowerUDFN封装，尺寸为2mm x 2mm。该器件设计用于表面贴装应用，具有优异的电气性能和工作温度范围，广泛适用于各种电子电路和设备。

关键参数

BC69PA,115的主要电气参数使其非常适合于低压和中等功率的应用场景，其关键参数包括：

• 集电极电流（Ic）：最大值为2A，适合驱动较高负载。
• 集射极击穿电压（Vce(max)）：最大为20V，提供良好的电压处理能力，适用于多种电源应用。
• 饱和压降（Vce(sat)）：在200mA和2A时，Vce饱和压降最大值为600mV，这一点对于降低功耗和提高效率尤为重要。
• 集电极截止电流（ICBO）：最大值为100nA，确保在集电极处于截止状态时不会有显著的漏电流。
• 直流电流增益（hFE）：在500mA和1V时，hFE的最小值为85，表明该器件具有良好的放大能力和稳定的工作特性。
• 功率耗散：最大功率为420mW，可处理合理的功率负载而不产生过热。
• 频率响应：具有高达140MHz的跃迁频率，使其适应高频应用。

应用场景

BC69PA,115的设计与参数使其适用于广泛的电子产品和工业应用：

• 低功耗开关电路：由于其较低的Vce饱和压降，该器件在低功耗开关应用中表现出色，能够有效地减少功耗。
• 驱动电路：可用于驱动电机、LED以及其他负载，因为它能够处理较大的集电极电流。
• 音频放大器：凭借其良好的频率响应和电流增益，BC69PA,115非常适合音频信号的放大与驱动。
• 信号处理电路：高速的跃迁频率使其能够在信号处理应用中发挥作用，满足高速开关的需求。
• 功率管理系统：其能够承受的功率和电流特性使其适合用于电源管理和转换器应用中。

封装与可靠性

BC69PA,115使用的3-HUSON（2x2）封装非常紧凑，有助于在产品设计中节省空间。表面贴装型设计确保了快速的生产工艺和高效的焊接工艺，适合现代电子产品的生产需求。此外，其工作温度范围可高达150°C（TJ），确保在高温环境下的稳定性和可靠性，符合汽车和工业控制等高温应用的要求。

总结

BC69PA,115是一款多功能、高性能的PNP三极管，兼具出色的电气特性和可靠的热性能，不仅适用于各种电子电路，还能满足不同工业应用的需要。其经济的封装和广泛的适用范围使它成为现代电子设计中的理想选择。无论是在消费电子、工业控制、信号处理还是低功耗驱动应用，BC69PA,115都提供了一个可靠的解决方案，为设计工程师提供更多设计灵活性和创新空间。
