LM317P

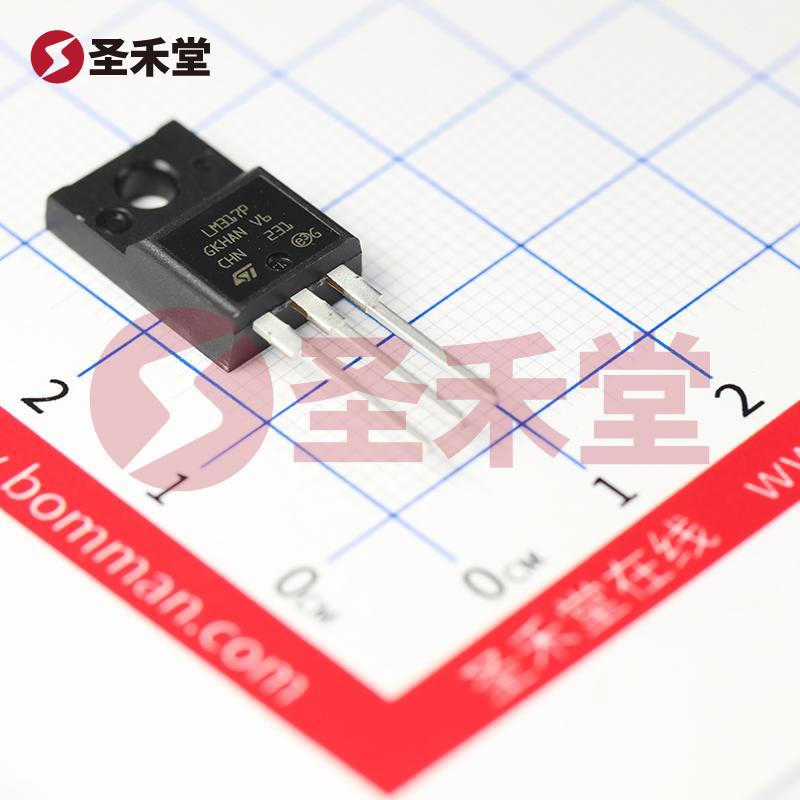

LM317P 产品概述

LM317P 是一款高效的可调线性稳压器，由意法半导体（STMicroelectronics）推出，广泛应用于各种电源管理领域。这款稳压器支持高达 40V 的输入电压，输出电压范围可调，从 1.2V 到 37V，并具备 1.5A 的最大输出电流能力，使其在适应性和灵活性方面表现出色。

1. 主要特性

LM317P 线性稳压器具备以下主要特性：

• 输出配置：该器件采用正输出配置，适合用于大多数标准电路设计。
• 输出类型：它是一款可调式稳压器，用户可以根据需求调整输出电压。
• 稳压器数量：LM317P 仅为单通道稳压设计，使其在简单电路中表现尤为突出。
• 输入电压范围：最大输入电压为 40V，使其能适应较高电压的电源条件。
• 输出电压范围：输出电压可以在 1.2V 至 37V 范围内调节，涵盖了大量电子设备所需的工作电压。
• 输出电流：LM317P 支持高达 1.5A 的输出电流，能够满足绝大多数定制电源需求。

2. 性能参数

LM317P 的性能参数也值得注意：

• PSRR（电源抑制比）：在 120Hz 频率下，PSRR 值为 80dB 至 65dB，这意味着该稳压器在抑制电源波动引起的输出波动方面表现出色。
• 保护功能：内置过流和超温保护功能，增强了其安全性和可靠性，能够有效防止在过载或高温环境下损坏。
• 工作温度范围：该器件的工作温度范围为 0°C 至 125°C，适合于多种工业和消费电子应用。

3. 封装和安装

LM317P 使用 TO-220FP 封装，这种封装类型不仅便于散热，还支持通孔安装，适合于多种电路板设计。TO-220 封装可以轻松实现良好的散热效果，尤其在高负载条件下，能够维持稳定的工作性能。

4. 应用场景

LM317P 可广泛应用于以下领域：

• 电源适配器：由于其可调的输出电压特性，适用于各种场合的电源适配器设计。
• 分压器：可用于电路中的分压器，调节所需的电压水平。
• LED 驱动器：适合用来为 LED 提供稳定的电源，确保光源的亮度均匀。
• 工业控制：在自动化系统中，LM317P 可用于电源管理和调节，提供稳定可靠的电压输出。

5. 设计注意事项

在使用 LM317P 时，设计师需注意以下几点：

• 输入输出电压差：确保输入电压与输出电压之间的差值（Vin-Vout）满足稳压器的工作要求。
• 散热设计：由于 LM317P 可能会在较大的负载下产生热量，因此需合理设计散热方案，以确保器件工作在安全温度范围内。
• 电流限制：虽然输出电流最高可达 1.5A，但设计时应考虑实际电流要求及负载情况，避免过载导至器件损坏。

总结

LM317P 线性稳压器是一个功能强大且灵活的电源管理解决方案，特别适合需要调节输出电压的电子设计。其高输入电压承受能力、优秀的电源抑制性能和内建保护措施，使其成为各种应用中可靠的选择。无论是在消费电子、工业控制还是实验室设备中，LM317P 都能提供稳健的性能，助力工程师实现设计目标。
