TYN612MFP

产品概述：TYN612MFP 晶闸管

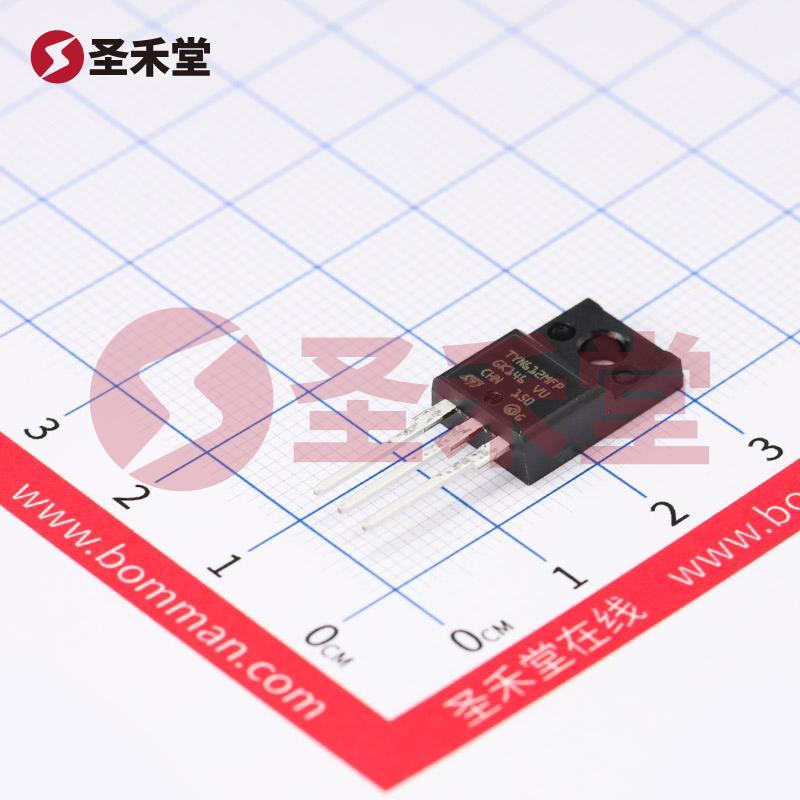

一、产品简介 TYN612MFP 是由意法半导体（STMicroelectronics）生产的一种标准恢复型单向可控硅（SCR），采用 TO-220-3 封装。该元件具有很高的电压及电流承受能力，适用于各类电力控制和调节应用，能够在较严格的环境条件下稳定工作。

二、基本参数 TYN612MFP 的主要电气参数包括：

• 电压（断态）：600V，适用于高压应用，满足多种电力系统的设计需求。
• 栅极触发电压（Vgt）：最大 1.3V，确保低功耗驱动，便于与逻辑电平电路兼容。
• 栅极触发电流（Igt）：最大 5mA，提供必要的控制电流用于触发；
• 通态电压（Vtm）：最大 1.6V，表示在通导状态下的电压降，确保能效和温升控制；
• 通态电流（It (AV)）：最大 8A，适用于中等功率负载；
• 通态电流（It (RMS)）：最大 12A，适合于需求更大瞬态电流的应用；
• 保持电流（Ih）：最大 20mA，确保在断开状态时能够稳定保持。
• 断态电流：最大 10µA，使其具备较低的泄漏电流特性；
• 非重复浪涌电流：最大 120A（50Hz）和 125A（60Hz），为应对电流突发提供保障。
• 工作温度范围：-40°C ~ 125°C，适用于多种环境条件。

三、封装与安装 TYN612MFP 采用 TO-220FPAB 封装，便于通孔安装，能够有效散热并为系统提供稳定的电流性能。这种封装设计使得它可以在连接散热器后实现更高的功率处理能力，为系统的可靠性提供支持。

四、应用场景 TYN612MFP 广泛应用于电力控制领域，如：

• 温度控制：适用于电加热系统的温度调节和控制。
• 马达驱动：在工业电机、风扇和泵的控制中，能够提供高效的开关性能。
• 整流电路：作为整流器的一部分，TYN612MFP 可以支持高电压和电流的整流应用（如电源适配器）。
• 照明控制：在可调光照明系统中，能够实现平稳的灯光调节。

五、优势特点

• 高可靠性：凭借其高耐压和耐温特性，TYN612MFP 在严苛的工业应用中能确保长期稳定工作。
• 优越的性能：低触发电流和电压，简化了电路设计，有助于降低整体系统功耗。
• 灵活适配性：适合多种应用场景，从家庭设备到工业控制系统均可高效应用。

六、总结 作为一种高性能的标准恢复型可控硅，TYN612MFP 适用于多种高功率和高电压的电力控制解决方案。采用 TO-220-3 封装，使得它在散热和电流传输性能上具备显著优势。无论是在工业领域还是家用电器中，TYN612MFP 为用户提供了兼具效率和可靠性的选择。
