ZXMN6A09DN8TA

ZXMN6A09DN8TA 产品概述

产品简介

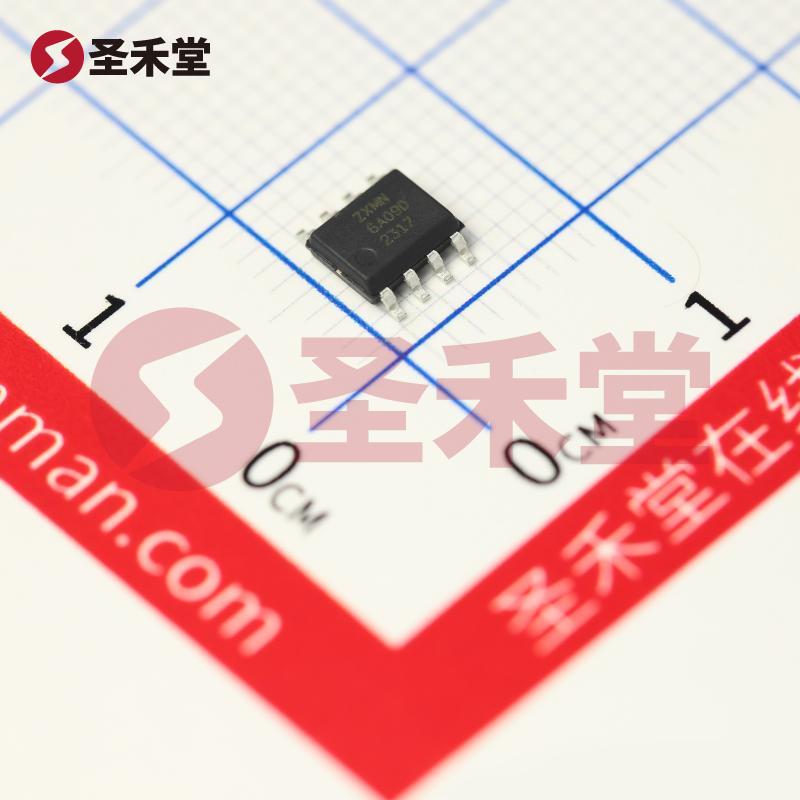

ZXMN6A09DN8TA 是一款由美国 DIODES（美台）公司生产的高性能 N 通道 MOSFET，专为需要高效率和小型化设计的应用而设计。该器件采用表面贴装型（SMD）封装，封装类型为 8-SOIC（0.154" 宽，3.90mm），使其在现代电子设备中便于集成和焊接，适合各类空间受限的应用场景。

主要特性

1. 电气参数：

   • 漏源电压（Vdss）高达 60V，适合在多种中高压电路应用中使用。
   • 额定连续漏极电流（Id）为 4.3A，能够满足多种负载需求。
   • 在 10V 的栅极电压下，不同 Id 的导通电阻（RDS(on)）最大值为 40 毫欧，确保了在高电流条件下的低功耗特性，从而提高了电路效率。

2. 开关速度：

   • 输入电容（Ciss）的最大值为 1407pF（在 40V 时），较小的输入电容使得该FET在开关频率较高的应用中表现出色。
   • 栅极电荷（Qg）最大值为 24.2nC（在 5V 时），使其在快速开关和线性调节等应用中具有更好的性能。

3. 工作环境：

   • ZXMN6A09DN8TA 的工作温度范围宽广，从 -55°C 到 150°C，确保其在极端环境下的可靠性，适合工业和汽车等领域。

4. 功率能力：

   • 该 MOSFET 的最大功率为 1.25W，这使得其可在多种功率密集型应用中工作的同时，保持良好的热管理特性。

应用领域

ZXMN6A09DN8TA MOSFET 的优异特性使其广泛应用于多种电子设备中，包括但不限于：

• DC-DC 转换器：在开关电源、转换效率要求高的电源管理应用中，ZXMN6A09DN8TA 的低导通电阻和快速开关特性使其成为理想选择。
• 电机驱动：适合用于无刷直流电机（BLDC）的驱动电路，能够有效提高电机驱动效率并减少热量产生。
• 负载开关：在各种电子产品中，如 LED 灯具、音频放大器等，作为负载开关提供可靠的电流控制。
• 汽车电子：由于其宽广的工作温度范围，ZXMN6A09DN8TA 适用于汽车电子系统中的多种应用，包括电源管理与信号调节。

封装与PCB设计

ZXMN6A09DN8TA 的 8-SOIC 封装设计非常适合用于高密度 PCB 布局，能够有效节省空间，适合于便携式和紧凑型设备中。其标准化的封装类型也方便用户在设计布局时进行热管理和电气连接的优化。

总结

ZXMN6A09DN8TA 作为一款高性能的 N 通道 MOSFET，凭借其优异的电气特性和广泛的应用范围，适合于在多种环境下使用。无论是在高效率电源管理、快速开关应用还是在苛刻的工业条件下，该器件都能提供出色的性能。通过采用 ZXMN6A09DN8TA，设计人员能够实现更高效、可靠的电子系统，满足现代应用对性能与功耗的双重要求。
