PDTC143XU,115

产品概述：PDTC143XU,115

引言

PDTC143XU,115 是由Nexperia USA Inc.制造的一款高性能数字晶体管，专为表面贴装应用设计，具有出色的电气特性和极其可靠的性能。该器件采用SOT-323封装，便于在密集的电路板布局中进行安装。作为一种NPN类型的预偏压晶体管，PDTC143XU,115非常适合用于开关和放大应用，特别是在需要快速响应和高增益的场合。

基本特性

1. 结构和封装

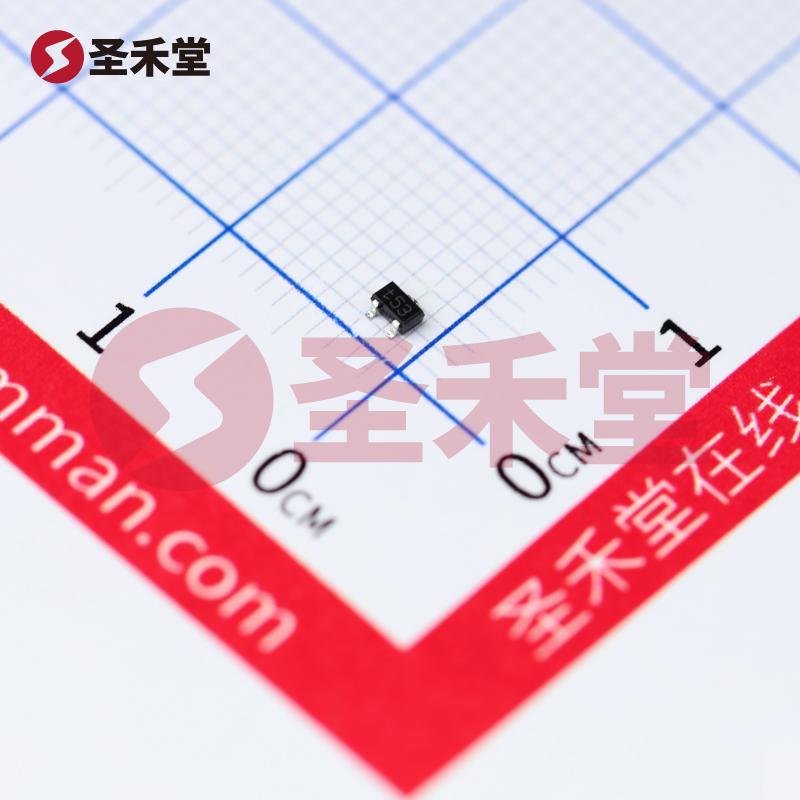

   • PDTC143XU,115采用SOT-323（SC-70）封装，尺寸小，适合表面贴装，能够有效节省PCB空间。其紧凑的设计使其在现代电子设备中极具实用性，尤其是在空间紧张的应用领域，如手机、可穿戴设备和消费电子产品。

2. 电气参数

   • 最大集电极电流（Ic）：100mA，使其能够处理中等负载的应用。
   • 集射极击穿电压（Vce(max)）：50V，提供了良好的电压耐受能力，适合多种应用场合。
   • 功率最大值：200mW，为多种工作环境提供了足够的功率处理能力。
   • 频率-跃迁：230MHz，这使得该器件非常适合高频应用，如射频（RF）电路及高速数据传输。

3. 增益特性

   • DC电流增益（hFE）: 在10mA和5V时，hFE的最小值为50，确保能够在较低的输入电流下实现良好的输出性能，这对放大器和开关电路尤为重要。
   • Vce饱和压降: 最大值为100mV（在500µA和10mA时），这意味着器件在开关过程中能够有效地减少功耗，从而提升整体工作效率。

4. 极低的集电极截止电流

   • 最大集电极截止电流为1µA，显示了该器件在静态时的极低泄漏电流特性，这对于低功耗电路的设计至关重要。

5. 偏置和稳定性

   • 该器件建议使用4.7kΩ的基极电阻（R1）和10kΩ的发射极电阻（R2）进行偏置，这确保了其在各种操作条件下的稳定性和可靠性。

应用场景

PDTC143XU,115 适用于广泛的应用场景，包括但不限于：

• 开关电路：可用作小信号开关，适合控制LED和其他小型负载。
• 信号放大器：其良好的增益特性和频率响应使其非常适合用于音频和射频信号的放大。
• 汽车电子：可以用于汽车控制模块中，处理传感器和执行器的信号。
• 消费电子：适用于智能手机、平板电脑等设备中的数据通信和控制信号放大。

总结

PDTC143XU,115 是一款性能卓越、广泛适用的NPN预偏压晶体管。其小巧的SOT-323封装设计、高电流增益和低饱和压降值使其成为各种要求严苛的电子应用的理想选择。无论是在工业、汽车还是消费电子领域，PDTC143XU,115都能有效地满足现代电路设计的需求。选择PDTC143XU,115，坚实的性能和可靠性将为您的项目提供重要保障。
