BCW66GR 产品概述
一、简介
BCW66GR 是一款由安世(Nexperia)公司生产的 NPN 型晶体管。它被广泛运用于各种电子电路中，特别是在开关和放大应用中，因其具备良好的电气性能、较高的可靠性和适合现代电子设备小型化的特点而受到青睐。该产品采用表面贴装的 TO-236AB 封装，适合集成在多种 PCB 设计中，是现代电子设计的优选元器件之一。
二、基本参数
- 晶体管类型：NPN
- 最大集电极电流 (Ic)：800 mA
- 最大集射极击穿电压 (Vce)：45 V
- 最大饱和电压降 (Vce(sat))：450 mV @ Ic = 50 mA；500 mV @ Ic = 500 mA
- 截止电流 (ICBO)：5 µA（最大值）
- 最小直流电流增益 (hFE)：160 @ Ic = 100 mA, Vce = 1 V
- 最大功率 (Ptot)：250 mW
- 跃迁频率 (fT)：100 MHz
- 工作温度范围：最高可达 150°C（TJ）
- 封装类型：TO-236-3、SC-59、SOT-23-3
- 供应商器件封装：TO-236AB
三、电气特性分析
BCW66GR 的电气特性使其非常适合用于线性放大和开关操作。其最大集电极电流能力为 800 mA，能够满足多种应用需求。在饱和状态下，其 Vce(sat) 最多仅为 500 mV，对于许多低功耗应用来说，这是一个非常理想的值，能够有效降低功耗并提高电路效率。
其截止电流 (ICBO) 最大为 5 µA，这确保了在关闭状态时晶体管的泄漏电流非常低，提升了电路的效率和稳定性。同时，hFE 值至少为 160，此参数表明了在适当的工作条件下，BCW66GR 能够提供良好的电流增益，这对于放大级电路尤其重要，使得小信号可以成功放大至所需的电平。
四、频率响应
BCW66GR 的跃迁频率为 100 MHz，表明其在高频信号应用中也能表现良好。这种高频特性使得该晶体管在射频电路和高速数字电路中同样适用，能够满足诸如无线通信、信号处理等高速应用的要求。
五、散热与功率管理
BCW66GR 的最大功率为 250 mW，适用于大多数中小功率设计。在高温环境工作时，其工作温度上限达到 150°C，能确保其在极端条件下仍能稳定工作。然而，在实际应用中，高功率操作自然需要合适的散热管理，避免因过热而导致损坏。
六、封装与安装

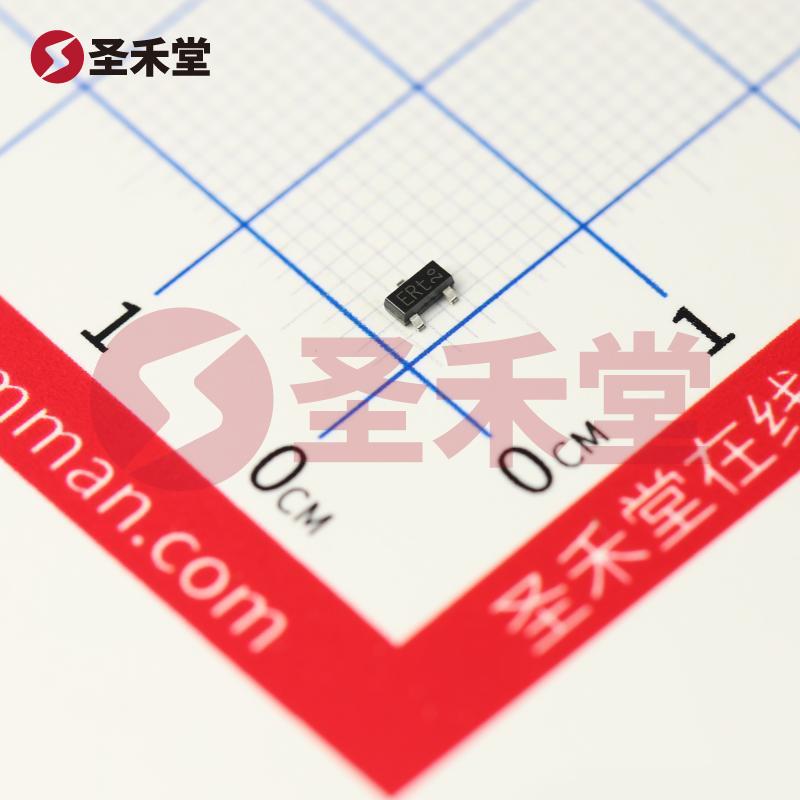

该产品采用标准的 TO-236AB 表面贴装封装，这种封装形式为现代 PCB 设计所广泛接受，为设备的小型化和高密度集成设计提供了便利。封装体积小，有效降低了电路板的占用空间，同时也方便了自动化生产的安装过程。
七、应用场合
由于其优秀的参数，BCW66GR 可广泛应用于各种电子产品中，例如：
- 开关电路：可以作为开关元件来控制负载。
- 放大电路：能够对音频信号进行线性放大。
- 驱动电路：在驱动小功率电机、LED 照明等应用中表现良好。
- 射频应用：可用于信号放大或调制解调电路。
八、总结
BCW66GR 是一款功能强大的 NPN 晶体管，凭借其优异的电气特性、优良的散热能力和表面贴装封装设计，成为现代电子产品设计中不可或缺的元件之一。其广泛的应用范围和良好的性能特征，使其在开关和放大器电路中都能有效满足设计需求，为工程师在实际应用中提供了灵活选择的机会。选择 BCW66GR，您将拥有高性能和可靠性的保障。
