74AHCT1G125W5-7

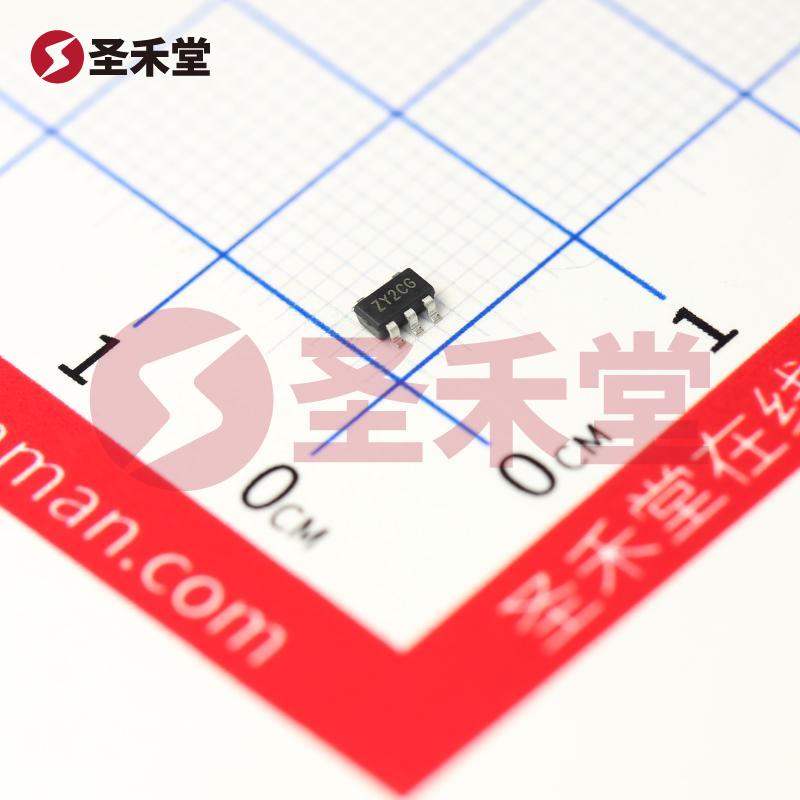

74AHCT1G125W5-7 产品概述

1. 基本定义

74AHCT1G125W5-7 是一种高性能的缓冲器非反向逻辑器件，属于74AHCT系列。这款器件具有一个三态输出，适用于多种数字电路的逻辑控制和信号放大应用。由于其宽工作温度范围和合理的功耗特性，使其在各种工业和消费电子应用中都能表现良好。

2. 主要特性

• 逻辑类型: 该器件为缓冲器，输出信号与输入信号具有相同的逻辑电平，但提供更高的驱动能力。
• 工作电压: 该器件可以在4.5V到5.5V的电源电压下可靠工作，适应了大多数数字电路的电源需求。
• 输出电流: 在高和低输出电平情况下，输出电流可达8mA，使其具有足够的能力来驱动负载或与其他逻辑电路相连。
• 工作温度: 它的工作温度范围为-40°C到125°C，符合工业标准，使其能够在极端环境条件下正常运行。
• 接口类型: 作为三态逻辑器件，74AHCT1G125W5-7的输出可以进入高阻抗状态，这让多个器件能够共享同一条数据线，非常适合总线系统实现多点数据传输。

3. 封装与尺寸

该器件采用SOT-25（也称为SC-74A或SOT-753）封装，适合表面贴装技术（SMT），其体积小巧且易于集成到各种电路板设计中。此封装具有较小的占板面积，有助于电路的紧凑设计和高密度应用。

4. 应用领域

74AHCT1G125W5-7广泛应用于以下领域：

• 计算机和外围设备: 数据传输和接口卡，确保信号的完整性，增强系统的可靠性。
• 网络设备: 数据包的缓冲和路由，在高频通信中保持稳定的信号状态。
• 工业控制: 在工业自动化中用于传感器信号的传输与处理，实现逻辑控制。
• 消费电子: TV、音响系统等电子设备中用于控制信号的输出，以确保高质量的音视频传输。

5. 工作原理

74AHCT1G125W5-7通过其专用设计，实现输入信号的缓冲和放大。当输入端接收到逻辑高或逻辑低信号时，相应的输出端也会反映出相同的信号状态。同时，如果需要使输出进入高阻抗状态，器件可以通过控制信号实现，从而使其在多点连接中不会影响其他设备的正常工作。

6. 总结

74AHCT1G125W5-7是一个功能强大的三态缓冲器，具有优良的电气特性，适于用于快速且高效的数字电路中。无论是在温度极限下的高可靠性应用，还是对电源和输出驱动能力的严格要求，74AHCT1G125W5-7都能很好地满足这些需求。

随着电子产品不断向小型化和高精度发展，74AHCT1G125W5-7的应用前景将愈发广泛，成为工程师和设计师在方案设计中一个不可或缺的组成部分。其高性价比和稳定性能使其在市场上保持竞争力，是各类电子产品设计中的理想选择。
