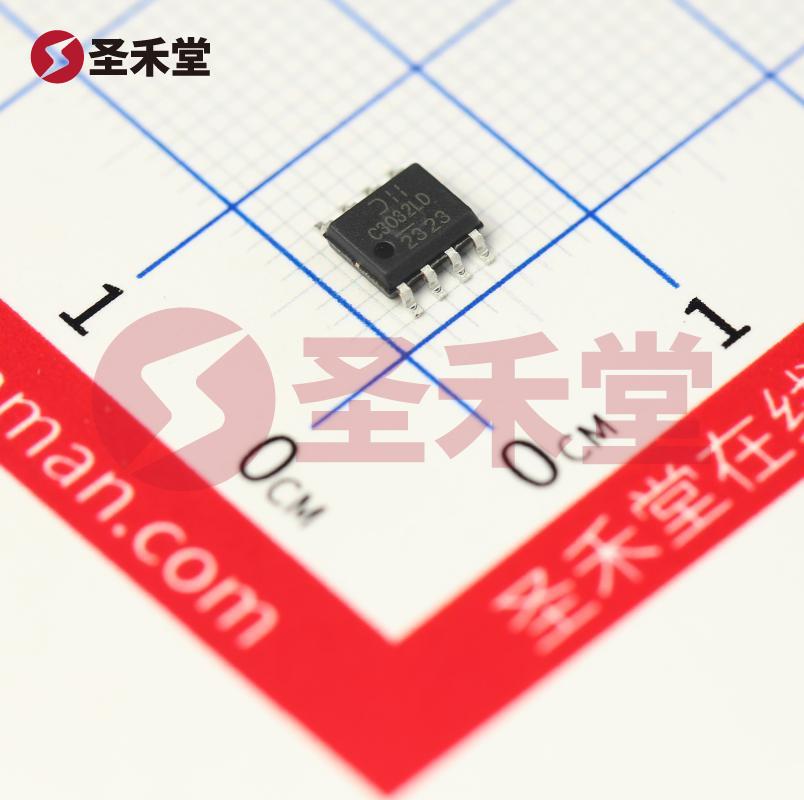

DMC3032LSD-13 产品概述
1. 产品背景
DMC3032LSD-13 是由 DIODES（美台）推出的一款高性能场效应管（MOSFET），它包含一个 N 沟道和一个 P 沟道的 MOSFET，适合多种电子电路的应用。其紧凑的 SO-8 封装使其在电路板上的布局更加灵活，广泛应用于开关电源、直流-直流转换器以及电源管理等场合。
2. 概述
DMC3032LSD-13 的主要规格包括：
- 工作电压（Vdss）: 30V
- 最大连续漏极电流（Id）: 8.1A（N 沟道），7A（P 沟道）
- 最大导通电阻（Rds(on)）: 32 毫欧（在 10V Vgs 下，7A 时）
- 工作温度范围: -55°C 至 150°C
- 封装类型: SO-8
- 功率最大值: 2.5W
该器件表现出色，具有较低的导通电阻，能有效降低在工作时的功率损耗。在 25°C 时，其导通电阻的最大值为 32 毫欧，这使得该器件在高电流应用中具备良家的电能传输效率。
3. 性能特征
DMC3032LSD-13 的性能特征使其非常适合用于逻辑电平控制的应用。以下是该产品的具体性能参数及其背后的意义：
不同 Id、Vgs 时导通电阻（Rds(on)）: 在 10V 的栅极驱动下，该 MOSFET 的导通电阻为 32 毫欧。较低的 Rds(on) 值确保了在工作状态下的功率损耗最小化，特别是在高负载条件下极大地提升了工作效率。
输入电容（Ciss）: 在 15V 下，输入电容最大值为 404.5pF，这表明该器件在高频率应用中具有良好的响应能力。
栅极电荷 (Qg): 栅极电荷最大值为 9.2nC（在 10V Vgs 时），这个参数直接影响到 MOSFET 的开关速度，较低的栅极电荷有助于实现更高的开关频率。
阈值电压（Vgs(th)）: 在 250µA 电流下，Vgs(th) 的最大值为 2.1V，这样的阈值电压使得该器件可以在较低的控制电压下导通，符合逻辑电平控制的需求。
4. 应用场景
DMC3032LSD-13 适用于多种应用场景，包括：
- 电源管理: 作为开关元件用于电源转换和功率分配中。
- 直流-直流转换器: 用于高效能的电源转化，减少发热和提升效率。
- 负载开关: 实现简单高效的负载控制，尤其在电路中需要频繁开关的场合。
5. 总结
DMC3032LSD-13 是一款优秀的高性能 MOSFET，凭借其低导通电阻、宽工作温度范围和逻辑电平驱动能力，使其在各种电子设备中表现出色。其高效的电气性能和可靠性，适合用于必须处理高电流和迅速切换的应用，广泛满足现代电子产品的需求。无论是在消费电子、工业控制还是电源管理方面，DMC3032LSD-13 都是理想的选择。 通过该元器件，可以轻松实现高效、可靠的电源解决方案，为设计工程师提供了巨大的便利。
