DDTA144ECA-7-F 产品概述
产品简介

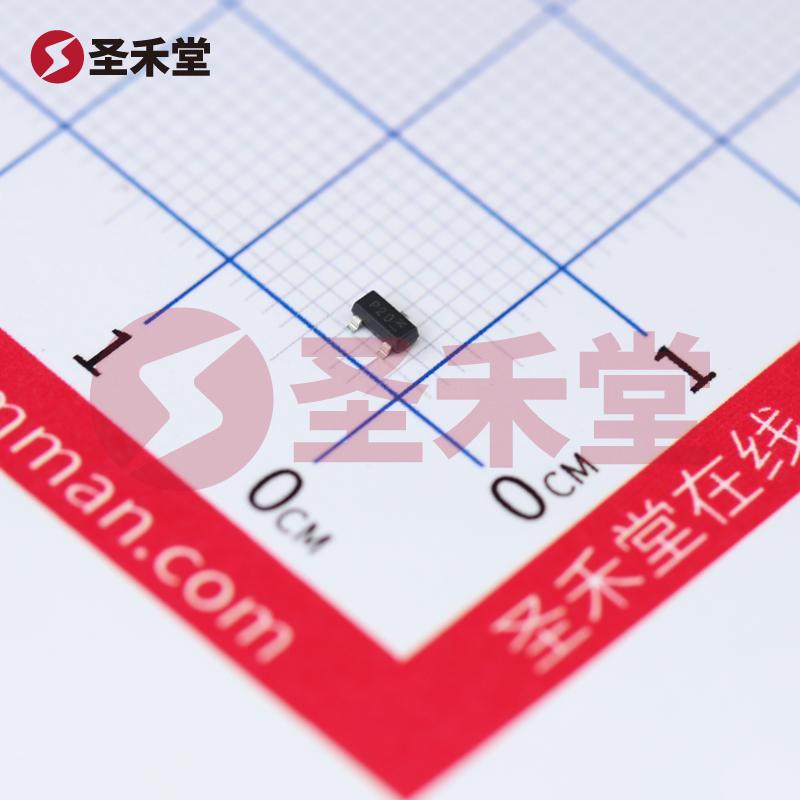

DDTA144ECA-7-F 是 Diodes Incorporated 生产的一款高性能 PNP 型预偏压数字晶体管，属于 SOT-23 封装系列，专为现代电子电路设计而设计。这款晶体管能够为各种应用提供合适的电流和电压支持，无论是放大还是开关操作，具备优异的电气性能和高频特性。
基本参数
- 制造商: Diodes Incorporated
- 包装类型: 卷带（TR）
- 零件状态: 有源
- 晶体管类型: PNP - 预偏压
- 封装/外壳形式: SOT-23-3 或 TO-236-3、SC-59
- 基本产品编号: DDTA144
性能特点
电流增益 (hFE): 在集电极电流 (Ic) 为 5mA，集电极-发射极电压 (Vce) 为 5V 时，DC 电流增益的最小值为 68。这使得该器件在多数小信号应用中，以相对较小的基极电流有效地放大输入信号。
饱和压降 (Vce(sat)): 在基极电流 (Ib) 为 500µA，集电极电流 (Ic) 为 10mA 时，最大饱和压降为 300mV。低的饱和压降提高了效率，减少了功率损耗，使其适合于低功耗应用。
集电极截止电流 (Ic(max)): 最大集电极截止电流为 500nA，这表明该器件在关闭状态时具有良好的漏电性，适合用于需要长时间保持关闭状态的电路设计。
电流 - 集电极 (Ic): 该晶体管的最大集电极电流为 100mA，适合驱动小型负载。
电压 - 集射极击穿 (Vce(max)): 最大集射极击穿电压为 50V，这提供了一定的电压保护范围，使设备能够在较宽的电压条件下稳定工作。
频率 - 跃迁 (f_T): 该器件的小信号频率响应高达 250MHz，适合于高频开关和放大应用，确保能够实现大幅度信号的快速传输。
最大功率: 功率处理能力为 200mW，适用于多个不同的电路。这一特性使得该器件在小型化设计中尤为重要。
基极电阻 (R1): 集成47 kOhms的基极电阻有助于简化设计，同时减小外部元件数量，降低生产成本。
发射极电阻 (R2): 另一个47 kOhms的发射极电阻同样起到改善线性度和稳定性的作用。
应用场景
DDTA144ECA-7-F 适合广泛的应用场合，包括：
- 开关应用: 可以用于开关电源、继电器驱动和其他数字电路。
- 放大器: 在模拟信号放大情况下，通常作为小信号放大器使用。
- 信号处理: 在模拟和数字信号之间的转换和处理。
- 消费电子: 电视、计算机以及其他家用电器中的功率和信号处理。
- 工业设备: 在各种工业控制电路中提供可靠的开关和放大功能。
结论
综上所述，DDTA144ECA-7-F 是一款优异的 PNP 预偏压数字晶体管，具备良好的电流增益、低饱和压降、高频率响应及出色的电压承受能力，非常适合于现代电子设计的需求。凭借其广泛的应用场景和高效的性能指标，这款晶体管在电子行业中拥有广泛的适用性，是许多电路设计与实现的理想选择。
