BZT52C11S-7-F

BZT52C11S-7-F 产品概述

BZT52C11S-7-F是一款由DIODES（美台）公司制造的稳压二极管，主要用于电压稳压和过压保护。作为电子元器件中的关键组件，稳压二极管在电路中发挥着稳定输出电压、限制电压波动、保护后级电路等重要作用。本产品具备显著的性能特点，使其广泛应用于各种电子设备。

主要参数

1. 标称齐纳电压 (Vz): 11V

   • BZT52C11S-7-F 的标称齐纳电压为11V，这意味着在输入电压高于此值时，二极管将开始导通，限制输出电压在11V。这样的特性在许多应用中非常重要，尤其是在需要稳定电压的电源管理电路中。

2. 功率最大值: 200mW

   • 本元器件的最大功率为200mW，表明其能够在此功率范围内安全工作而不发生损坏。设计电路时，需确保实际应用中的功耗不超过此值，以避免二极管的过热和失效。

3. 阻抗 (Zzt): 20 Ohms

   • BZT52C11S-7-F 的最大阻抗为20Ω。这一参数影响了稳压二极管的动态响应和负载调节能力，对于负载变化时的电压稳定性尤为重要。

4. 反向泄漏电流: 100nA @ 8V

   • 在反向电压为8V的情况下，该稳压二极管的反向泄漏电流为100nA。这一特性使得该二极管在小信号应用中表现良好，尤其是在对功率和电池寿命有较高要求的情况。

5. 正向电压 (Vf): 900mV @ 10mA

   • 当流过正向电流10mA时，二极管将显示出900mV的正向电压。这一特性对于正向导通状态下的电压降的考量十分重要，因此在选择该器件时，设计师需要考虑到了对电源的影响。

6. 工作温度范围: -65°C ~ 150°C

   • BZT52C11S-7-F 可以在-65°C到150°C的广泛温度范围内工作，适应各种极端环境的要求，这使得其适合应用于汽车电子、工业控制等领域。

封装与安装类型

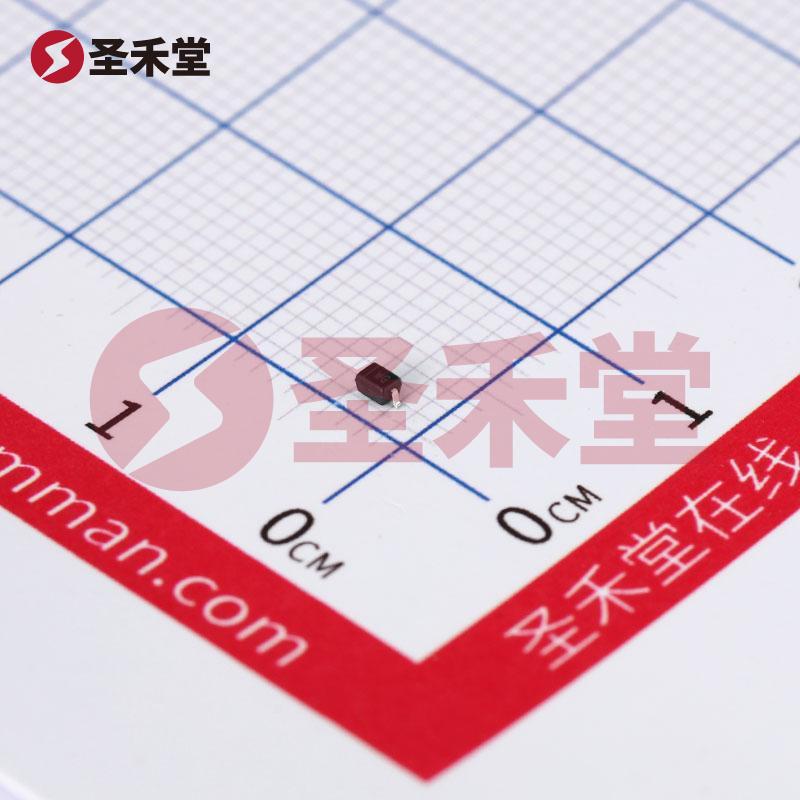

该产品采用SOD-323封装（SC-76），为表面贴装型设计。这种小型化的封装使得它在空间受限的电子应用中更具优势，便于现代电子设备实现更高的集成度。对于PCB设计者而言，SOD-323封装提供了方便的焊接和安装特性，适合使用自动化生产线。

应用领域

BZT52C11S-7-F 稳压二极管广泛应用于多种电子设备，包括：

• 电源管理：用于电压稳压和浪涌保护。
• 信号调理：保护敏感电路不受高电压影响。
• 工业设备：在各种工业控制和监测设备中提供电压保护。
• 汽车电子：现代汽车中对电源及信号的稳定需求。

结论

综上所述，BZT52C11S-7-F 稳压二极管是一款性能优越的器件，其高度稳定的电压特性、广泛的工作温度范围及低反向泄漏电流使其成为多种应用的理想选择。无论是在电源设计，还是在信号处理领域，这款产品都展现了出色的应用潜力，为设计工程师提供了可靠的解决方案。可以预见，随着电子设备的不断进步，BZT52C11S-7-F将在更广泛的应用场景中发挥更大的作用。
