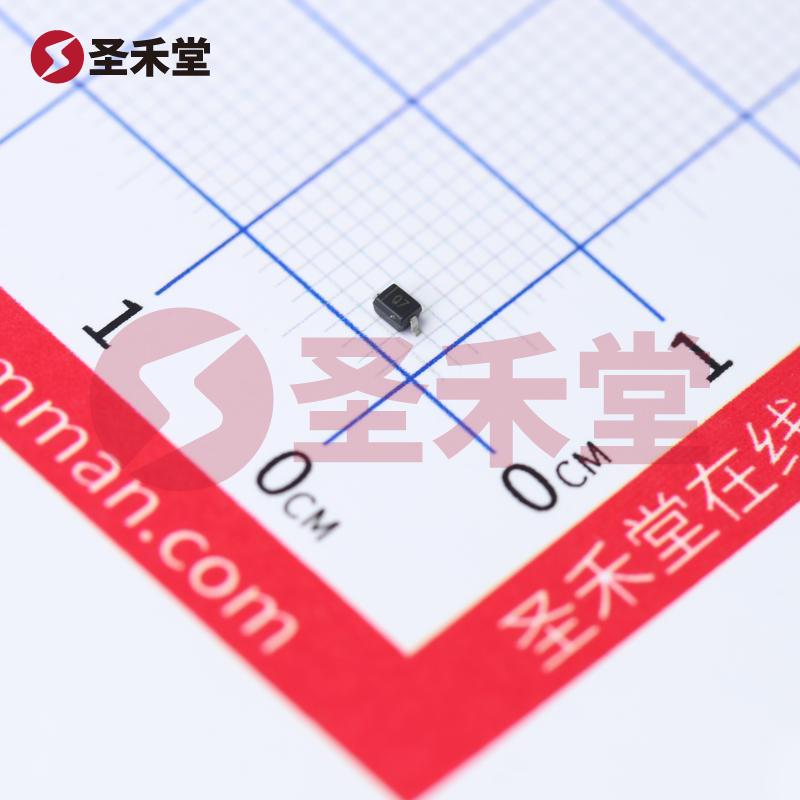

D12V0H1U2WS-7 产品概述

一、产品简介

D12V0H1U2WS-7 是一款高性能的齐纳二极管，特别设计用于提供28V以下的电压钳位保护，广泛应用于汽车、电子设备和工业应用等领域。该二极管采用表面贴装型（SMD）封装，型号为SOD-323，具备极小的体积及出色的散热性能，适合高密度电路板的设计需求。

二、关键特性

1. 电压特性：

   • 反向断态电压：典型值为12V，最大可达13.3V，能够有效地确保其在较高电压瞬态条件下依然维持稳定的工作状态。
   • 击穿电压：其最小击穿电压为13.3V，确保在发生过电压瞬态时及时保护后续电路设备。
   • 最大钳位电压：在不同的峰值脉冲电流下，最大钳位电压可达24V，为设备提供了可靠的过压保护。

2. 峰值脉冲能力：

   • 该二极管支持最大25A的峰值脉冲电流（根据10/1000µs脉冲参数）及600W的峰值脉冲功率，使其能够在瞬态电压冲击中提供有效的保护，防止电路元件损坏。

3. 电容特性：

   • 在1MHz频率下的电容为180pF，较低的电容值有助于维持高频信号的完整性，适用于对速度要求较高的电路设计。

4. 环境和耐受性：

   • 工作温度范围广泛，为-55°C至125°C，能够适应严苛的汽车级应用及工业环境，确保其长期稳定性和可靠性。

三、应用领域

D12V0H1U2WS-7 主要应用于以下领域：

• 汽车电子：随着电气系统的增加和电动车辆的普及，过电压保护对汽车电子系统的可靠性至关重要。该二极管非常适合汽车的控制单元、传感器和通信接口等。

• 消费电子：在智能手机、平板电脑和其他便携式设备中，可用于保护敏感电路免受瞬态过压的影响，延长产品的使用寿命。

• 工业控制：对于工业环境中常见的电机控制和自动化设备，该二极管能够降低电气噪声引发的损坏风险。

四、安装与使用

D12V0H1U2WS-7 采用 SOD-323 封装，便于表面安装，且能够与多种自动化设备兼容。设计时应考虑其电流及电压参数，以确保在实际应用环境中达到最佳效果。良好的热管理和适当的布局设计将有助于提升器件性能和可靠性。

五、总结

D12V0H1U2WS-7 作为一款高性能的TVS二极管，凭借其优越的电压特性、峰值脉冲能力以及广泛的工作温度范围，成为了现代电子设备特别是汽车应用中的一种理想保护方案。其设计旨在提供快速、可靠的保护，以应对瞬态电压的挑战，同时在小巧的封装中实现高性能。随着电子产品对保护器件需求的持续增长，D12V0H1U2WS-7 的应用前景将更加广阔，是设计工程师在选择瞬态电压抑制器时的重要选择。
