DDTA144VCA-7-F

DDTA144VCA-7-F 产品概述

一、产品简介

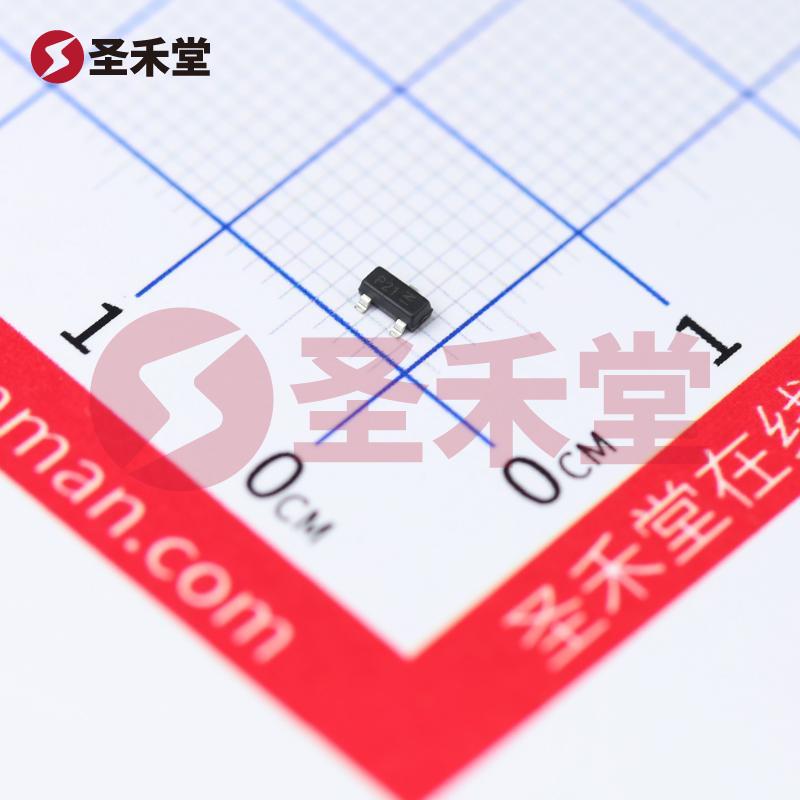

DDTA144VCA-7-F 是一款由 DIODES（美台）公司生产的高性能PNP型双极型晶体管（BJT），其采用表面贴装类型（SMD），封装形式为SOT-23-3。该产品设计旨在满足多种电子电路中对功率和效率的要求，广泛适用于信号放大、开关控制、音频放大等应用场景。

二、基本参数

1. 晶体管类型: 该器件为PNP型晶体管，能够提供预偏压，适合用于需要负电源驱动的电路。

2. 集电极电流（Ic）: 该晶体管的最大集电极电流达到100mA，适合多个应用中对电流的要求。

3. 集射极击穿电压（Vce(max)）: 该器件的最大集射极击穿电压为50V，保证在设计中可以抵抗一定的电压冲击，从而提升电路的可靠性。

4. 基极电阻（R1）: 47 kOhms，适合用作偏置电流的设置，确保器件在正确的操作区间内工作。

5. 发射极电阻（R2）: 10 kOhms，该电阻值有助于稳定晶体管的工作状态，尤其在大信号应用时。

6. 直流电流增益（hFE）: 在不同Ic与Vce条件下，最小直流电流增益为33，具体为在10mA的集电极电流与5V的集射极电压下测得。这一参数确保了在有负载的情况下，设备能保持较好的放大能力。

7. 饱和压降（Vce(sat)）: 在500µA的基极电流和10mA的集电极电流下，最大饱和压降为300mV，影响了开关操作的效率。

8. 截止电流（I_C(off)）: 最大截止电流为500nA，表明在关断状态下，漏电流极小，有利于低功耗设计。

9. 频率特性: 跃迁频率达到250MHz，表明该器件能支持高频信号应用，适用于高频开关和信号处理。

10. 功率限制: 最大功率为200mW，适应大部分低功耗电路应用。

三、应用领域

DDTA144VCA-7-F 晶体管具备良好的性能指标，广泛适用于以下应用：

1. 开关电源: 替代传统的继电器开关，应用于电源管理电路中，能够实现快速开关反应，减少能耗。

2. 音频处理: 在音频放大器和调音器中担任重要角色，凭借其高频特性和良好的线性度，确保音质不失真。

3. 信号放大: 可用于各种线性或开关放大器，满足需求丰富的电气系统中信号传输的可放大范围。

4. 传感器电路: 与传感器相结合，将微弱的传感信号增幅，助力更为准确的测量和控制。

四、产品优势

• 高效能: 高直流电流增益和较低的饱和压降，使得该晶体管能够在低功耗条件下实现高效运作。
• 多样化的应用: 适合多种电路架构，如音频放大、低频信号处理等，为设计工程师提供了灵活选择。
• 小型封装: SOT-23格式的封装设计，便于实现高密度的电路板布局，有助于小型化产品设计。

五、总结

DDTA144VCA-7-F 是一款具有多功能的PNP型双极型晶体管，结合了高效能、稳定性和灵活性，成为现代电子设计中必不可少的元件之一。凭借其完善的电气性能，该产品不仅能够满足严苛的工业标准，也为各种消费类和工业应用开辟了广阔的市场潜力。
