BT169G,126

产品概述：BT169G, 126

一、基本信息

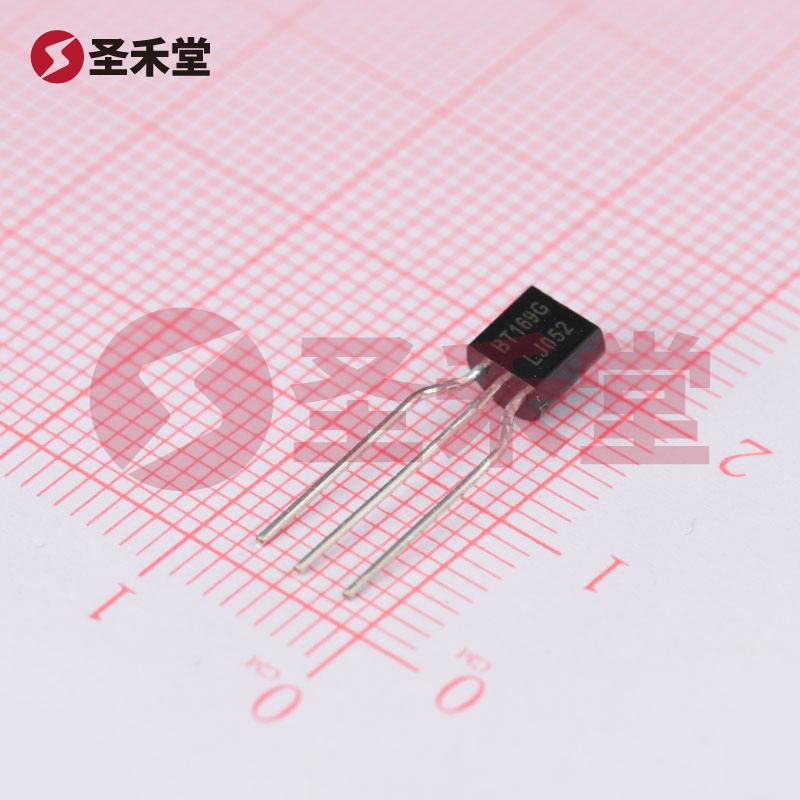

BT169G是由瑞能（WeEn）生产的一种灵敏栅极晶闸管，适用于多种电子应用场景。该器件具备出色的性能参数，能够在不同的工作条件下保持稳定的操作。BT169G的典型封装为TO-92-3，采用了通孔安装方式，非常适合于快速和方便的安装。

二、结构与性能参数

BT169G的主要性能参数有：

• 电流 - 通态 (It (RMS))（最大值）: 800mA
• 电流 - 保持 (Ih)（最大值）: 5mA
• 电压 - 栅极触发 (Vgt)（最大值）: 800mV
• 电流 - 非重复浪涌 50、60Hz (Itsm): 8A（50Hz），9A（60Hz）
• 电流 - 通态 (It (AV))（最大值）: 500mA
• 电压 - 断态: 600V
• 电流 - 栅极触发 (Igt)（最大值）: 200µA
• 安装类型: 通孔
• 电压 - 通态 (Vtm)（最大值）: 1.7V
• 电流 - 断态（最大值）: 100µA

这些参数表明，BT169G能够承受较高的电流和电压，适合于功率控制和开关应用。

三、应用场景

BT169G的灵敏栅极设计使其在多种应用场合中尤为有效，主要包括但不限于：

1. 电机控制: 在电动机的启动和控制中，BT169G可作为开关元件，达到高效控制电流的目的。其非重复浪涌电流特性使其能够承受电机启动时的瞬态电流。

2. 灯光调光: BT169G能够应用于调光电路中，通过控制输入电压信号的特性，可以实现对照明设备亮度的平滑调节。灵敏的触发特性使其在调光应用中的响应速度更快。

3. 加热器控制: 在家用电器如电热水器或电炉中，BT169G能够有效控制高功率负载的切换，确保电器设备运行的安全性与效率。

4. 电源管理: 在开关电源中，BT169G可以作为开关管、高压驱动器，帮助实现电源的高效转换及控制。

四、优势总览

BT169G的设计与制造均旨在提供高效、稳定的电流和电压控制。其高达800mA的通态电流与600V的断态电压使得这一器件在高功率应用中表现卓越。此外，其小型TO-92封装便于集成在各种电路设计中，符合现代电子产品小型化、轻量化的趋势。

灵敏栅极特性不仅提升了电流控制的精准性，也降低了栅极触发电流的需求，从而节省了触发电路的功耗。BT169G在电流反向稳态和瞬态特性表现优良，确保了其在多变负载情况下的可靠性。

五、总结

综上所述，BT169G是一款集高性能和多功能于一体的灵敏栅极晶闸管，适用于现代电子控制系统中的各种应用场合。其稳健的设计和高效的性能使其成为电机控制、调光、加热器控制及电源管理等领域的理想选择。选择BT169G，您将获得高效、可靠的解决方案，为您的产品和项目赋能。
