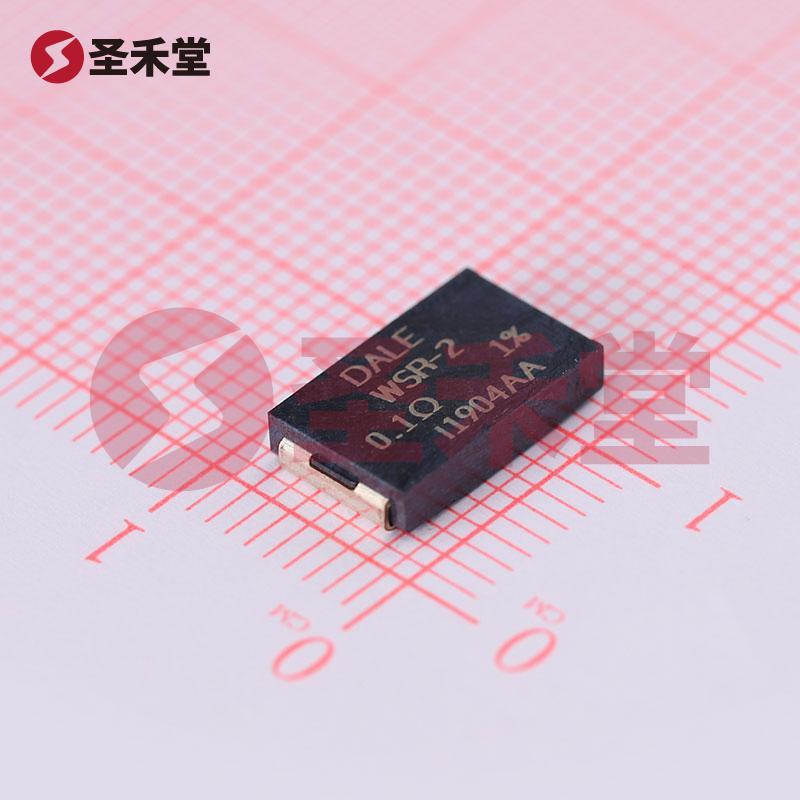

WSR2R1000FEA

WSR2R1000FEA 产品概述

产品名称: WSR2R1000FEA
品牌: VISHAY（威世）
产品类型: 电流采样电阻（分流器）
封装类型: 4527 J 形引线
规格: 100 mΩ ±1% 2W 电阻

一、概述

WSR2R1000FEA 是一款高精度电流采样电阻，适用于各种电子应用中的电流测量和控制。该产品拥有良好的电性能、先进的材料和制造工艺，是高要求汽车电子和工业应用的理想选择。通过采用金属元素成分，WSR2R1000FEA 可提供卓越的耐久性和稳定性，在苛刻的环境条件下仍能保持性能。

二、基本参数

1. 电阻值: 100 mΩ
   WSR2R1000FEA 的电阻值为 100 mΩ，这使其在低电流应用中具有较高的测量精度，适合电流监测、分流测量和电流反馈控制。

2. 容差: ±1%
   该电阻器具备±1%的电阻容差，确保了电流检测的准确性，减少了系统误差，尤其在要求精密工作状态下至关重要。

3. 额定功率: 2W
   WSR2R1000FEA 可承受最高 2W 的功率，这使其在高电流应用中也能安全工作，有效避免因过载而导致的故障风险。

4. 工作温度范围: -65°C ~ 275°C
   这一宽泛的工作温度范围使得 WSR2R1000FEA 特别适合极端温度环境下的应用，能够满足各种工业和汽车环境的需求。

5. 温度系数: ±75ppm/°C
   低温度系数意味着当环境温度变化时，该电阻的电阻值变化非常小，保障了性能的一致性和稳定性。

三、特性和应用

1. 耐硫特性:
   WSR2R1000FEA 具备优异的耐硫特性，意味着它在含有硫化物的环境中依然能够保持高性能，这一点在汽车及高温工业应用中显得尤为重要。

2. 汽车级认证（AEC-Q200）:
   该产品符合汽车行业 AEC-Q200 认证标准，说明其在汽车应用中的可靠性，这对提升汽车电子设备的品质与耐久性有重要意义。

3. 电流检测:
   WSR2R1000FEA 主要用于电流采样及检测，能够实现精准的电流流动监测，优化电源管理与系统控制，特别是在电动汽车和混合动力车辆中起到关键作用。

4. 防潮与防脉冲特性:
   此电阻设计具备防潮和防脉冲能力，适合多变的气候和瞬时电流冲击的应用场景，如汽车、医疗设备和通讯设备等领域。

四、尺寸与封装

1. 封装尺寸:
   WSR2R1000FEA 的封装尺寸为 0.455" 长 x 0.275" 宽（11.56mm x 6.98mm）和最大高度 0.100"（2.54mm）。这一小巧的尺寸使其能够方便地集成于各种紧凑型设计中。

2. 端子数: 2
   两个引脚设计确保了更小的占用空间，并支持简单的电路连接，适合多种电路布局。

五、总结

WSR2R1000FEA 是一款高性能的电流采样电阻，凭借其卓越的电气性能、广泛的工作温度范围以及出色的环保特性，使其在电流监测、分流和控制方面表现出色。无论是在汽车、工业电源、还是高性能电子设备中，WSR2R1000FEA 都是实现高效稳定电流测量的理想选择。VISHAY 的此款电阻器不仅满足苛刻的行业标准，更为用户的设计提供了可靠支持，是提升产品质量与性能的得力助手。
