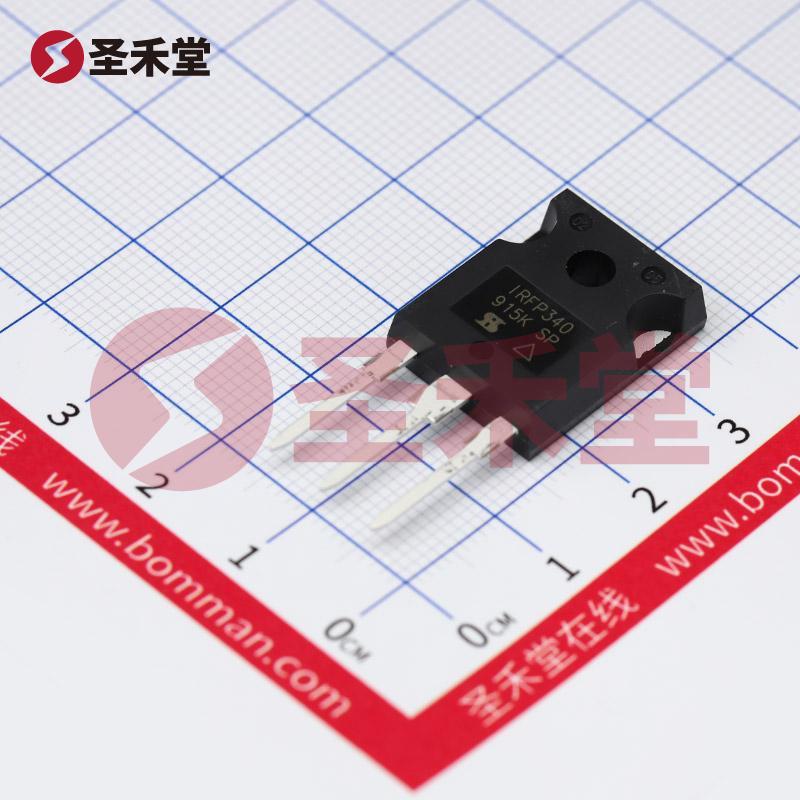

IRFP340PBF 产品概述
基本信息
IRFP340PBF 是一款高性能的N沟道MOSFET，隶属于VISHAY（威世）品牌，具有出色的电气特性和广泛的应用场景。该MOSFET采用TO-247-3封装，能够满足高功率和高电压应用的需求。其主要参数包括最高漏源电压（Vdss）为400V，最大瞬时电流（Id）为11A，以及最大功率耗散能力为150W，使其成为电力电子应用中的理想选择。
关键电气特性
漏源电压（Vdss）：IRFP340PBF的漏源电压为400V，意味着它可以在高电压环境中稳定工作，非常适合用于高压开关电源、逆变器和电机驱动等应用。
连续漏极电流（Id）：在25°C下，IRFP340PBF的连续漏极电流为11A（Tc），使其能够支持高功率传输，同时在较高的商用应用中保持良好的性能。
导通电阻（Rds On）：对于6.6A，10V的驱动电压，导通电阻的最大值达550毫欧。这一特性意味着在流过MOSFET时会产生较小的功耗，从而提高系统效率，减少热量生成。
栅极阈值电压（Vgs(th)）：最大阈值电压为4V（@250µA），确保其在控制电路中可以高效开关，保障高效脉冲驱动的实现。
栅极电荷（Qg）：在10V下，最大栅极电荷为62nC，这一特性使得IRFP340PBF能够快速反应，适合于快速开关应用。
输入电容（Ciss）：在25V下的输入电容最大值为1400pF，使得该MOSFET在高速开关操作时，相对较低的输入电容有助于实现快速的上升和下降时间。
工作温度范围：IRFP340PBF的工作温度范围为-55°C至150°C，扩展了其适用环境，让它可以在不同的工业场合中灵活应用。
应用领域
IRFP340PBF因其高电压、高电流与稳健性能，广泛应用于以下领域：
- 电源转换器：作为开关元件，广泛用于开关电源（SMPS），有助于提高能效并减少散热。
- 电机驱动：在变频驱动器中，IRFP340PBF用于控制电动机的转速和扭矩，响应迅速耐用。
- 逆变器：用于太阳能逆变器、UPS（不间断电源）等，充当高效的功率开关。
- 汽车电子：在高压汽车电气系统中，为电动汽车的驱动控制系统提供强大的功率支持。
- 工业控制：在电力系统、焊接设备和加热器等高功率应用中发挥关键作用。
封装与安装
该MOSFET采用TO-247-3封装，这种封装方式适合于通孔安装，能够提供较好的散热性能，适合高功率应用中的热管理需求。TO-247封装的设计使得IRFP340PBF能在紧凑的空间中进行高效散热，确保器件在高负载下的可靠工作。
结论
IRFP340PBF是一款设计优秀、性能卓越的N沟道MOSFET，因其高功率和高电压能力，使其在电力电子领域中具有重要的应用前景。无论是工业设备、电源转换器，还是电动汽车，IRFP340PBF都能够提供稳定的性能和高效的工作状态，是推动现代电力电子技术进步的理想标杆。
